车辆自动变速器机械系统的分解检查

来源：本站整理作者：佚名 2017-07-31 14:22:16

    六、前进挡离合器的分解检查

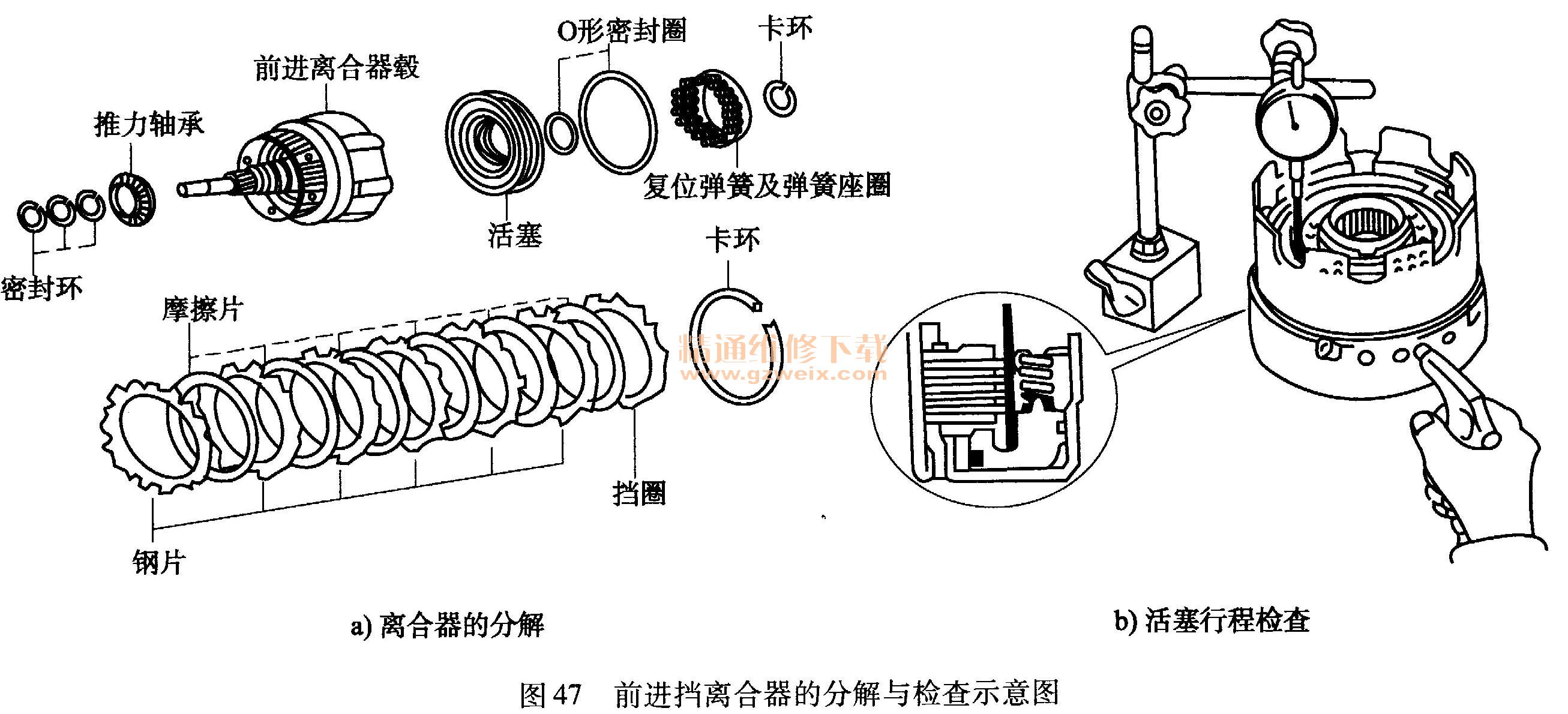

    按照图47a）所示的安装顺序解体前进挡离合器。图47b）所示为离合器活塞行程检查，向油孔内吹人压缩空气，检查活塞行程一般为1.35～1. 60mm，如果行程过大，可更换不同厚度的凸缘盘来调整。凸缘盘一般有8种厚度规格，每增加0. 10mm为一种规格，从3.0～3. 7mm不等，视具体车型而定。

     （1）使用螺丝刀拆下卡环，取出前进挡离合器的挡圈、主从动盘，如图48a）所示。

    （2）使用专用工具将前进挡离合器活塞复位弹簧座圈压下，用卡环钳或螺丝刀拆下卡环，取出复位弹簧及弹簧座圈，如图48b）所示。
    （3）将前进挡离合器装在超速挡制动器毂上，按照如图48c）所示的方向向油道吹人压缩空气，取出前进挡离合器活塞。
    （4）取下活塞内、外圈上的两个0形密封圈和前进挡离合器毂前端轴颈上的密封环。
    上述离合器安装时，充人0.5～0. 7MPa的压缩空气测量离合器活塞行程，离合器活塞行程一般为1.5～1. 9mm，不符合要求的采用凸缘盘进行调整。检修时可按具体车型维修手册
          要求调整。安装新从动盘之前，应将从动盘浸泡在ATF中15 min以上。
