(7)电源熔丝板(777)
位于左前侧的电源熔丝板777,包括喇叭继电器(229)及电源,可以为转向助力、
电动车窗、天窗、电动座椅、前照灯清洗泵、车身稳定控制单元、
电子驻车制动器、牵引杆模块及报警器供电。
(8)前熔丝盒2(BFAV2)
BFAV2位于左前侧,在电源熔丝板与发动机继电器和熔丝盒之间。BFAV2包括电压调节器电源保护座(1793)、前照灯清洗泵继电器(753)、两个挡风玻璃除冰装置继电器(612、629)。
(9)中央网络稳定器控制单元(2086)

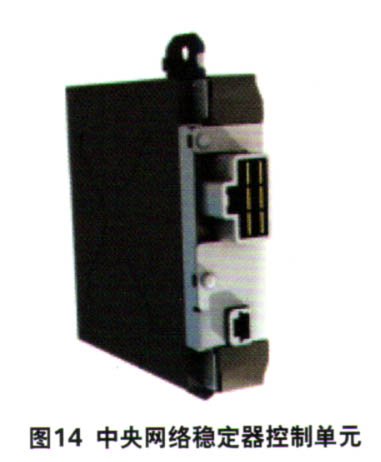

中央网络稳定器控制单元(图14)仅安装在配备自动起停功能的车辆上。在车辆自动启动阶段,电压调节器可以补偿
蓄电池电压下降。此装置可提供12V电源并维持约5s,同时调节多媒体、空调面板以及电子稳定电路的电压。
(10)驾驶舱熔丝和继电器盒2
(1531)
驾驶舱熔丝和继电器盒2位于仪表板右侧,仅安装在配备自动起停功能的车辆上,包括一个
蓄电池定时馈电继电器和一个卸荷点火后馈电2号继电器。它由电压调节器进行供电。
(11)ICR启动继电器(232)

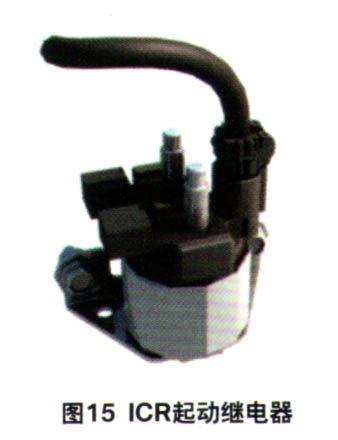

ICR启动继电器(图15)仅提供停止和启动功能,可以和启动机同时激活,不过仅激活约110 ms。其故障诊断由发动机控制单元执行。
