剖析全新雷诺科雷傲电控系统技术
来源:汽车与驾驶维修  作者:佚名  2017-10-10 07:23:27

    三、前视摄像头
    新科雷傲在科技方面做到了全面提升,全新的摄像头相较于上一代增加了AHL(自动远光/近光)、LDW(车道偏离警示)功能。同时融合了驾驶员辅助功能,如TSR功能(交通标志识别)及OSP功能(超速预防)。

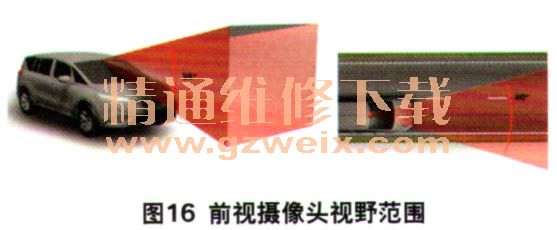

    该摄像头可检测路面标记、其他车辆前照灯以及交通标记。其水平方向的视野范围大约40°,垂直方向约35°(图16),在使用过程中能识别大约20米距离的地面标记及50 m左右的交通标志。

    前视摄像头的安装位置在车内后视镜后方,雨量/光线传感器旁(图17),其中包括一个拍摄车辆前部区域的视频传感器及数据处理的电子电极。在运行过程中,前视摄像头通过车辆CAN B与其他控制单元进行通信,由驾驶舱熔丝继电器模块 (UCH)充当车辆CAN总线的网关。

    当前视摄像头发生故障时,仪表板上会显示出故障内容(例如车道偏离警示故障),此时车辆某些功能无法正常使用。出现此问题时,则需更换摄像头并对自动取景器进行配置和校准。若故障是由于挡风玻璃导致,此时需对自动取景器进行校准。

    四、远近光自动切换
    远近光灯自动切换功能可根据环境自动切换照明模式,目的是增加远光灯的使用率。当开启此功能时,如果外部光照级别较低,且车辆时速大于40 km/h时,将自动从近光灯切换至远光灯。当检测到其他车辆前照灯、后部灯光或公共照明时,将从远光灯自动切换至近光灯。当检测到摩托车或拖车等交通工具时,此功能同样有效。
    当遇到天气状况不佳(雨、雪、雾等)、摄像头视野被遮挡、遇到较大的反射系统(金属护栏、安全背心)、其他光源、弯道或斜坡导致目标车辆不可见以及检测到光源微弱的车辆(如自行车等)时,此功能可能无法正常工作。
    当此功能出现故障时,系统将自动从远光灯切换至近光灯,同时仪表板上显示“检查自动远光灯”,以此起到警示作用。出现故障后,应优先检查故障是否由外部环境导致,例如速度闭值是否超过40 km/h、驾驶条件、照明条件或摄像头能见度。
