一辆行驶里程约8万km、车型为F18,搭载N20发动机的2013年宝马525Li轿车。用户反映:该车发动机故障灯亮。
检查分析:维修人员检测发动机控制单元,发现故障码4118002—混合气调节异常导致过浓;102001—空气流量不可信,过高。检查空气流量计及其线路,未见异常。检查进气管路,未见油渍。检查进气软管、节气门体和增压冷却器,未见密封不良。检查进气消音器,安装正确。检查空气滤清器,没有发现过度脏污。检查缸垫和气门室盖垫的外缘,未见任何油迹。

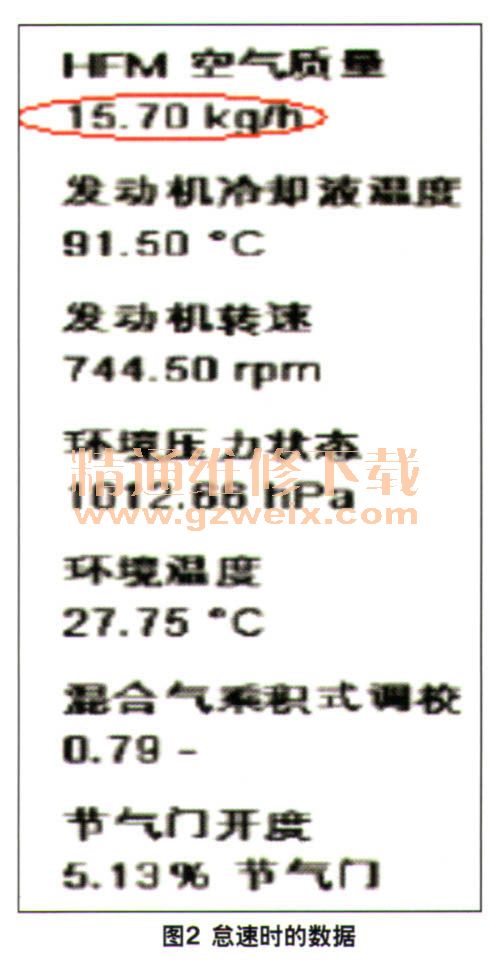

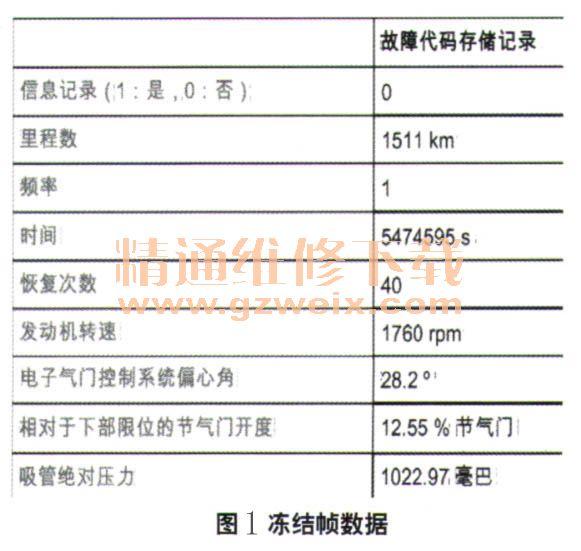

查看故障码的冻结帧数据(图1),发现故障发生在发动机扭矩提高的初期。这表明空气的泄漏与进气增压有关,即在高气压时泄漏才加剧。发动机怠速运转时观察数据流,发现空气流量偏大(图2),而且喷油修正量也不正常。较为合理的解释是,长时间的缺氧燃烧导致燃烧室积炭过多。

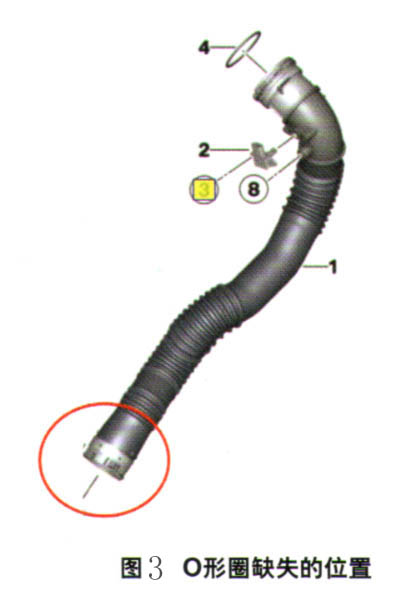

对整个增压管路做保压测试,发现其密封性存在问题。通过泡沫试验,发现漏点为中冷器的进气口。拆卸软管检查,发现其内部缺少一个O形圈(图3)。
故障排除:配上尺寸合适的O形圈,清除燃烧室内的积炭,故障排除。
