剖析凯迪拉克CT6新技术特性（六）

来源：汽车维修技师作者：佚名 2017-10-16 08:14:40

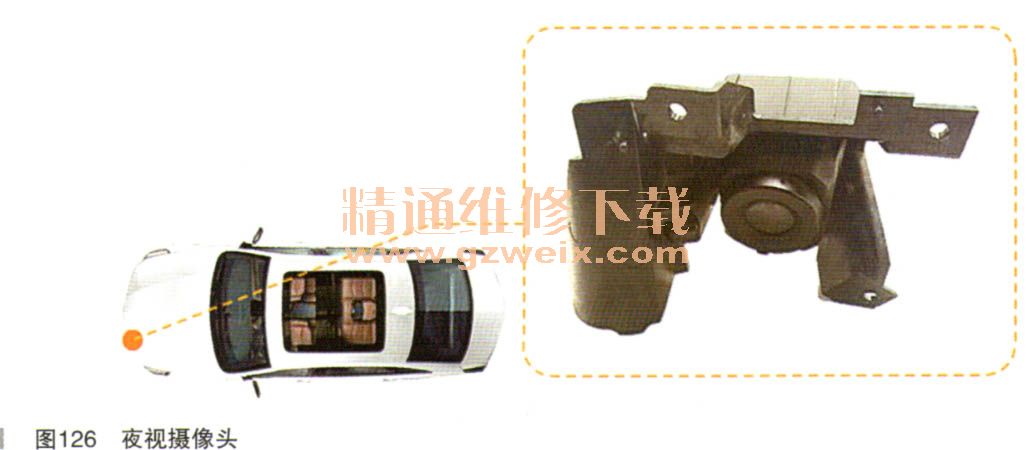

夜视摄像头位于左前大灯旁（如图126所示），用于探测人和大型动物等发射的红外线，形成图像信息。仪表通过GMLAN将主动安全模块传递过来的夜视图像显示在驾驶员信息中心（如图127所示）。夜视摄像头控制模块安装在转向柱右侧（如图128所示），用于接收夜视摄像头的信号，处理后传递给主动安全模块。主动安全模块安装在后备箱右侧地板下（如图129所示），是系统的主控模块，在物体监测总线上收发信息，发出报警或制动指令。夜视系统除了可以在夜间为驾驶员拓展可视范围外，还与前方行人制动系统联动，进一步提高安全性。如图130所示为夜视系统工作过程。摄像头向夜视摄像头控制模块传递信号，再由主动安全模块通过GMLAN传递给仪表，在驾驶员信息中心显示夜视图像。当夜视摄像头检测到正前方有距离较近的行人时，将会亮起一个玻拍色的指示灯。当检测到接近的行人速度过快时，前方行人制动系统会在挡风玻璃上闪烁红色警告符号，并且发出急促的哗哗声或使驾驶员座椅发生震动。如果驾驶员仍末做出制动操作时，系统将会实现白动制动。为了保证夜视图像清晰，系统配置了摄像头清洗功能。在夜视系统可以工作的条件下，通过激活前挡风玻璃清洗功能5次，可以执行夜视摄像头清洗。

      凯迪拉克CT6配置了360°环视功能，将车辆周边的4个摄像头拍摄的图像合成，在中央显示屏上显示俯视图扩展驾驶员视野，提升安全性能。满足以下任一条件时环视功能将激活：
    ·变速器处于倒挡
    ·前进挡行驶时驻车辅助系统探测到车前方30cm内有障碍物
    ·车速在10km/h以下，按下中央显示屏上的“摄像头”按钮
    车辆行驶时，可以利用前后摄像头记录车前、车后的影像，每秒5帧。在驻车情况下，如果车辆防盗系统被激活，系统将同时启用4个摄像头自动记录，直到点火开关打开。需要在后备箱右后侧卡槽内插入SD卡，才能记录环视摄像头影像。系统只允许在驻车时播放记录的视频。卡内文件以5min一段存储，先入先出。如果选择“保存”，则不会被新文件替换。环视系统主要由以下部件组成：
    ·4个环视摄像头（如图131所示）
