二、冷藏箱
    1．概述
    带内部照明灯的冷藏箱安装在后部座椅中间扶手的后面。
    冷藏箱主要由以下部件组成：带2个发光二极管的空调按钮（用于显示所选功率级和可能存在的故障状态）、电动空调压缩机、电子单元（用于控制和调节所选功能）、电动风扇。
    2．功能描述
    总线端K1.15N接通之后可激活冷藏箱。通过空调按钮可以切换2个功率级。第一次按动空调按钮会接通最高功率级。再次按动按钮将接通较低的功率级或关闭冷藏箱
    空调按钮中的功能指示灯（2个发光二极管）会如下显示所选择的功率级。功率级2（高制冷功率）：2个发光二极管亮起。功率级1（低制冷功率）：1个发光二极管亮起。出现故障状态时只通过空调按钮中左侧的发光二极管报告。

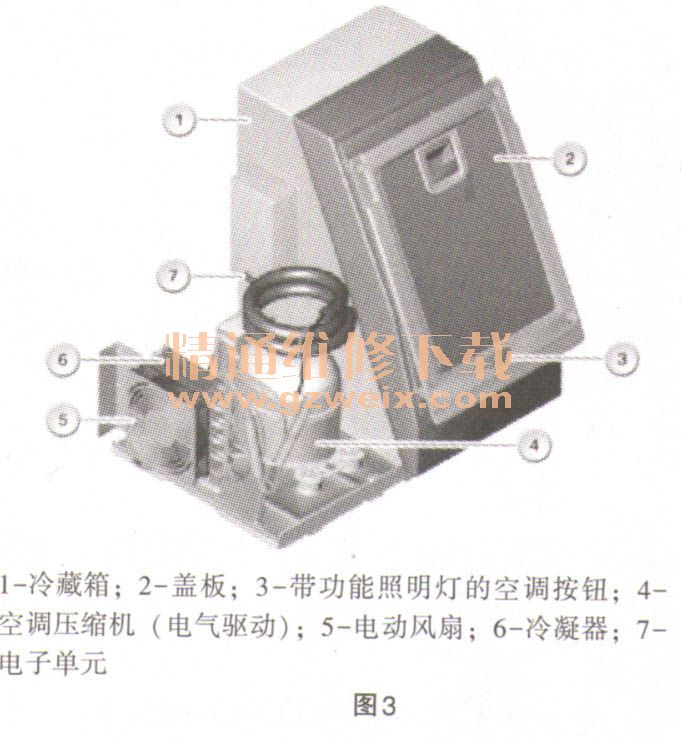

    在冷藏箱运行过程中总线端K1.15N关闭，电子单元会存储上次选择的运行状态。在下次接通总线端K1.15N时，重新激活该运行状态。查寻照明通过总线端KI. 58g，由脚部空间模块进行控制。冷藏箱装备有一个内部照明灯。内部照明灯的功能独立于冷藏箱的运行状态。也就是说在总线端K1.15接通之后，内部照明灯会始终在冷藏箱打开时开启，如图3所示。

    3．结构及内部连接

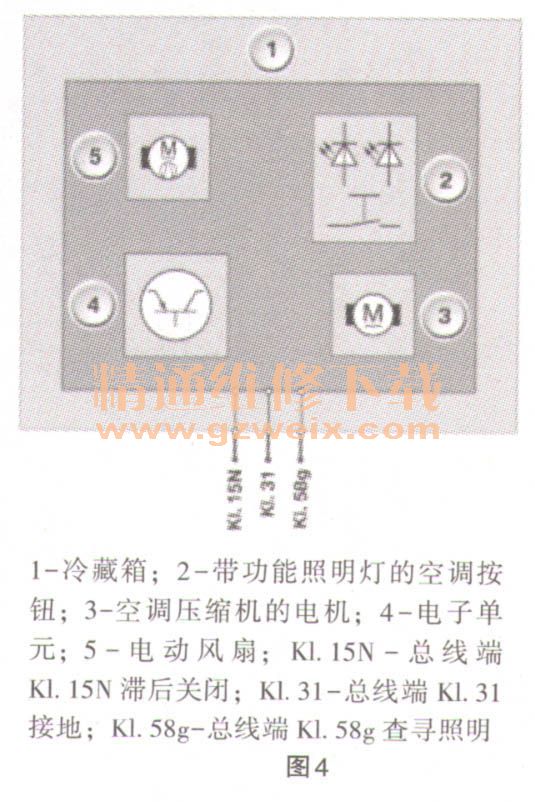

    冷藏箱通过一个4芯插头连接与车载网络相连。后部配电器利用总线端K1. 15N为冷藏箱供电。查寻照明通过总线端KI. 58g，由脚部空间模块进行控制。冷藏箱的内部照明灯始终在打开冷藏箱时开启（总线端K1.15接通之后），如图4所示。

    4．标准值

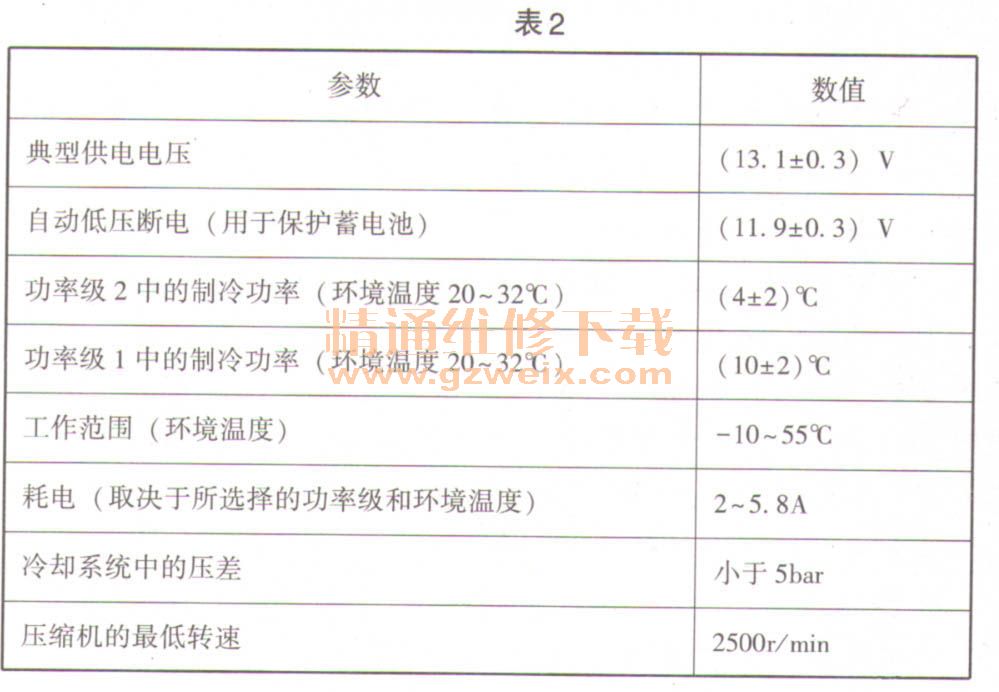

    冷藏箱的标准值见表2。

    5．诊断提示
    冷藏箱失灵时，预计将出现以下情况。功能指示灯闪烁通知出现了故障状态。
    功能指示灯闪烁1次：关闭，以保护蓄电池。蓄电池电压超过额定范围。当重新达到额定范围时，冷藏箱重新启动。
    功能指示灯闪烁2次：由于过电流而关闭。电动风扇在空调箱的电子装置上加载了过高的负载电流。
    原因：风扇损坏或卡住。补救措施：取消风扇的锁止。如果风扇未损坏或未卡住，则表明冷藏箱损坏。
    功能指示灯闪烁3次：空调压缩机的启动电流过高（例如空调压缩机卡死）或制冷循环回路中的压差过高。原因：车辆长时间暴露在阳光下，车厢内部和行李箱已被完全加热。补救措施：将车辆停放在阴凉处。一直等到车厢内部或冷藏箱冷却。必要时可打开车门和行李箱盖／后备厢盖进行快速冷却。当车厢内部
或冷藏箱重新冷却之后，重新启动压缩机。如果压缩机未能开启，．则表明冷藏箱损坏。
    功能指示灯闪烁4次：空调压缩机的转速过低。当冷却系统上负荷过强时，空调压缩机无法维持最低转速。在冷却系统完成冷却阶段和卸载之后，功能指示灯不应继续闪烁。如果功能指示灯继续闪烁，则表明冷藏箱损坏。
    功能指示灯闪烁5次：电子单元热关闭。当冷却系统上负荷较强或环境温度较高时，电子单元会出现过热现象。在冷却阶段结束之后，冷藏箱重新开启。
    提示：只有在连接蓄电池充电器或电机运行时才能进行功能检查。在功能检查过程中请注意提供足够的车载网络电压。通常情况下请连接蓄电池充电器或在电机运转时进行功能检查。
