三、车辆锁定及解锁系统
      1．组成

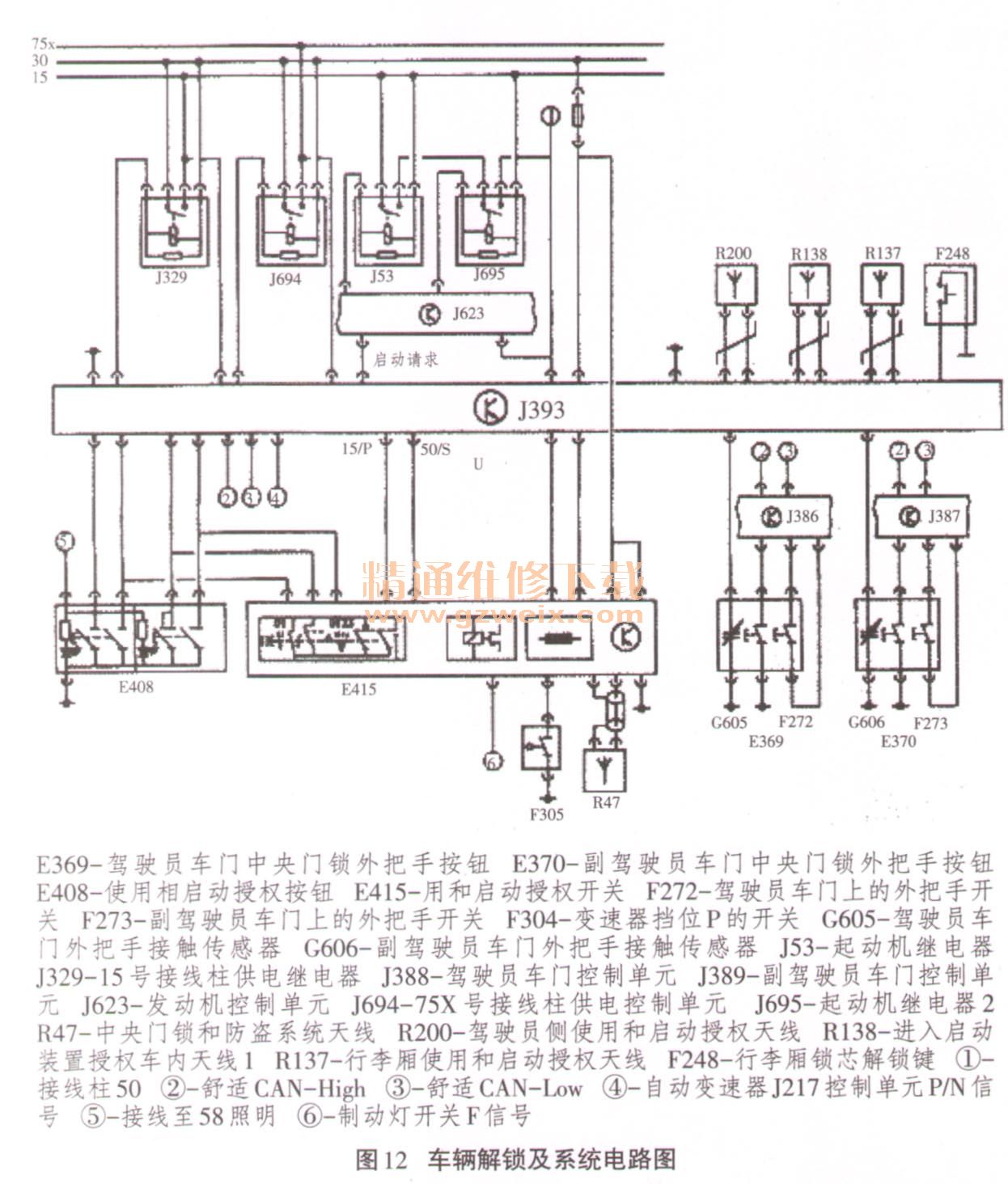

    车辆锁定及解锁系统的部件包括：① E408，无钥匙启动／停止键；②F248，行李箱盖锁芯解锁键；③G605，左前车门外拉手接触式传感器；④G606，右前车门外拉手接触式传感器；⑤R47，中控锁及防盗报警系统天线；⑥R137，智能进入启动装置行李箱天线；⑦ R138，智能进入启动装置车内天线；. R200，左侧智能进入启动装置天线。车辆锁定及解锁过程如图11所示，车辆解锁及系统电路图如图12所示。



    2．车辆锁定及解锁过程

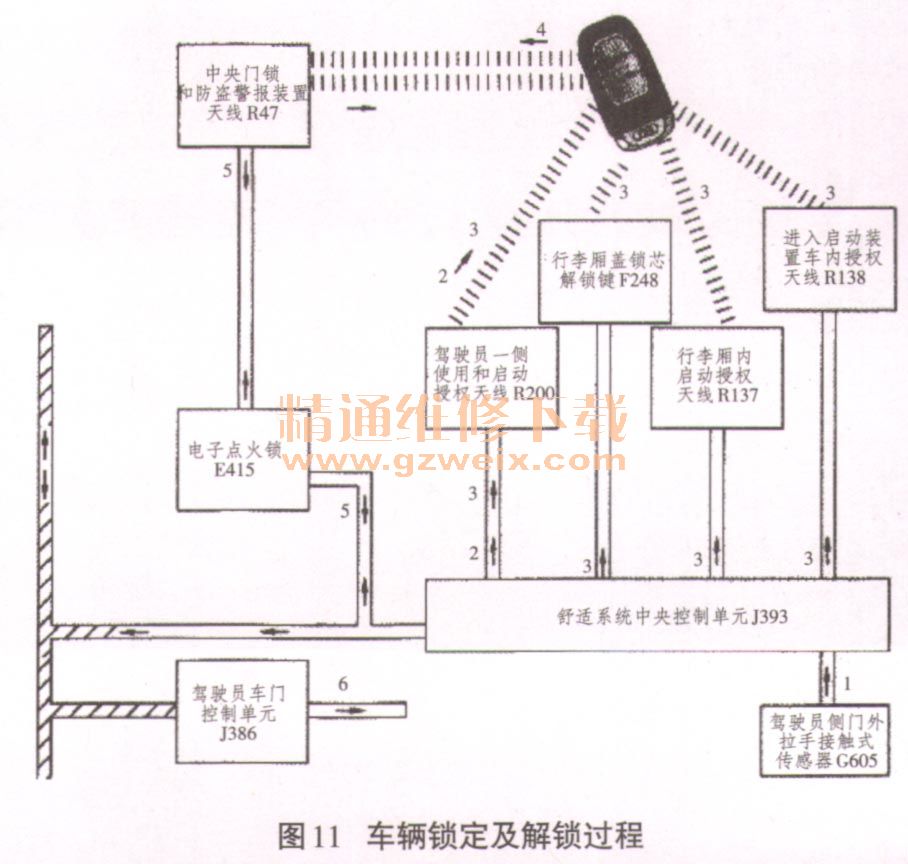

    车辆锁定及解锁具体过程：①驾驶员将手放入门把手的凹坑内，车门外把手接触传感器G605就会将“手指已放入手把凹坑”这个信息发送给舒适系统中央控制单元J393，②天线通过智能进入启动装置车内天线R138，将1个唤醒信号发送到车钥匙上。③车钥匙根据这些信号来确定钥匙在车上的位置，并将这个信息发送到中央门锁和防盗警报装置天线R47。④中央门锁和防盗警报装置天线接收到信息，将这个信息传送给舒适系统中央控制单元J3930⑤收到舒适系统中央控制单元J393命令的车门控制单元，再操纵相应的锁芯，这样就打开了该车门。⑥舒适系统中央控制单元J393将“打开车门”这个信息发送到舒适CAN总线上。⑦正常打开车门过程包括：停用安全装置、开门、确认闪光及接通室内灯，还通过使用中央门锁／防盗警报装置天线R47实现双向数据交换，这样可以将中央门锁状态发送到车钥匙内。
