十、防盗报警系统

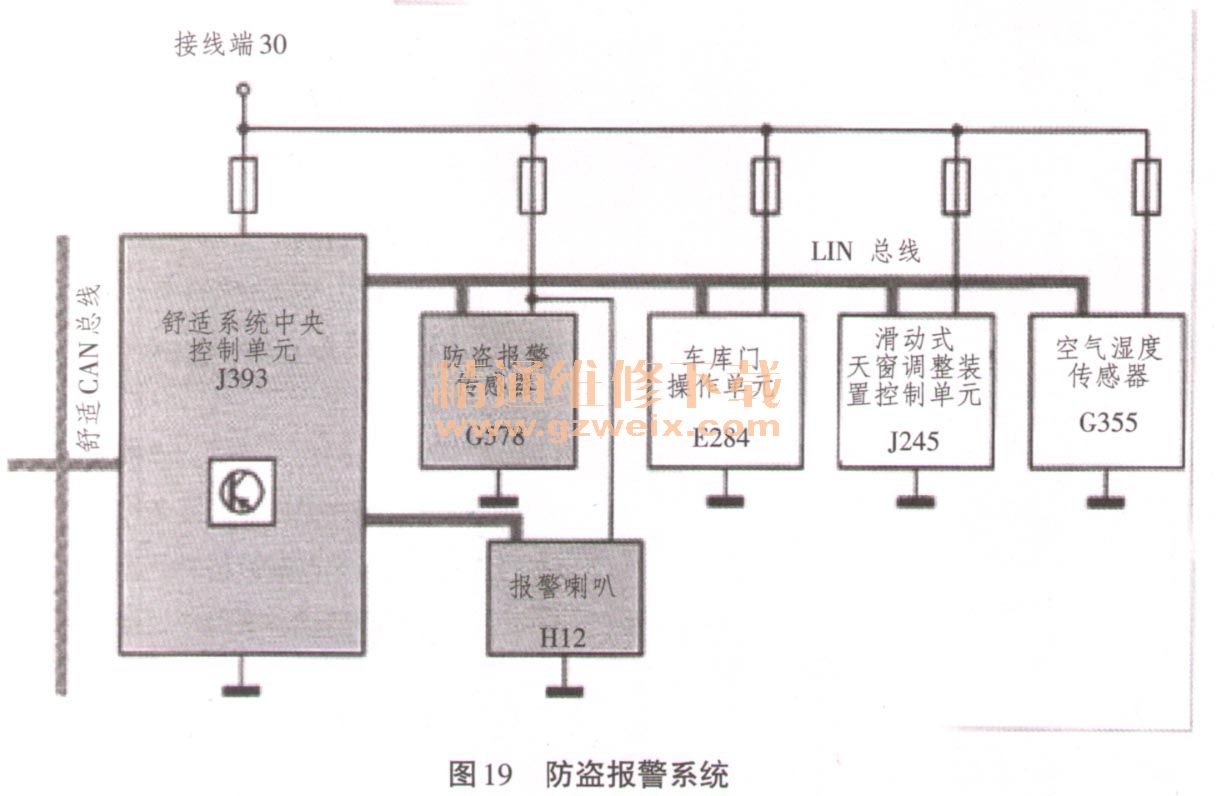

    除了一些细微的改进外，奥迪A5的防盗报警系统基本沿袭了奥迪TTCoupe跑车的系统（图19），防盗报警传感器与TT Coupe跑车中的传感器属于同一型号。尽管如此，由于车辆的内部特性不同，传感器必须通过编码获取车型信息。

      联网方式做了如下调整，报警喇叭H1和防盗报警传感器G578连接到奥迪A5的各种LIN总线上，这些总线同时连接其它与防盗报警系统无关的组件。除此之外，奥迪A5的防盗报警系统需要第3个超声波传感器以用于车内监控，而奥迪TT Coupe跑车只需2个传感器。此防盗报警系统的传感器最多可以识别4个超声波传感器，而对于车内空间较小的车型而言，2个传感器就足够了。

    十一、Home link车库门开启器
    奥迪A5配置了通用型Home link（车库门开启器），但是在以前的车型上，这种“开启器”并未集成到车辆网络系统中。

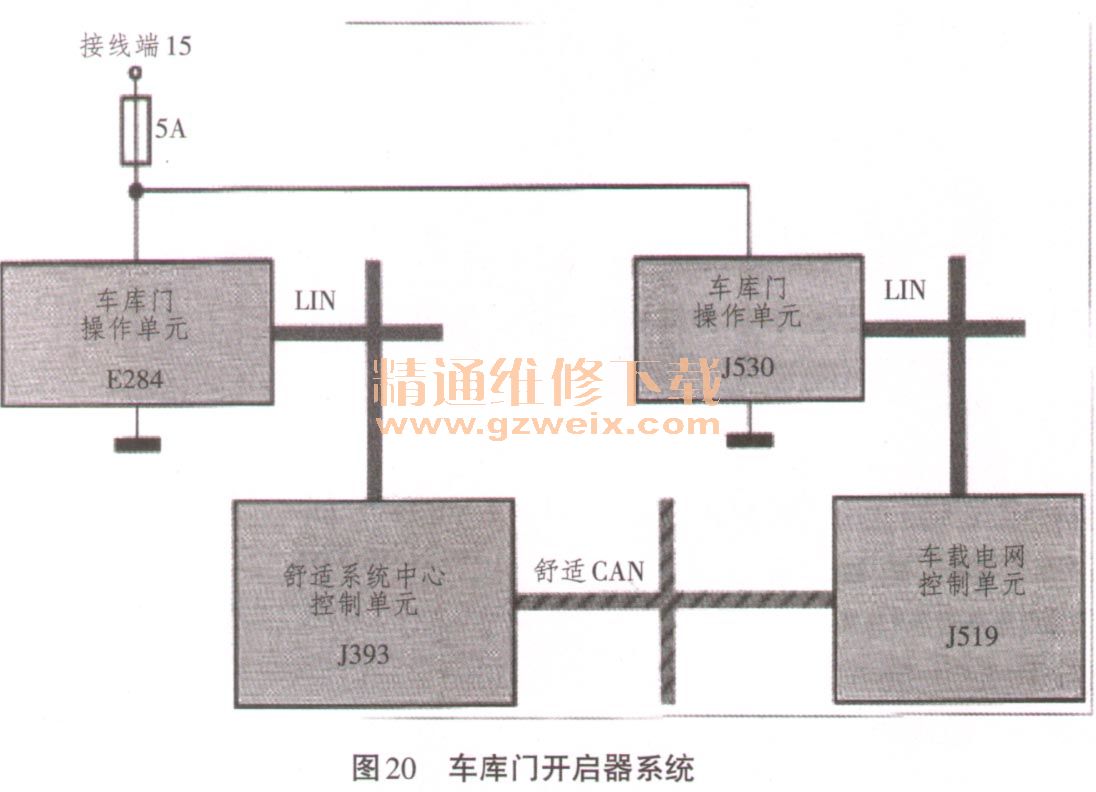

    新款奥迪A5车库门操作单元E284作为LIN总线用户与舒适系统中央控制单元J393相连，车库门操作控制单元J530作为LIN总线用户与车载电网控制单元J519相连，如图20所示。

    （1）该系统首次由测试仪诊断，舒适系统中央控制单元J393识别并记录以下故障：
    ①车库门操作单元，无信号、无通信；
    ②车库门操作单元，不合理信号；
    ③车库门操作单元，故障；
    ④车库门开启器按键1，不合理信号；
    ⑤车库门开启器按键2，不合理信号，失真；
    ⑥车库门开启器按键3，不合理信号，失真。
    （2）自适应通道集成在控制单元J393上，不同国家使用不同的传输频率车载电网控制单元J519，检测到下列故障将会存储故障码：
    ①车库门开启器传感器单元，无信号、无通信；
    ②车库门开启器传感器单元，不合理信号；
    ③车库门开启器传感器单元故障。
    2个控制单元同时使用时，方便故障查找的数据块会大大增多。
