七、安全系统和辅助系统
      （一）被动安全性
    奥迪A8（车型4N）上的乘员保护系统一览，如图37所示。

    1．部件
    根据所在市场和装备情况，奥迪A8（车型4N）上的被动乘员保护系统和行人保护系统由下述部件和系统组成：
    ·安全气囊控制单元
    ·自适应时驾驶员安全气囊
    ·自适应式副驾驶员安全气囊＋（双级副驾驶员安全气囊取决于具体市场）
    ·前部侧面安全气囊
    ·第2排座椅侧面安全气囊
    ·头部安全气囊
    ·膝部安全气囊（取决于具体市场）
    ·前部相互作用安全气囊（取决于装备情况）
    。第2排座椅相互作用安全气囊（取决于装备情况）
    ，前部主动式头枕（取决于装备情况）
    ·正面安全气囊碰撞传感器
    ·侧面碰撞识别传感器，在车门内
    ·侧面碰撞识别传感器，在。注上
    ·侧面和纵向碰撞识别传感器
    ·行人保护碰撞传感器，中部（加速度传感器，取决于具体市场）
    ·行人保护碰撞传感器，左和右（压力传感器，取决于具体市场）
    ·行人保护碰撞传感器，左和右（加速度传感器，取决于具体市场）
    ·前部安全带自动卷带装置，带有烟火式安全带张紧器
    ·前部安全带自动卷带装置，带有电动式安全带张紧器
    ·前部安全带自动卷带装置，带有可控式安全带力限制器
    ·第2排座椅安全带自动卷带装置，带有烟火式驾驶员和副驾驶员安全带张紧器
    ·第2排座椅安全带自动卷带装置，带有电动式驾驶员和副驾驶员安全带张紧器（取决于具体市场）
    ·第2M座椅驾驶侧和副驾驶侧髓部安全带（取决于装备情况）
    ·所有座椅的安全带警报（取决于具体市场）
    ·座椅占用识别，在副驾驶侧座椅上
    ·副驾驶侧正面安全气囊关闭钥匙开关（取决于具体市场）
    ·副驾驶侧安全气囊OFF和ON指示灯
    ·驾驶员和副驾驶员座椅位置识别
    ·行人保护触发器（取决于具体市场）
    ·蓄电池切断装置，12V供电网
    ·蓄电池切断装置，48V子供电网
    ·蓄电池切断装置，高压系统
    2．系统一览

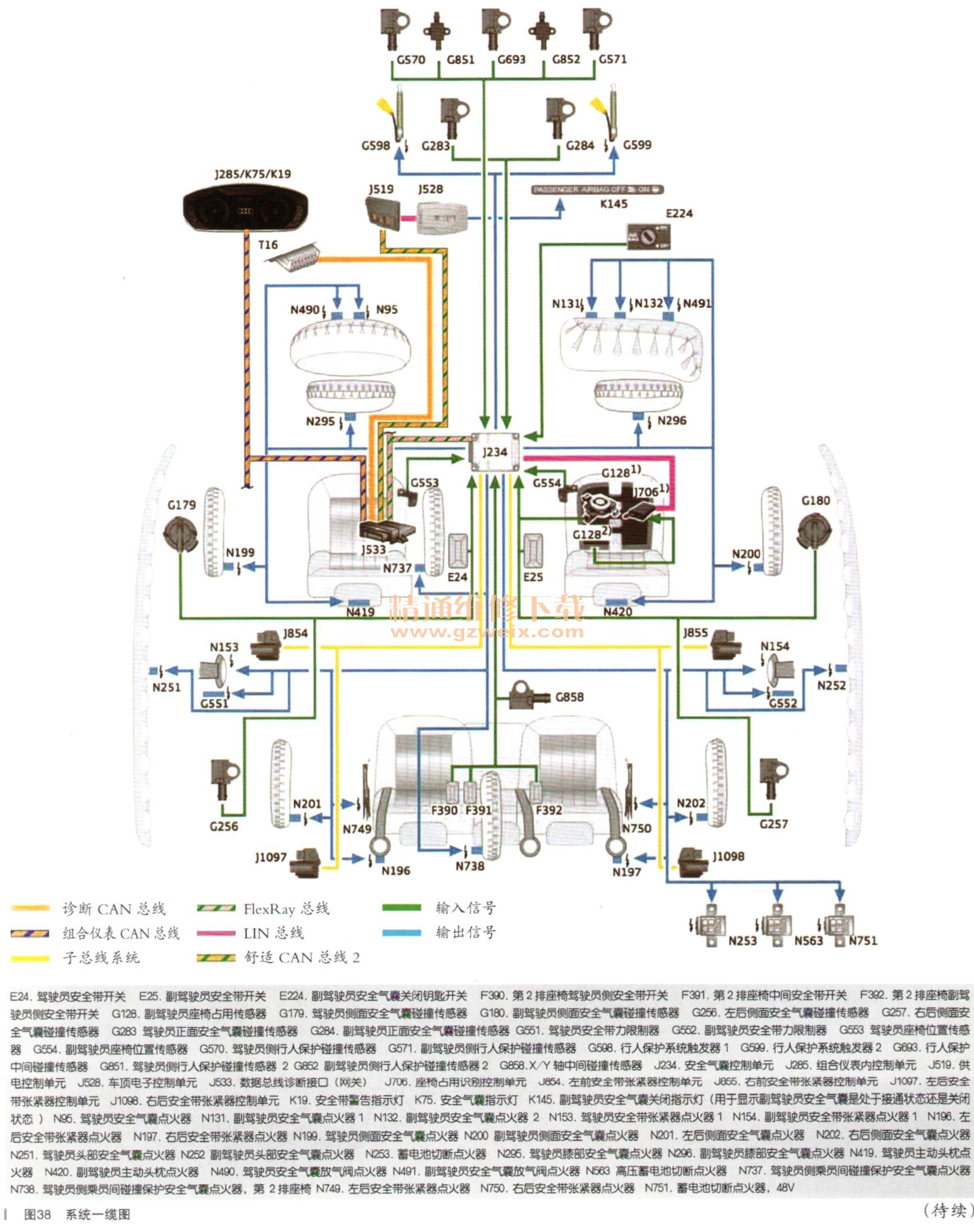

    如图38所示，这个系统一览图展示出所有市场上的部件。请注意：这种配置在生产中其实不可能出现。


相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
