上汽大众车系诊断思路(三十)
来源:汽车与驾驶维修  作者:佚名  2018-09-13 10:09:12



    15.舒适系统的知识细节
      (1)行李舱盖
    行李舱盖锁由微动开关F256、锁状态反馈开关和门锁电机V53构成成(图158)。开启行李舱有2个途径,一是J519接收到遥控器的请求信号,T52b/11端子输出12V电压加在V53上,V53解锁。与此同时,行李舱锁状态反馈开关的解锁信号回馈到T52x/29端子,以确认行李舱盖解锁。开启行李舱盖后,接触开关闭合搭铁,行李舱开启信息输到J519的T52x/12端子,行李舱照明灯W3点亮。行李舱盖开启信号还被J519用来阻止后刮水器的运行。二是在全车解锁的状态下,通过行李舱盖把手开锁按钮E234,将搭铁信号输入,J519识别出其T52x/13端子的电位变化,令V53通电来开启行李舱。需要说明的是,当车辆处于闭锁状态时,J519不再理会T52x/13端子上的电位变化,停止输出控制指令

    油箱盖板连锁装置马达Vl55受J519控制,其T52a/46,T52b/5的2个控制端的正负极性可变,从而使Vl55旋转方向适应闭锁/解锁的需要。
      (2)后视镜

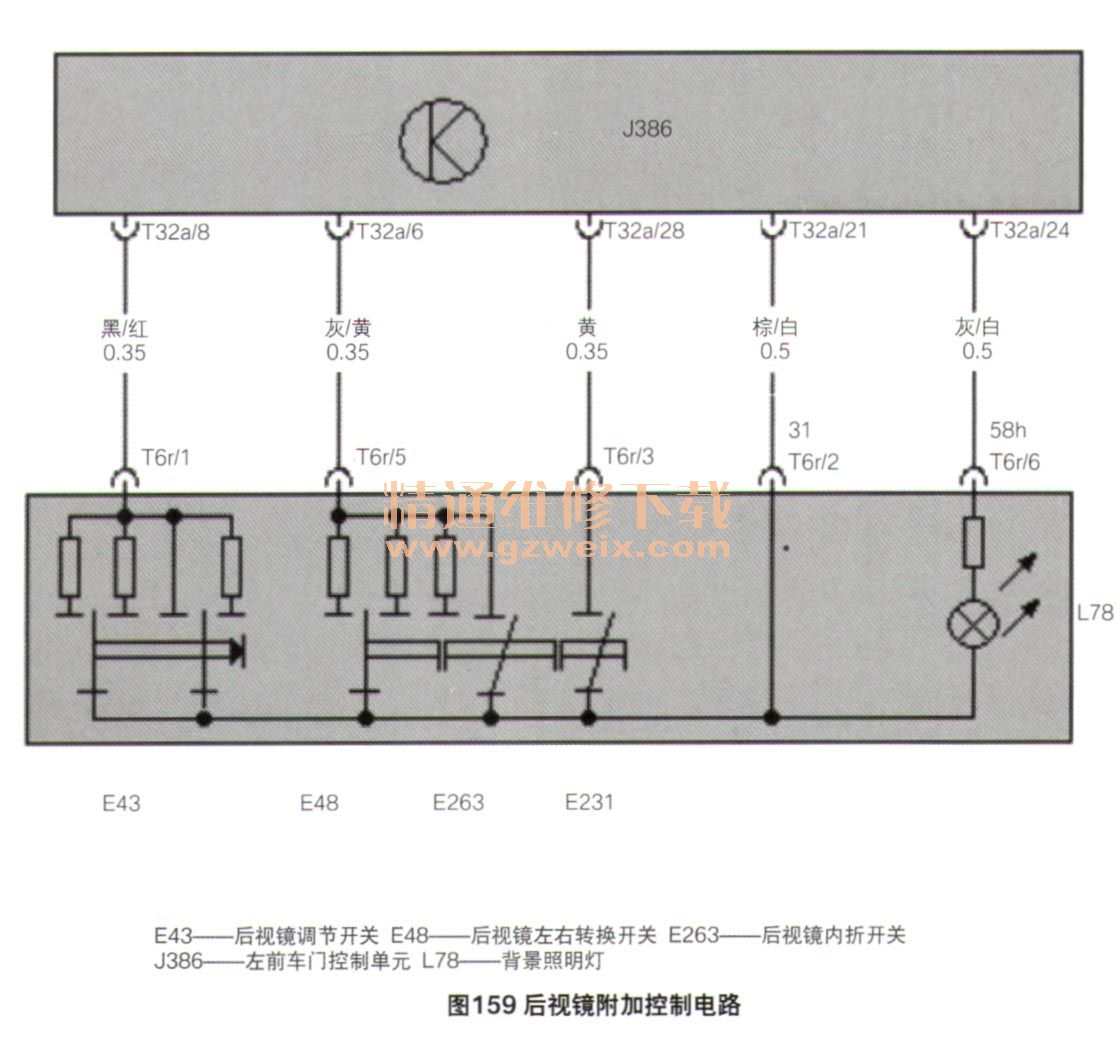

    后视镜左右转换开关E48、调节开关E43与内折开关E263位于左前车门,其开关信号的发送对象也是J386(图159)。考察E43、E48和E263,均只有一条信号线与J386相连接,开关另一端,通过J386的T32x/21端子经内部接地。

    与电动窗开关类似,E43开关内部触点也并联了4个阻值不同的电阻,在J386的T32x/8端子预置12V电压的条件下,通过开关接入不同的电阻形成相应的电位,J386可以识别出水平调节与垂直调节的请求信号。同理,J386根据E48与E263的阻值形成电位,可以识别调节左右侧后视镜的请求信号及后视镜折叠/回位信号。

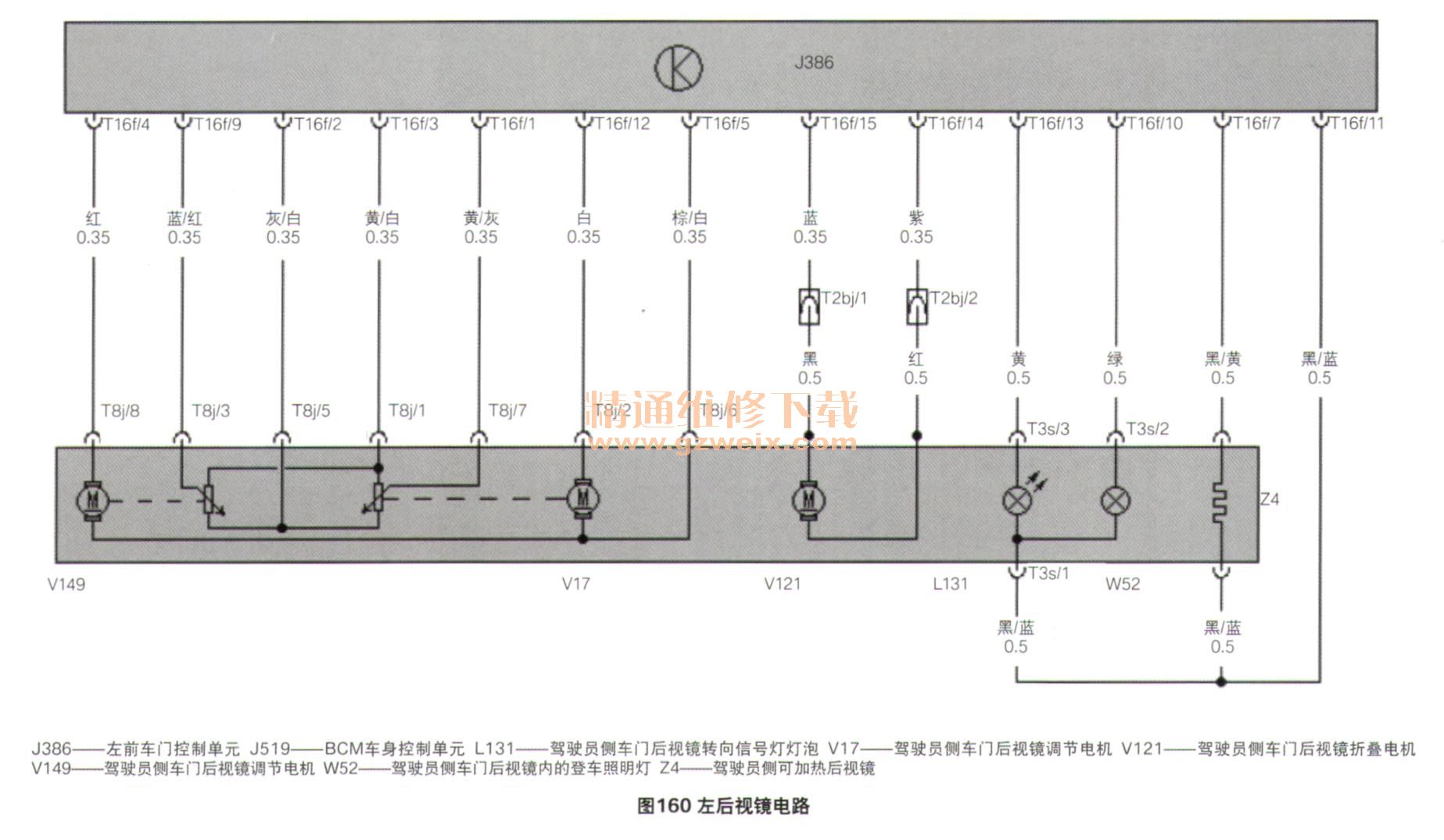

    需要调节左侧后视镜时,J386直接输出执行指令,电流流过左侧垂直或水平调节电机V17或V149(图160)。与V17或V149连动的电位计则将电机当前的设定位置反馈回J386,供后视镜记忆功能之用。

[1] [2] [3]  下一页
