混合动力的动力流可显示在COMAND显示屏上（图9），在驱动模式下，动力由发动机传递至后轴，即动力仅由发动机提供；在加速模式下，高压蓄电池通过电力电子模块向电动机供电，使电动机产生驱动扭矩，对发动机提供支持，这样，动力由发动机和电动机流至后轴。在发电模式下，电动机作为高压发电机，将车辆的动能转化为电能，动力从后轴传递电动机。

5．再生制动

    再生是指在车辆减速过程中，为回收能量将动能转化为电能，从而对高压蓄电池充电。再生制动功能由制动踏板与助力器推杆之间的一段自由行程来执行，代表制动请求的踏板行程由踏板角度传感器记录，然后由再生制动系统（RBS）控制单元分析，据此在每次促动制动器时，踏板阻力模拟器都会产生虚拟的踏板阻力（图10）。当再生制动启用时，自由行程会随着再生制动扭矩的增加而变短，为此，RBS控制单元促动相应的电磁阀，从而促使助力器增大液压制动器的压力，确保自由行程不会变短。如果RBS系统出现故障，那么阻力模拟器停用，然后驾驶员将并通过脚力产生所需的制动力，即踏板行程会比正常的行程略微增长。

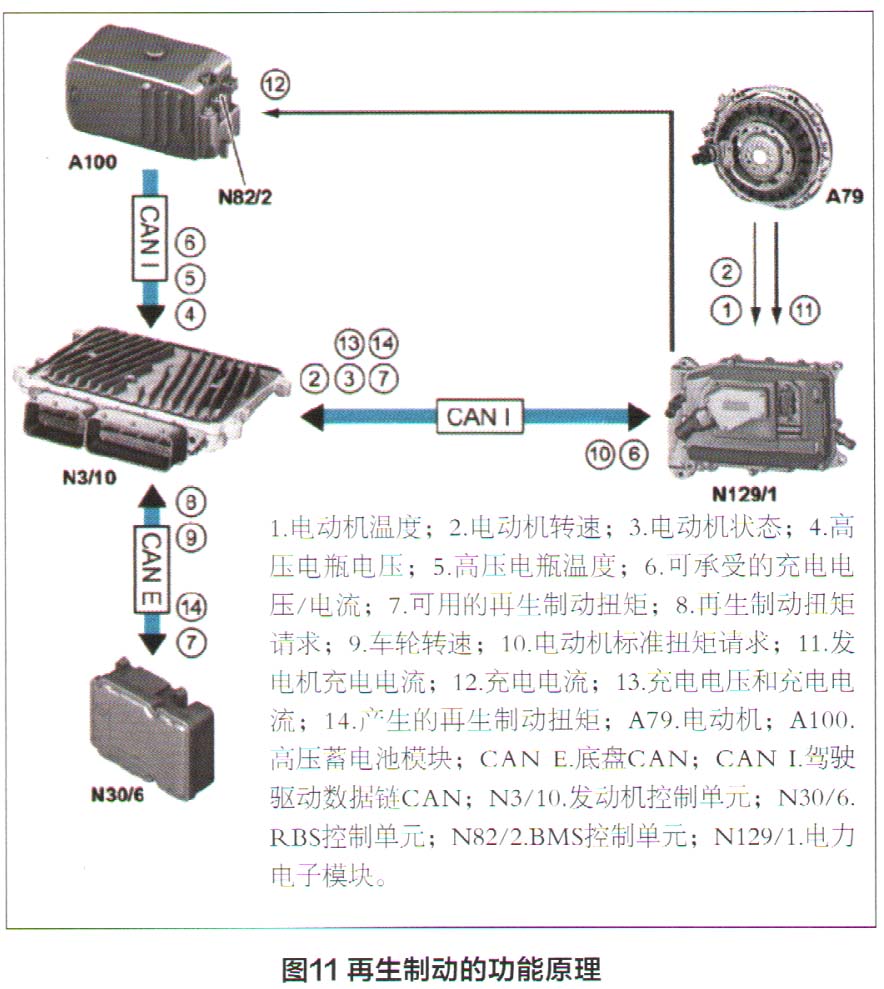

    RBS控制单元将制动踏板行程的总制动扭矩分为再生制动扭矩和液压制动扭矩，两种扭矩分别由传动系统和车轮制动器来执行。电动机回收部分或全部制动扭矩，用于发电，然后存储在高压蓄电池中（图11）。如果产生的再生制动扭矩达到制动踏板请求的总制动扭矩，那么就不会产生液压制动扭矩，这样，通过再生方式即可实现减速。如果高压蓄电池已是充满电状态，那么再生制动扭矩将无法产生，此时车辆只能通过液压方式制动，直到高压蓄电池放电并能存储电能。此外，在ABS系统起作用时，再生制动会结束，制动扭矩仅通过液压方式提供。
