奔驰A200制动辅助系统功能范围受限
来源:本站整理  作者:佚名  2019-11-14 10:22:20

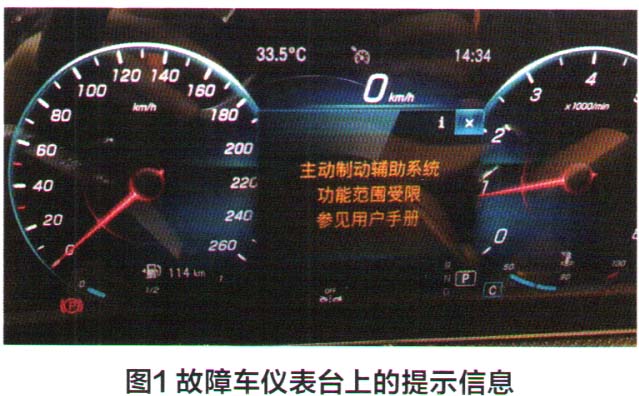

     一辆行驶里程约4500km、搭载282 914型发动机的2019款(CODE 809)北京奔驰A200轿车。车主反映:该车右前部发生碰撞事故,修复后试车时,仪表上出现 “主动制动辅助系统功能范围受限”的提示信息(图1)。

故障诊断与排除:接车后首先验证故障现象,车主反映的情况属实。
    此车搭载有主动式制动辅助系统(代码258),系统使用散热器格栅星标后方的主动式制动辅助控制单元Al08(图2)和风挡玻璃后方的多功能摄像头,以监测车辆前方的道路空间。
    多功能摄像头可在行人、自行车骑行者和车辆之间进行区分。在即将发生碰撞的情况下,系统及时警告驾驶员,并在紧急情况下自主制动。如果驾驶员自己制动,则系统根据相应的情况支持制动请求。碰撞警告系统的灵敏度可分三个阶段进行调节。由于广泛的道路空间监测,不仅可避免与前方车辆的碰撞,还可避免与前方交叉车辆的碰撞(取决于安装的设备)。主动式制动辅助系统(未装配驾驶辅助组件,代码为23P)可通过多功能摄像头(平面探测摄像头)检测行人和自行车骑行者。
    主动式制动辅助系统控制单元集成了雷达传感器和控制单元,雷达传感器根据脉冲多普勒原理独立测量车距和车速,工作频率为77GHz,检测角度450时的探测范围为40m,检测角度为7.50时的探测范围为160m.

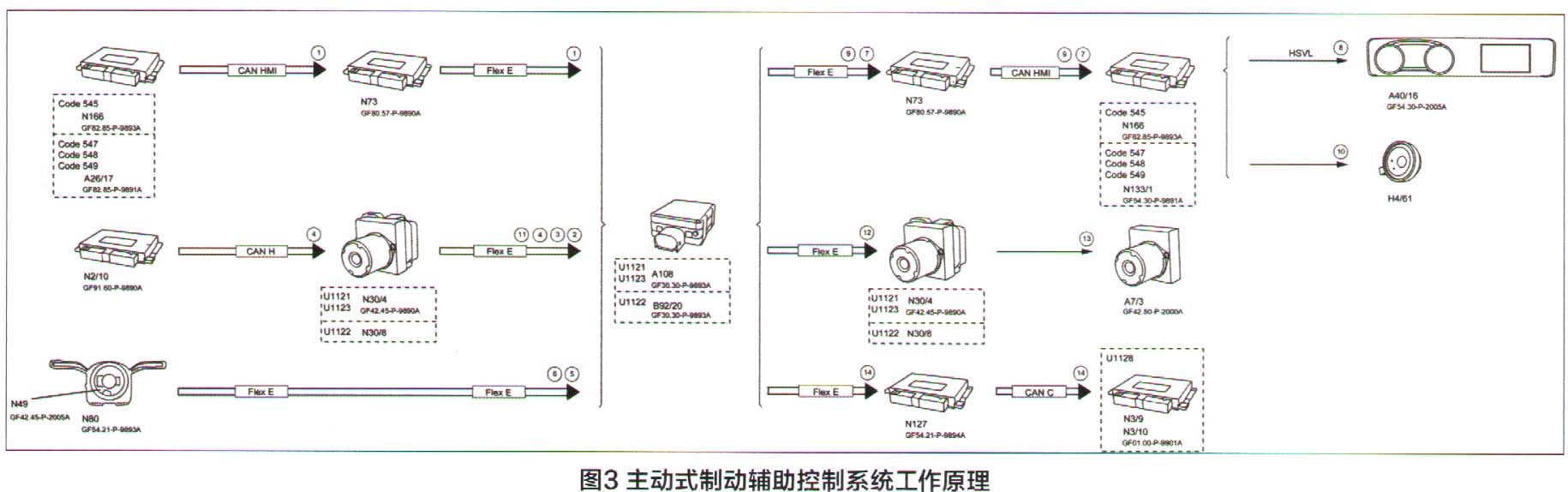

    如果主动式制动辅助控制单元A108通过分析各种数据判断有发生碰撞的风险,则其会传送以下请求:警告输出请求、启用预防性安全系统(PRE-SAFE哟措施的请求、增大制动扭矩请求、减小发动机扭矩的请求。图3是主动式制动辅助控制系统的工作原理图。

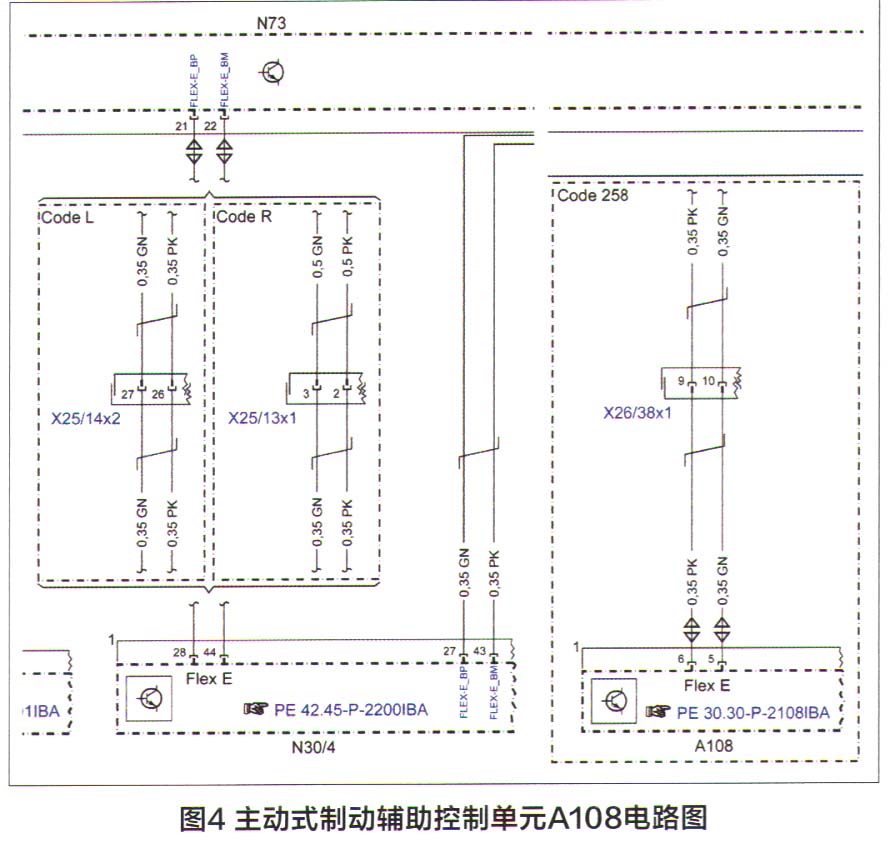

    主动式制动辅助控制单元Al08的电路很简单,除电源和搭铁两根线以外,另有两根FIexRay的通信线(图4)。

[1] [2] [3]  下一页
