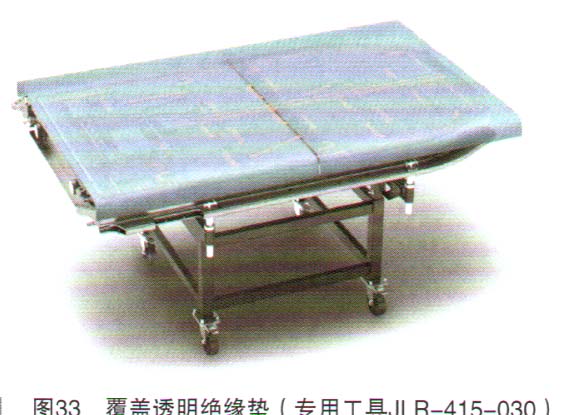

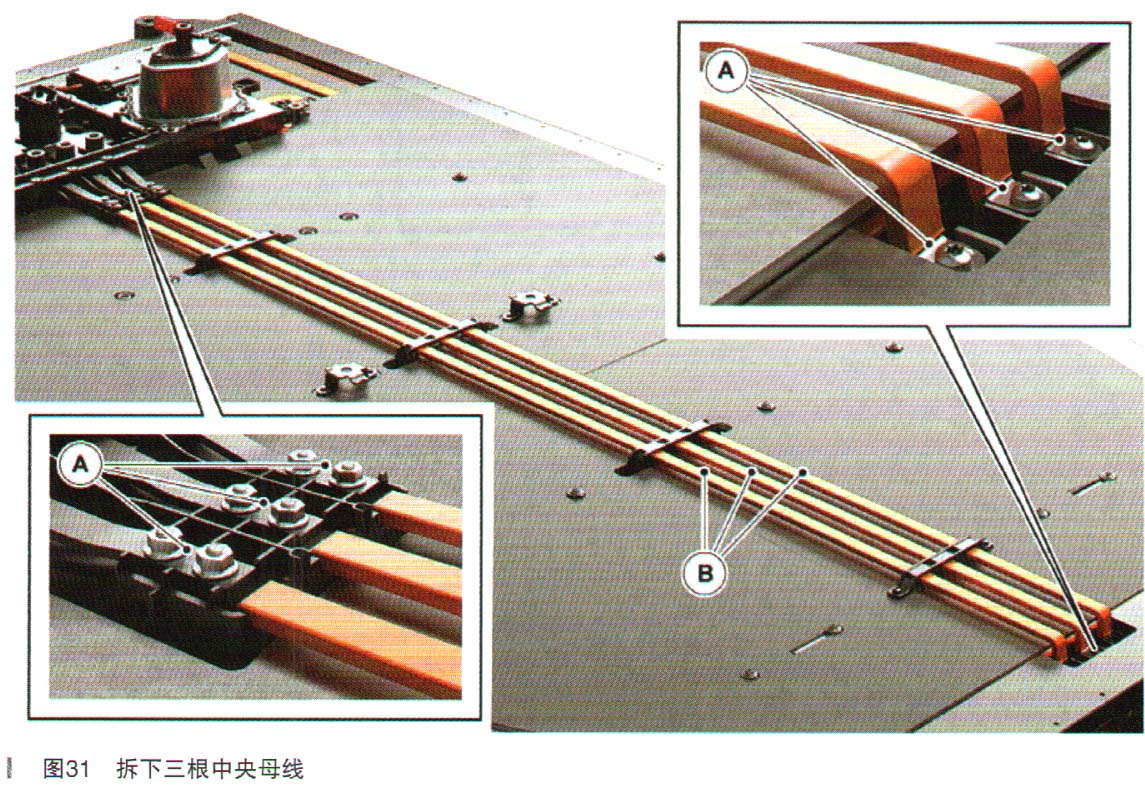

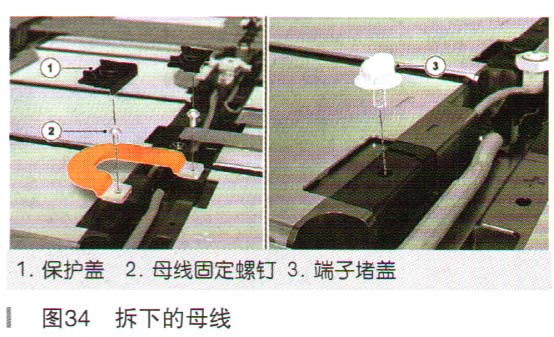

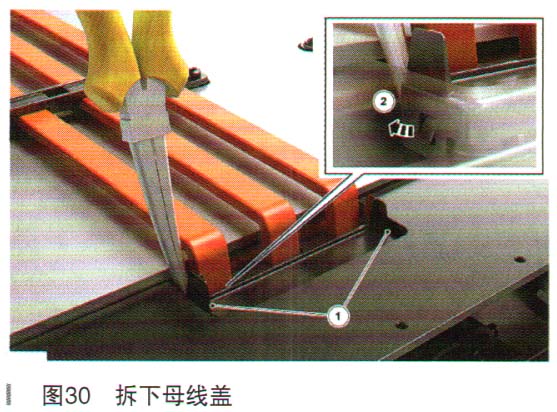

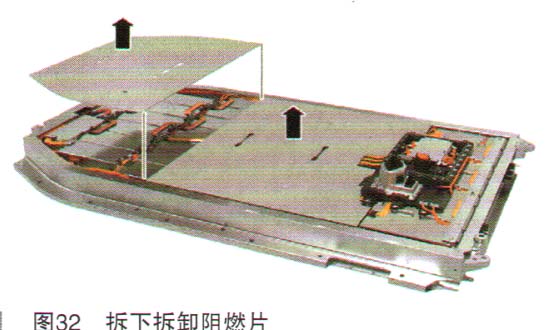

如图30所示，用手小心地按压母线盖（图中的图注1），将其移到一侧，然后使用绝缘夹钳（图中的图注2）松开另一侧的卡舌，对两侧的卡舌执行此操作，然后拆下盖。小心：拆卸中央母线的绝缘保护盖时务必小心，因为可能会损坏阻燃片。如图31所示，沿HV蓄电池长度布设的三根中央母线都为1.60m长，在拆卸时，确保它们没有接触HV蓄电池中的任何其他部件。如图32所示，拆卸阻燃片，请勿弯曲或折起覆盖模块的阻燃片。必须将它们安全地存放在平坦位置，以防止损坏。如图33所示，必须使用透明绝缘垫（专用工勤LR-415-030）覆盖不对其执行工作的HV蓄电池区域。母线连接点具有保护盖进行绝缘。必须使用绝缘修整工具小心地拆下它们，以露出将母线固定到HV蓄电池模块端子的螺钉。必须丢弃拆下的螺钉，安装过程中需安装新螺钉。如图34所示，必须小心存放拆下的母线，以防可能损坏。将蓄电池模块端子堵盖（专用工匀LR-415-016）安装到仍留在HV蓄电池中但已拆下母线的任何模块。

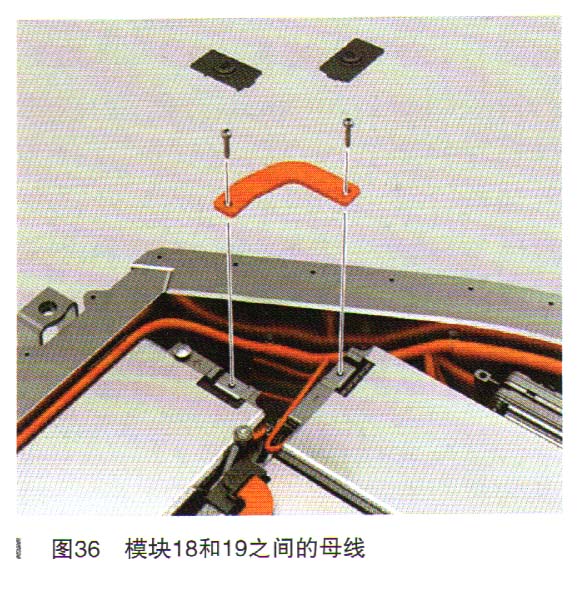

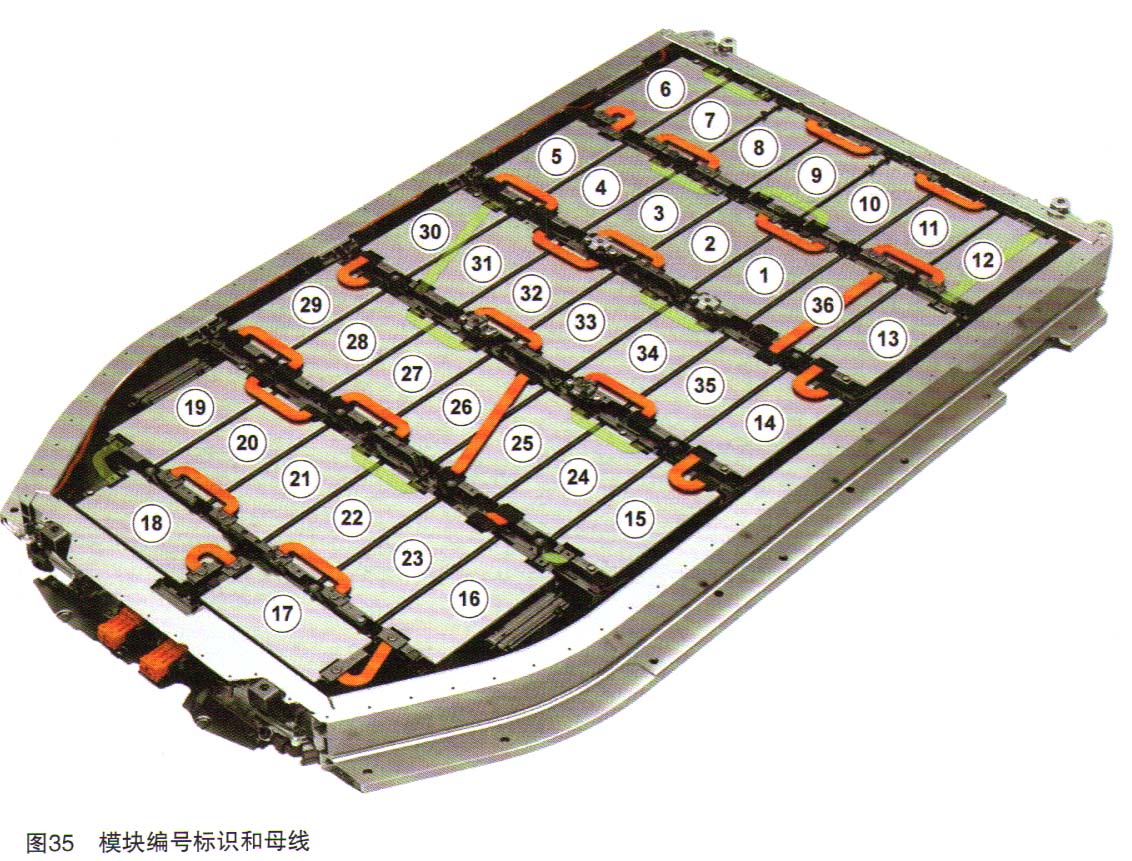

    图35显示了模块编号标识，并以绿色突出显示需要拆下以达到安全荆的11根母线。注意：如果模块上未粘贴任何可见的编号，则必须在每个模块上粘贴贴纸，以突出显示为其指定的编号。指导型诊断流程会分析故障诊断码（DTC），以指导执行此安全降压程序。有些DTC则不要继续执行此安全降压程序。必须按照认可的车间维修程序在拆下BEM后完成此操作。必须按照认可的车间维修程序中所述的11项序拆卸这些母线。如图36所示，模块18和19之间安装的母线是第一个要拆除的母线，因为这俐各从36个模块的中间点拆分蓄电池电压，同时，这意味着模块1和36（是蓄电池电气模块BEM的HV输入）的端子上未提供输出。然后，可以按照车间维修程序拆下BEM基板，而不存在这两个端子之间发生短路的风险。将绝缘垫（专用工具JLR-415-030）定位在所需的暴露区域，参考图35，拆下以下母线：



     （1）拆下蓄电池模块18和19之间的母线。

     （2）拆下蓄电池模块15和16之间的母线。

     （3）拆下蓄电池模块22和21之间的母线。

     （4）拆下蓄电池模块24和25之间的母线。

     （5）拆下蓄电池模块27和28之间的母线。

     （6）从模块31上松开母线。

     （7）拆下蓄电池模块34和33之间的母线。

     （8）从模块30上拆下母线。

     （9）从模块13上松开母线。

     （10）拆下蓄电池模块10和9之间的母线。

     （11）拆下蓄电池模块3和4之间的母线。

     （12）从模块12上拆下母线。

     （13）拆下蓄电池模块7和6之间的母线。
