剖析捷豹I-PACE电动汽车高压带电作业高压电池开盖维修(三)
来源:汽车维修技师  作者:佚名  2020-01-04 09:22:46

    6.蓄电池模块拆卸

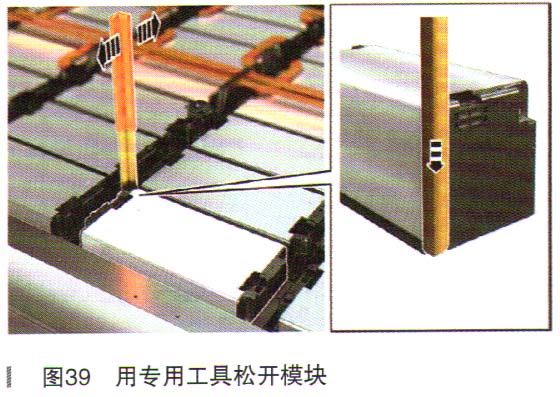

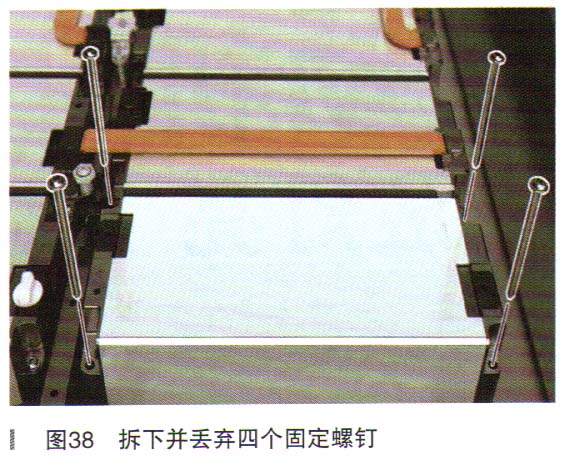

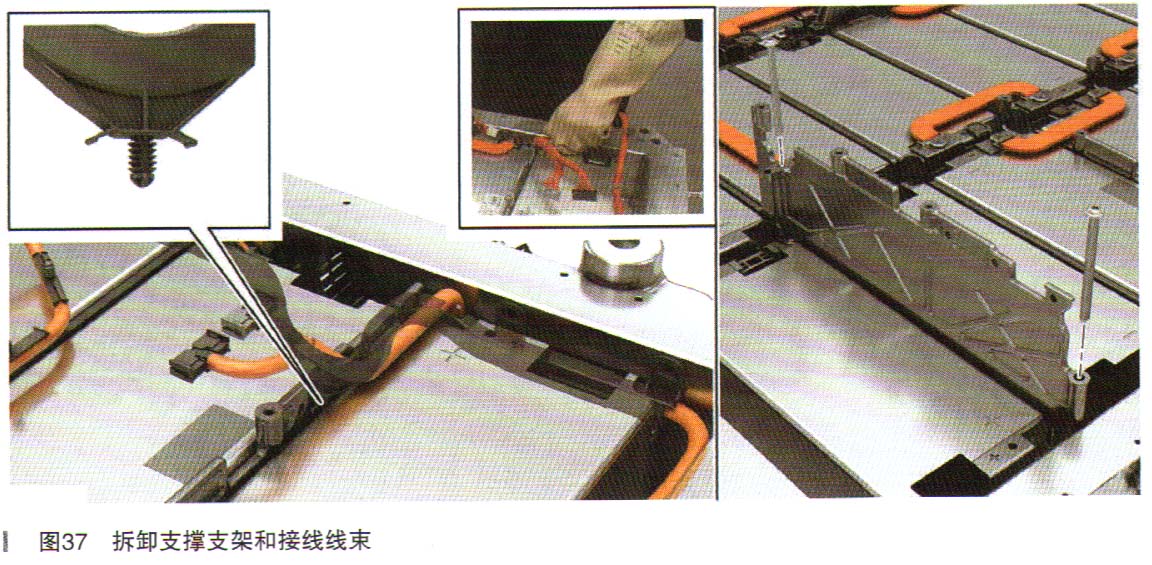

    根据要更换的模块,可能需要拆下HV蓄电池盖支撑支架,这涉及移动部分接线线束,以便接触到支撑盖螺钉,如图37所示。对于每个特定模块,必须遵循确切的车间维修程序。如图38所示,在拆下每个HV蓄电池主体的4个固定螺钉后,应将其丢弃。安装过程中需要安装新螺钉。蓄电池模块由热胶豁结到HV蓄电池壳体,模块已固定到位。如图39所示,需使用专用工勤LR-415-062从热胶松开模块。必须小心操作,只能撬动模块角,而不要撬动模块主体。小心:只撬动固定到位的模块,因为需要一些力才能破坏热胶的粘力。可能必须撬动模块的两个角。在执行此操作时,可能需要有人帮助牢固固定HV蓄电池。为了将模块提离HV蓄电池主体,必须使用专用工勤LR-415-057,如图40所示,将其安装到位,在尝试提起模块之前,必须将工具支撑销完全定位到模块中,并用手拧紧锁紧螺母。然后将模块从HV蓄电池壳体中提出。小心:请勿过度拧紧专用工具锁紧螺母。




相关资料:精通汽修在线平台 99元VIP包年超值体验

上一页  [1] [2] [3] [4]
