（4）检测装置

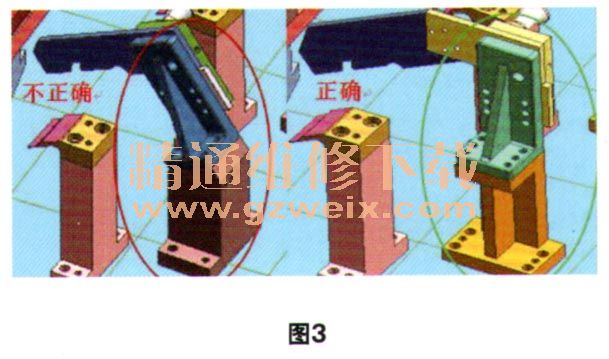

    ①检测卡板：检测卡板强度满足要求，曲面设计正确、悬臂小于300 mm，活动机构运动顺畅（图3）。

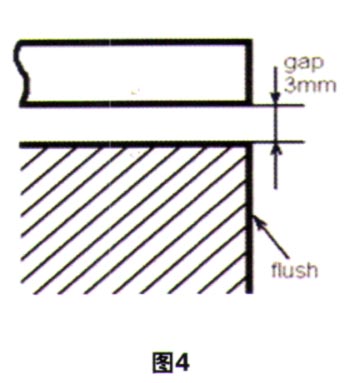

    ②固定检测模拟块：各种类型零件的周边、翻边和零件断面的检测可以通过设置检具检测面来实现。检测面检测包括gap检测和flush检测，通常gap检测采用对被测零件型面进行3 mm等距偏置（对于型面公差比较大的零件可以采用5 mm偏置），flush检测采用对被测零件型面进行平面拉伸（图4）。

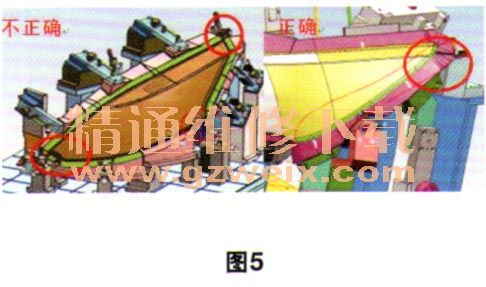

    检测面也可采用对方零件的理论数据做成标准的零件面。但此时flush方向往往不是平面，因此在这种情况下将不能使用断差尺进行准确度数（图5）。

    （5）检测工具
    ①检测／划线销大小符合图纸要求且标识清楚，与衬套配合无晃动，是否有存放装置且就近存放便于操作，并标识一一对应（图6）。

    ②止通规／面差规：通止规／面差规尺寸符合GD＆T图要求，复杂曲面都能检测到。
    ③易损检测工具是否都做好备件。
