2.3检具辅助装置
      （1）起吊装置：包括运输小车、吊环、防尘装置

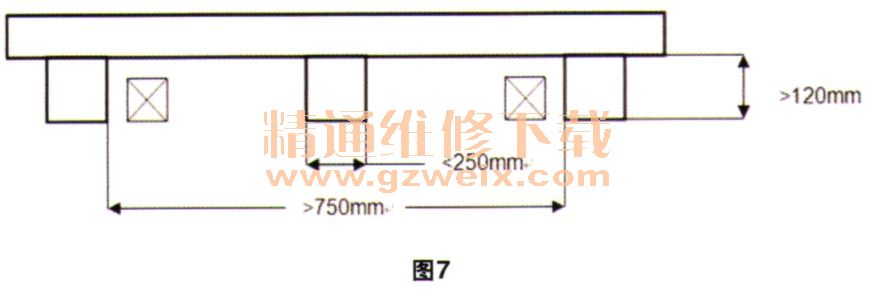

    大中型检具必须设有起吊装置和叉车槽，设计时需考虑最大承载力，并保证在检具运输时，吊绳不会影响检具上的功能件；而小型检具需配备人工搬运的把手（图7）。

      （2）检具文档资料
    ①检具三维数模：采用PRT，IGS或SPT格式。
    ②检具尺寸验证计划及三坐标验证报告：测量内容全面、明确、清晰，包含测量点示意图。
    ③具重复性和再现性研究计划和分析报告。
    合理选择分析点的数量和位置，尽量选择远离定位结构的点。
    ④检具操作指导书：能够通俗易懂地详尽地介绍检具的操作方法，包括如何按顺序装夹定位、如何检测、如何判断、如何维护保养、附件清单等；检具上的所有操作功能都需要在操作指导书中描述。
    2.4检具外观
    工作面与非工作面均需要做好防锈处理：定位面、支撑面：材料的本色，底板上表面透明防锈漆，将检具的所有非检验用表面都漆成适中的蓝色。

    3 结束语
    通过随着制造技术智能化及互联网＋技术的不断发展，未来检具的发展趋势将会是更高精度、更智能化和更简单方便，将逐步被先进的自动化监测手段所取代，但当前大部分车身覆盖总成件及塑料装饰件仍采用这类检具进行检测监控，通过以上讲解，验收方法主要考虑在满足检具设计制造标准要求时，确认精度达到标准要求，定位与设计要求一致，定位可靠，功能检测项齐全、操作合理，资料齐全，保证检具精度及功能满足要求。
