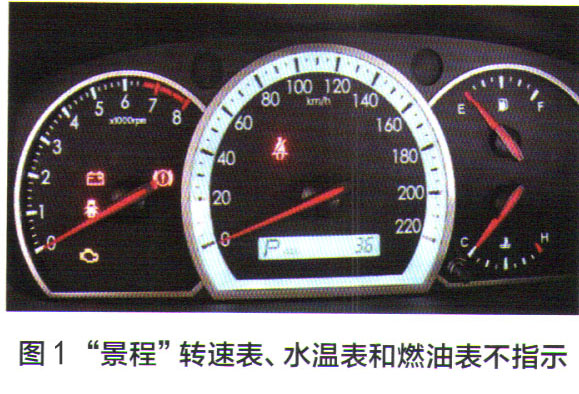

问:一辆2011款的雪佛兰景程轿车,配置2HO发动机,已经正常行驶近80000km,车况一直很稳定。近日因蓄电池用了快4年,储电能力已大幅下降,于是车主自行购买蓄电池进行了更换。第二天早晨启动发动机后,发现车上多个仪表均不正常指示,包括有:发动机转速表、水温表和燃油表等(图1)。当时驾驶员认为车辆并没有行驶,这使得仪表没有反应。直到发动机运转一段时间,车辆已经行驶超过10km以后,仪表仍然没有动作,依然处于没有指示的原始状态。该车经过检修后确认,仪表已损坏,于是更换拆车件的仪表,但故障依旧。请问这是什么原因引起的?
答:接通点火开关,发动机故障灯、机油压力报警灯、驻车制动灯均正常点亮,
ABS警告火灯和安全气囊灯等,也能由点亮到自动熄灭,表示自检无故障。启动发动机后机油压力灯也由亮到灭,但发动机转速表、水温表和燃油表始终没有指示。用本车专用的“908”诊断义没有调出州7故障码,但能进入发动机的控制系统,并能读取
数据流,当时读出发动机的转速为680r/min,冷却液温度为92℃、燃油量为70%。这说明发动机的运转参数在正常范围,但为什么发动机转速表、水温表和燃油表却没有指示呢?初步说明仪表装置确实有故障。
检查仪表电路接插件,没有发现被氧化和松旷断路的现象,测量仪表电源1140号线及ACC电源239号线,与车身间的电压为14.1V,说明给仪表供电的F9及F1熔丝均正常。再次用908诊断仪检测,却发现车上的仪表显示系统无法与整车检测装置进行通讯。
查看该车维修手册中的仪表电路,看到与转速表、水温表和燃油表有关系的还有“Gateway”网关模块(图2)。网关模块是一个信息处理中心,也就是信息匹配中心,能将传输速率不同的CAN总线,通过网关模块进行信息交换。网关模块与发动机任CM、自动变速器TCM模块和数据链路连接(DLC)之间,由高速GM LAN+和GM LAN-通迅线,采取并联方式链接。分析认为,是“Gateway”网关出现故障,才会造成转速表、水温表和燃油表不指示。应对这个网关模块逐层剖析,查找故障原因。
拆检“Gateway”网关模块,未发现明显进水、烧蚀、断路等情况。测量网关模块插接件21号端子电压正常,20号端子搭铁正常。测量各通讯线路导通情况,无异常。对6号针脚与14号针脚进行测量,电压读数为2.6V、4号针脚与12号针脚电压为2.76V,均符合动力网GMLAN+与GM LAN-网络规定的电压。测量动力网GM LAN+与GM LAN-之间的阻值,即6号与14号针脚的阻值为62.5Ω,也符合要求。综合上述检查得出结论,可确定网关模块本身基本正常,为什么这个“Gateway”模块不能正常通讯呢?后经维修电脑的专业技师仔细检查,发现是网关内部的一个反接二极管短路损坏。更换反接二极管后,修复了此“Gateway”模块,再通电检查整车性能,仪表显示的功能终得恢复。
据车主回忆,是自己购买更换
蓄电池时,不注意曾将
蓄电池的正、负极接错。虽然后来意识到此错误,立即将电池的极性纠正过来,但已不慎当场将这个“Gateway”网关的反接二极管短接损坏了,结果使得仪表的发动机转速表、水温表和燃油表显示缺失。但当时车主并没有将接错
蓄电池极性与仪表不显示这两件事联系起来。故此处特别建议,如果车主自已更换电池时,干万要注意正负极性绝对不能错接,以免造成不必要的麻烦。
