一辆行驶里程约9万km的2012年雪佛兰景程轿车。用户反映:该车安全气囊报警灯有时点亮。
检查分析:维修人员检测安全气囊控制单元,发现有“B0041-驾驶员座椅侧气囊触发电路故障”的故障码存在。查阅该车维修记录,发现曾多次报修该故障,并且每次都是同一故障代码。拆下驾驶员侧座椅,分解座椅靠背外皮检查侧气囊,未发现异常。拆下中央扶手箱,检查座椅线束的插接器,也正常。将车辆恢复后继续试车,发现只要松开驻车制动的手柄,气囊故障灯就会点亮。
清除故障码后,反复拉起和放下驻车制动手柄,可以确定气囊灯点亮与这个动作有关。再次拆下中央扶手箱,用手晃动气囊控制单元的线束,故障反复出现。在此过程中还出现了前排乘客座椅侧气囊电路开路的故障。仔细观察手柄放下后

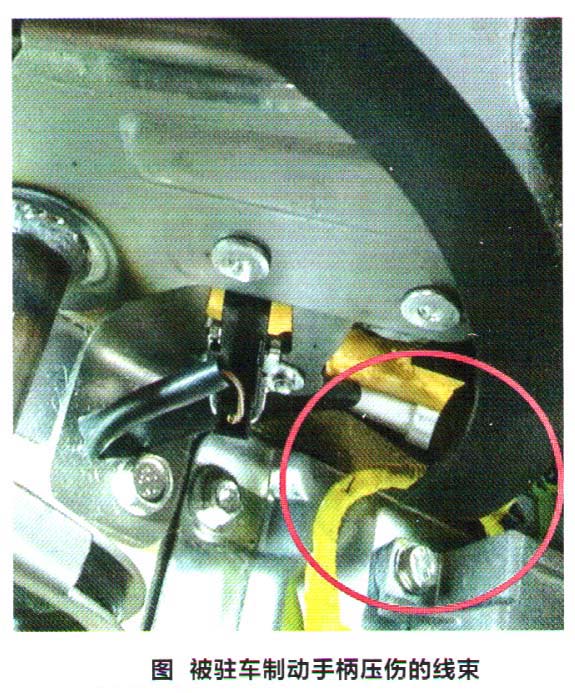

的位置,放下它正好压在了气囊控制单元线束上,线束护套上可以看到明显的压痕(如图1),问题就出在这里。
故障排除:修复线束后重新合理布线,故障彻底排除。
