使正时链条（副）（金色链节）上的配合标记对准凸轮轴（进气和排气）（凹点）上的标记并进行安装。
    注意：凸轮轴链条轮（进气）的配合标记位于凸轮轴链条轮（副）的背面。有两种配合标记：园形和椭回形。它们分别用于右列和左列，右列为圆形，左列为椭圆形。
    装配时，使凸轮轴上的定位销和销孔对准链条轮上的槽沟和定位销，将其安装。在进气侧将凸轮轴前端的小直径侧上的销孔对准凸轮轴链条轮背面的定位销并进行安装。在排气侧将凸轮轴前端的定位销对准凸轮轴链条轮上的销槽沟并进行安装。
    如果每个配合标记的位置和每个定位销的位置不符合要求，那么请用扳手或同等工具握住凸轮轴的六边形部位进行调整。凸轮轴链条轮固定螺栓必须在下一步中拧紧。用手将其拧紧，以避免定位销错位。

    安装时和安装后很难通过目视检查配合标记是否错位。要使匹配更容易，请提前用油漆在链条轮齿的顶部和延伸管路上标上配合标记，如图5-34所示。

    确认配合标记已对齐后，拧紧凸轮轴链条轮固定螺栓。使用扳手固定凸轮轴的六边形部分来拧紧螺栓，如图5-35所示。

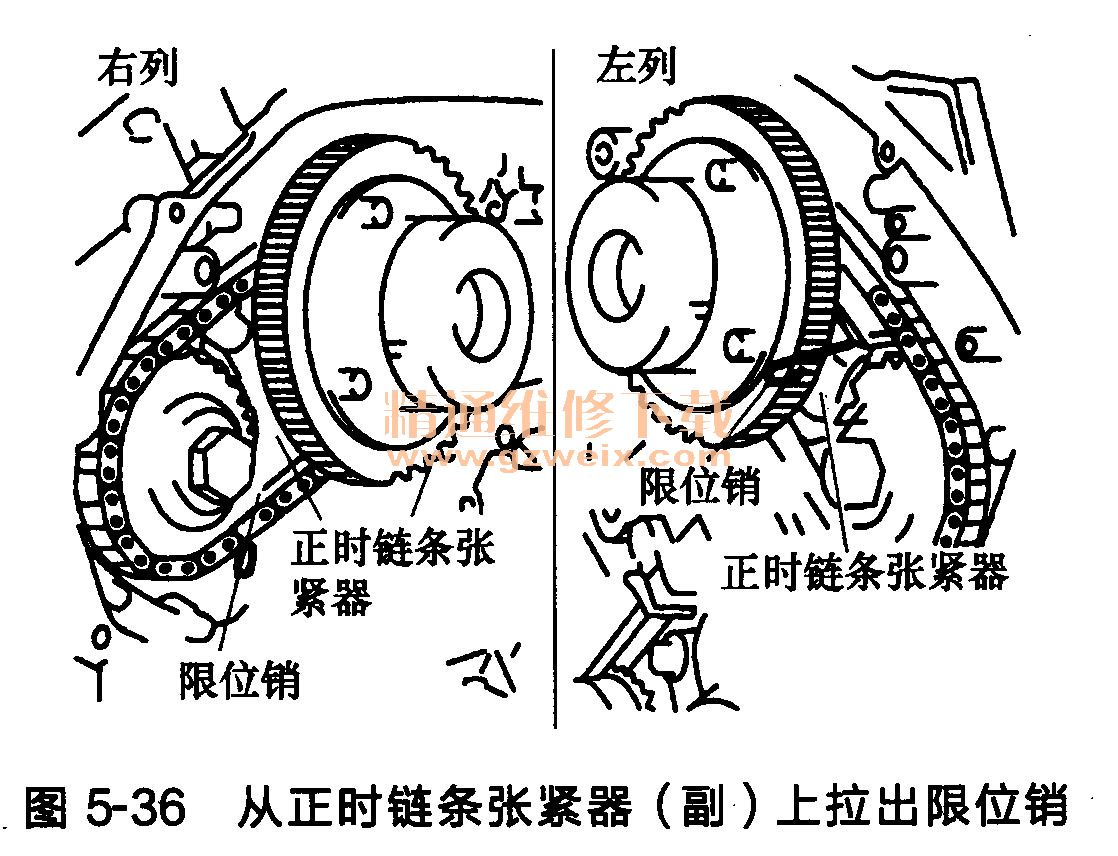

    从正时链条张紧器（副）上拉出限位销，如图5-36所示。

    (6)安装张紧导杆。
    (7)安装正时链条（主）。先安装凸轮轴链条轮。确认凸轮轴链条轮上的配合标记朝向发动机前端，如图5-37所示。然后安装正时链条（主）。

    ①如图5-38所示，在安装正时链条（主）时，使凸轮轴链条轮（进气）上的配合标记（凹点）对准正时链条的黄色链节，同时曲轴链条轮上的配合标记（槽口）对准正时链条的橙色标记。

    ②当根难将正时链条（主）的配合标记对准每个链条轮时，请使用扳手握住六边形部分慢慢转动凸轮轴，请配合标记对齐。
    ③定位时应避免正时链条（副）的配合标记发生错位。
    (8)安装内部链条导板、松紧导杆和正时链条张紧器（主），如图5-39所示。

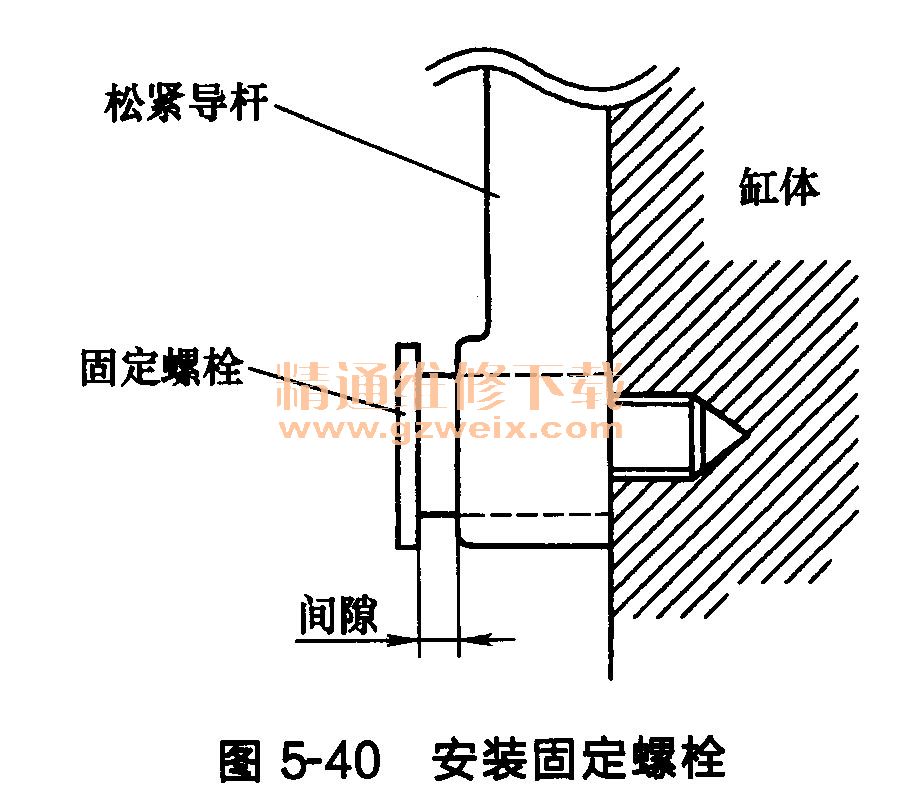

    注意：请勿将松紧导杆固定螺栓拧得过紧。当按规定拧紧螺栓时，螺栓座下面出现间隙是正常的，如图5-40所示。

①装正时链条张紧器（主）时，推入柱塞并用限位销压住。
②彻底清除正时链条张紧器（主）背面和安装表面上的污垢及异物。
③安装后请按下松紧导杆，拉出限位销，如图5-41所示。

(9)再次确认每个链条轮和正时链条上的配合标记都没有错位。
(10)将新的O形圈安装到后正时链条室上，如图5-42所示。
