22对于排气凸轮轴A来说，可通过冷却液泵驱动轮内的开口接触到凹槽（上部箭头）。
23对于进气凸轮轴E来说，可直接接触到凹槽（下部箭头）。
24如果凸轮轴不处于所述位置，则拧出固定螺栓T10340，然后继续转动曲轴一圈并使其转到“上止点”位置。
说明：凸轮轴固定装置T10494必须很容易插入，不允许通过工具敲入凸轮轴固定装置。
25如果凸轮轴不处于所述位置，则将凸轮轴固定装置T10494插入凸轮轴内至限位位然后用手拧紧螺栓（见图4-22）。

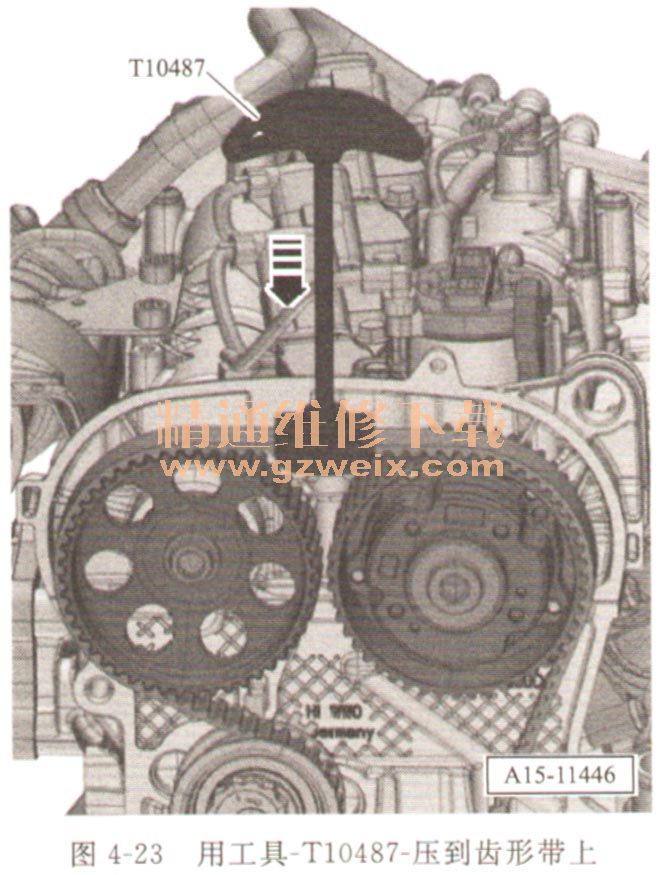

说明：如果无法插入凸轮轴固定装置T10494：如图4-23所示，用装配工具T10487压到齿形带上，同时将凸轮轴固定装置T10494插入凸轮轴内至限位位置，然后用手拧紧嗦栓。

26拆卸多楔带轮。
注意：不要损坏密封面。凸轮轴固定装置T10504不允许作为固定支架使用。
27拧出进气侧凸轮轴正时齿轮上的螺旋塞1，为此使用固定支架T10172及适配接头T10172/1（见图4-24）。

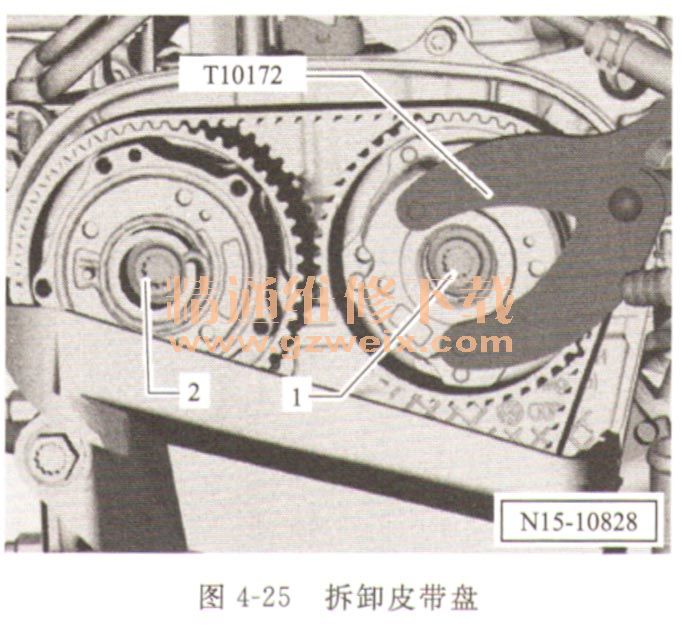

    28如图4-25所示，将螺栓1、2松开约一圈，为此使用固定支架T10172及适配接头T10172／1。

    29拆卸皮带盘。

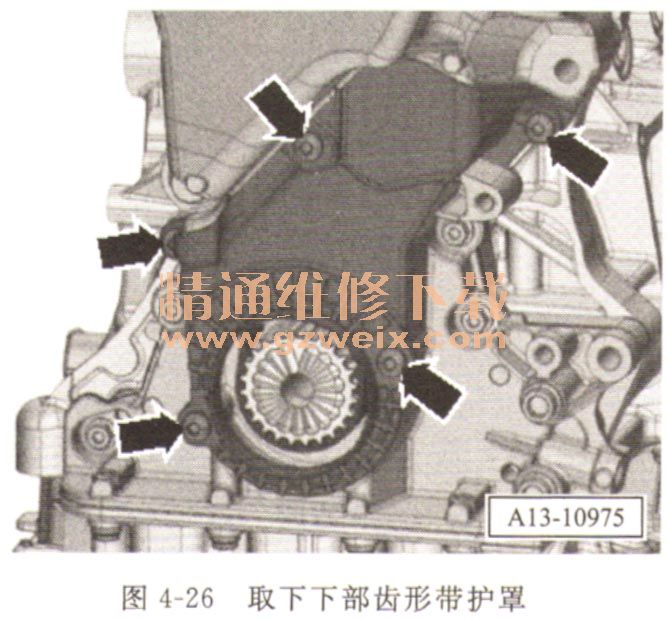

    30拧下如图4-26中箭头所示的螺栓，取下下部齿形带护罩。

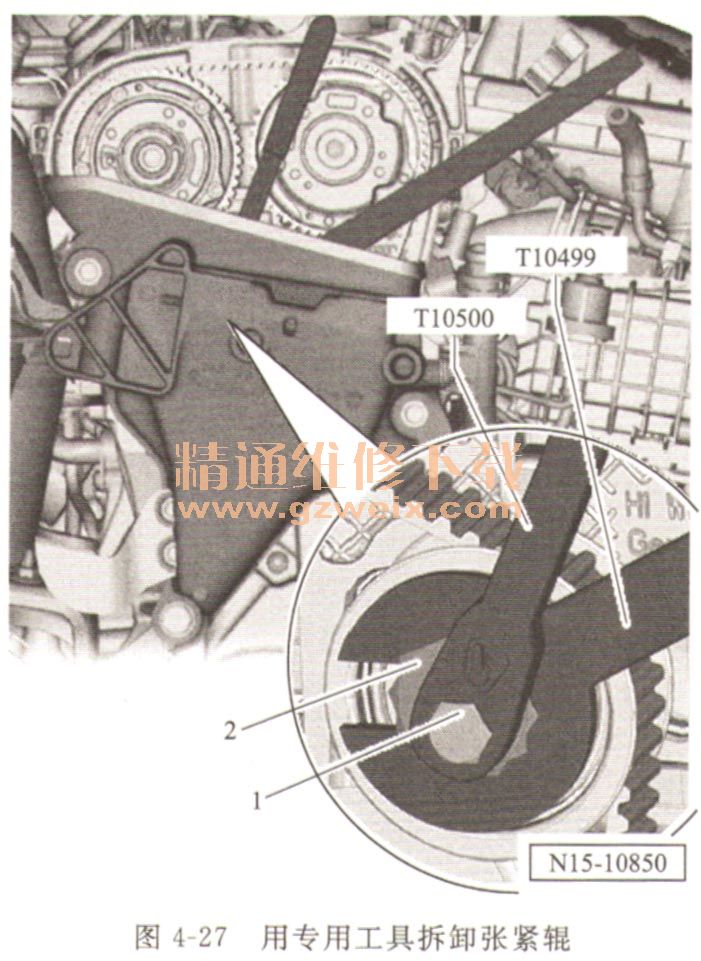

    31将开口度30的环形扳手T10499装在张紧轮的偏心轮2上。
    32将螺栓1用开口度13的工具头T10500松开。
    33用环形扳手SW 30 T10499松开偏心轮2上的张紧辊（见图4-27）。

注意：已使用过的齿形带如果颠倒了转动方向会导致损坏·在拆卸齿形带之前，用粉笔或记号笔记下转动方向，以方便重新安装。
34取下齿形带。

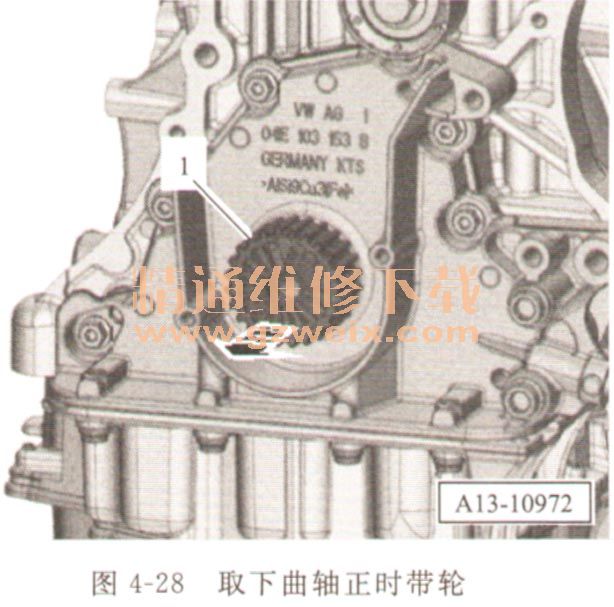

    35沿箭头方向取下曲轴正时带轮1（见图4-28）。
