拆卸步骤如下。
①排出冷却液。
②松开软管夹圈1、2，拆下空气导流管（见图4-10）。

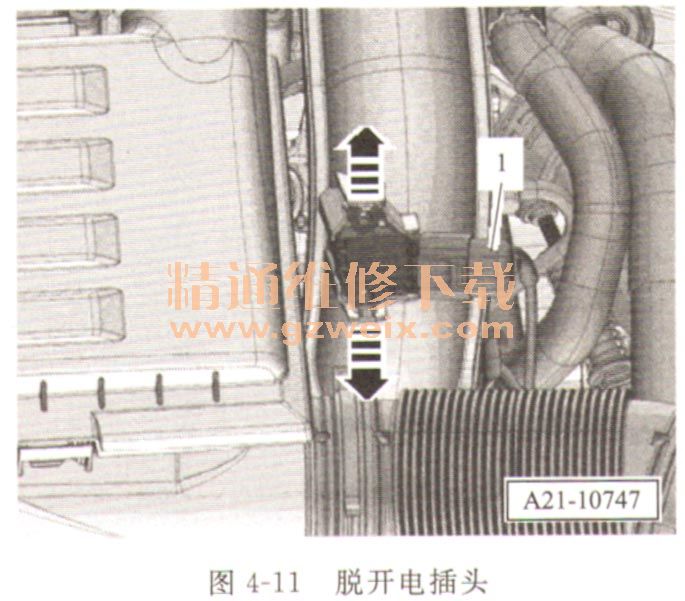

③开电插头1（见图4-11）。

提示：无需理会箭头所示处连接。
④用松脱工具T10527和T10527/1松开卡子。
⑤取下空气导流管1，见图4-12。

⑥按压解锁按钮
⑦拧出螺栓箭头
⑧拧出螺栓A、
拆下至活性炭罐的软管1。
取下曲轴箱排气软管（见图4-13）。

D，将冷却液调节器盖1压向侧面（见图4-14）。

⑨如有必要，露出冷却液软管。
⑩露出电导线束。
