（十四）整套自动变速器
    1．专用工具

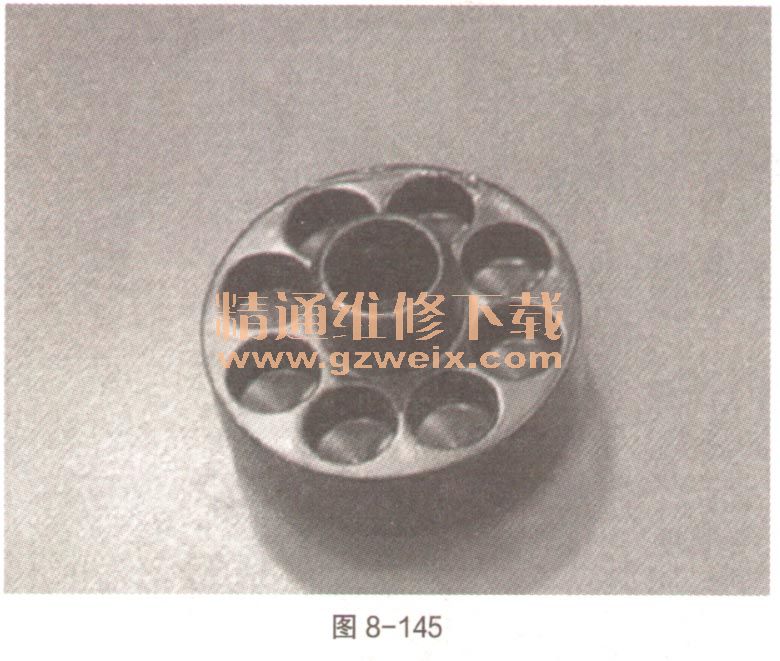

    缓冲块转动工具，如图8-145。

    2。拆卸
    （1） V8发动机相位检测工装套件（900028147）。
    （2）将车辆驾驶至升降机上。
    （3）断开蓄电池。
    （4）拆除发动机舱盖。

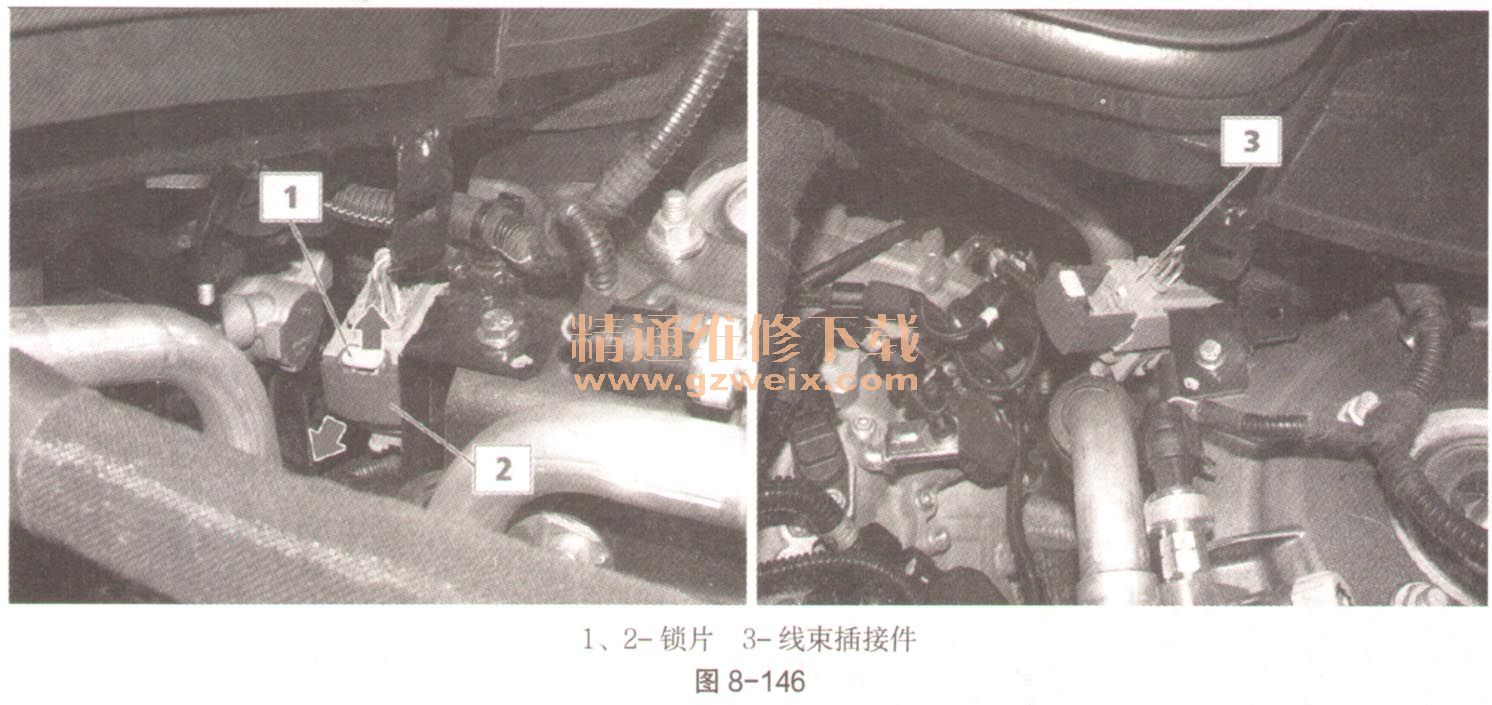

    （5）向上拨动锁片（如图8-146中1），向前拨动锁片（如图8-146中2）并断开变速器线束插接件（如图8-146中3）。

    （6）拆下变速器软管总成。
    （7）拆下发动机下方加强件十字轴。
    （8）排空冷却液系统。
    （9）拆卸前车身底部护板。

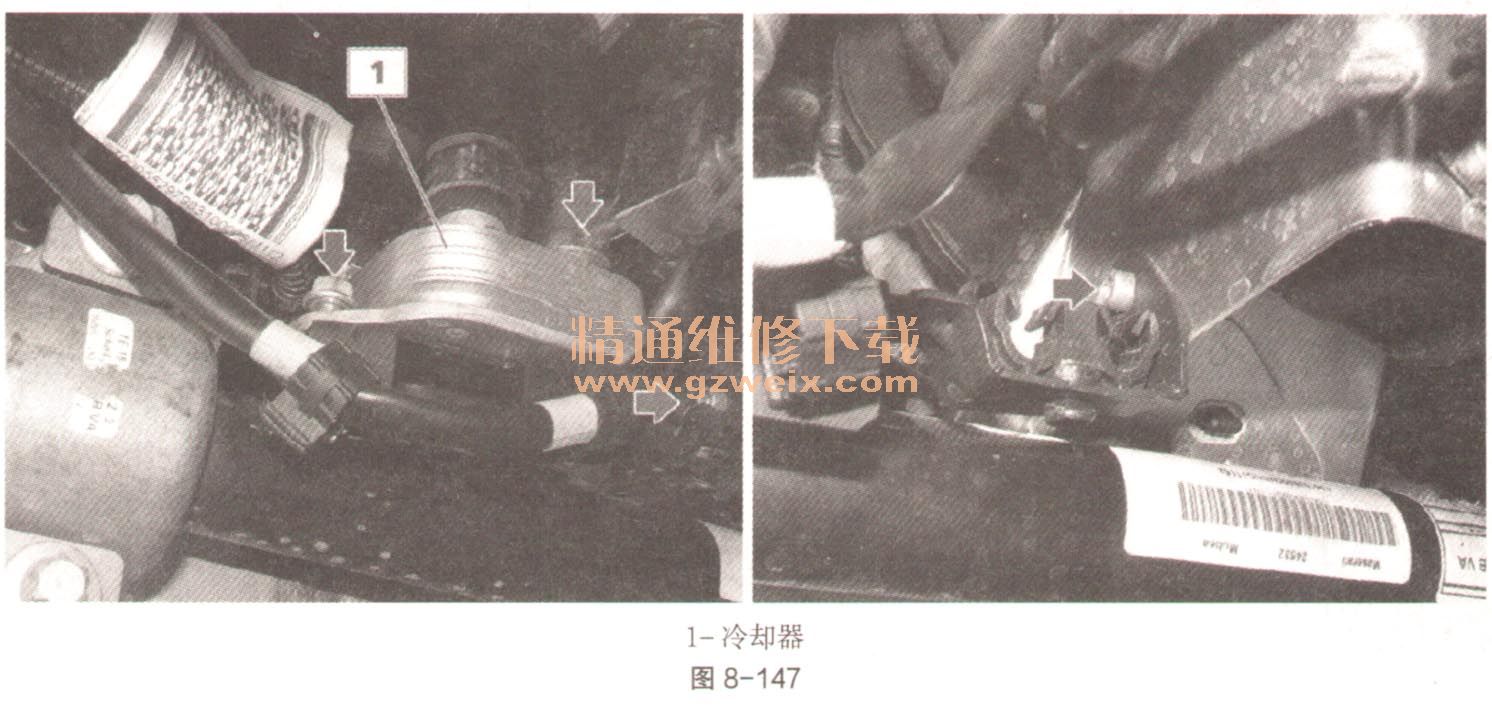

    （10）旋下液压动力转向油冷却器（如图8-147中1）的3个紧固螺钉。

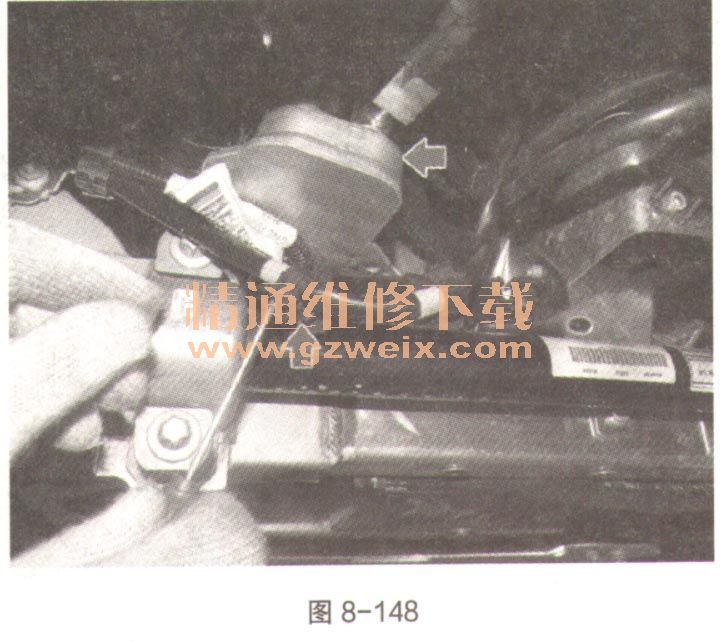

    （11）为便于下列操作，从固定夹上松开线束并小心移开液压动力转向油热交换器，如图8-148。

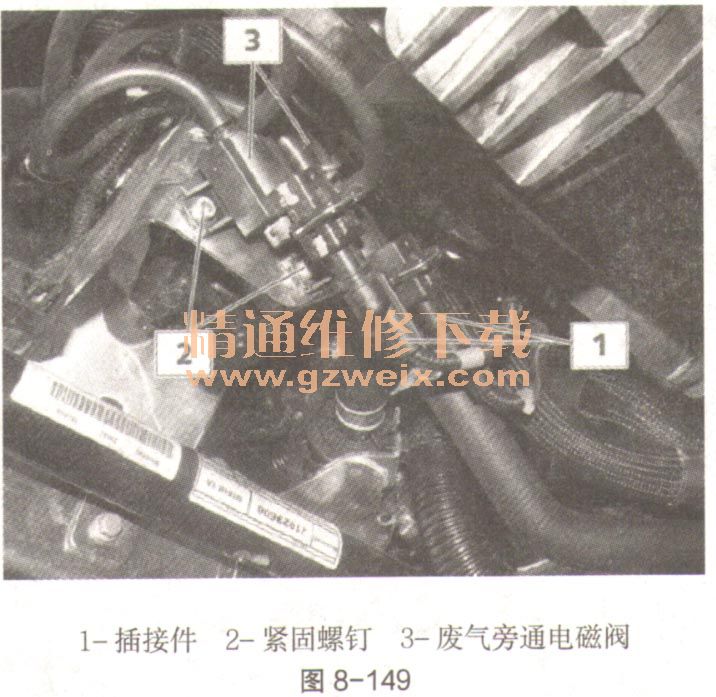

    （12）断开插接件（如图8-149中1），旋下二次空气泵支撑支架上的4个紧固螺钉（如图8-149中2），然后拆下2个废气旁通电磁阀（如图8-149中3）。

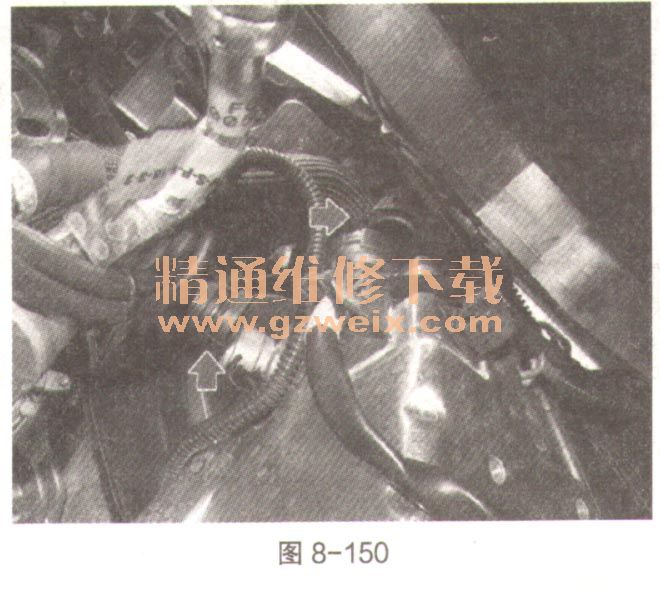

    （13）二次空气泵下断开2根如图8-150管路。

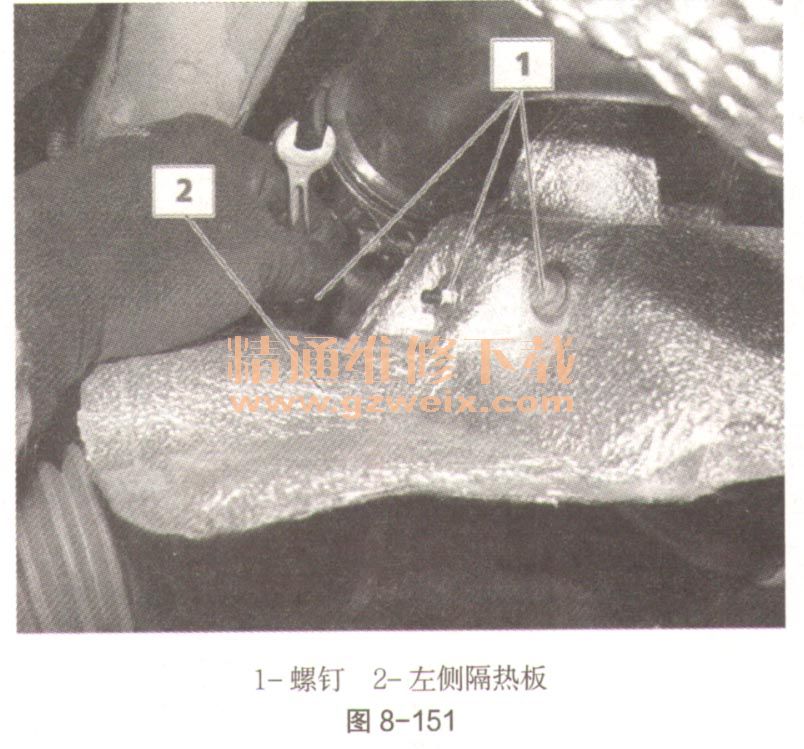

    （14）旋下3个螺钉（如图8-151中1），然后拆下左侧隔热板（如图8-151中2）。

    （15）旋下转向柱万向节螺钉，然后脱开万向节，如图8-152。

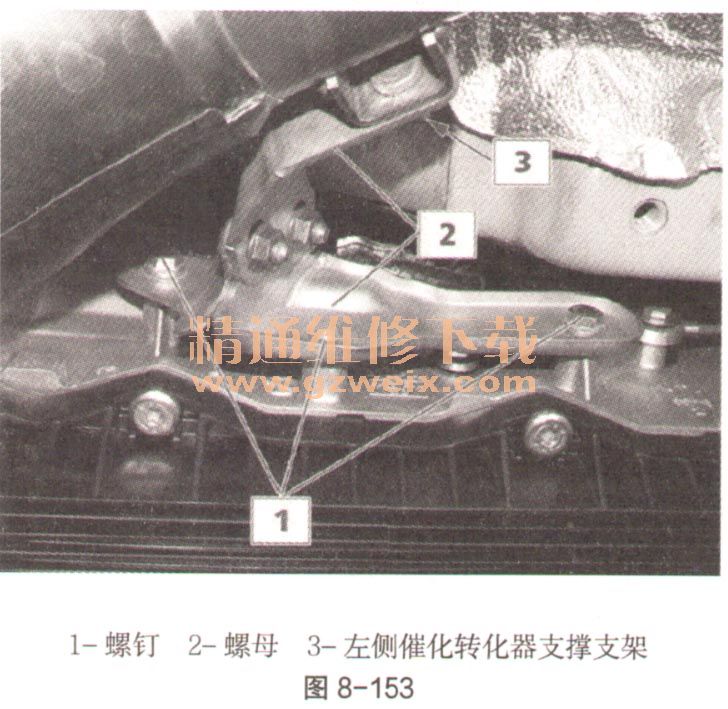

    （16）旋下3个螺钉（如图8-153中1）和2个螺母（如图8-153中2），然后拆下左侧催化转化器支撑支架（如图8-153中3）。

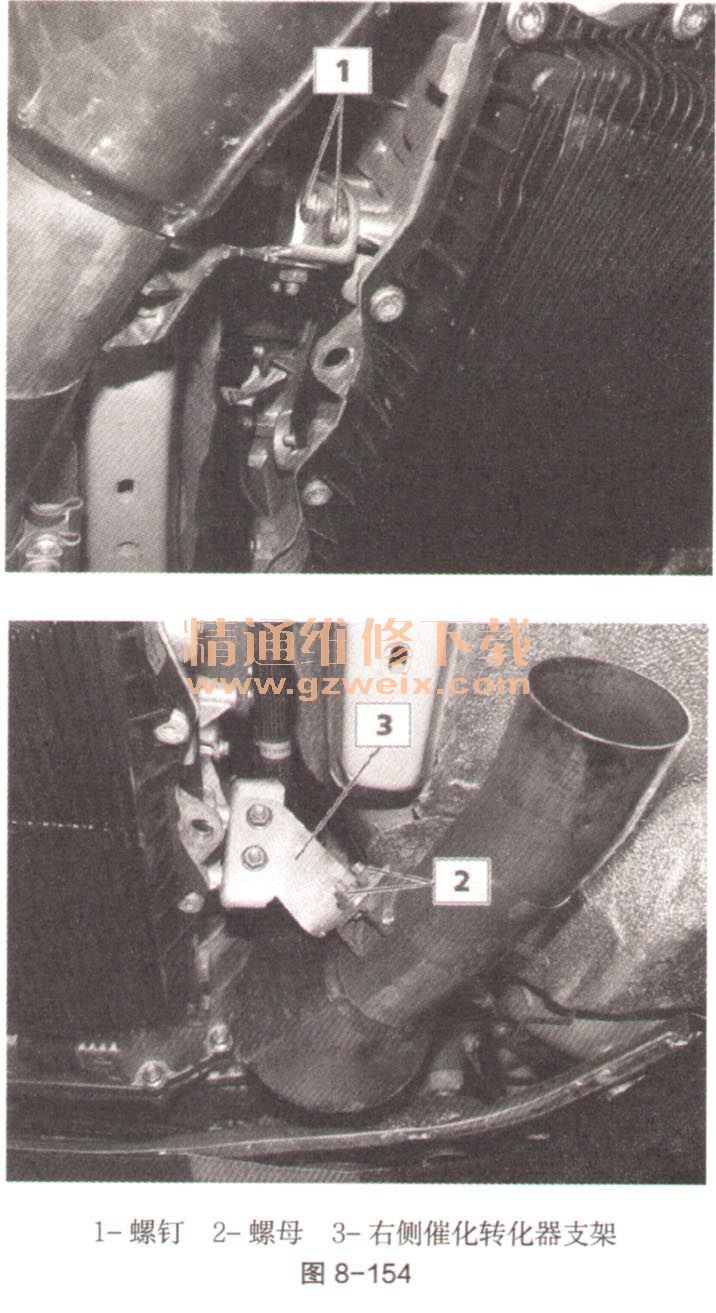

    （17）旋下位于右侧催化转化器支架（如图8-154中3）上的2个螺钉（如图8-154中1）和2个螺母（如图8-154中2），然后拆除。

（18）拆卸催化转化器。

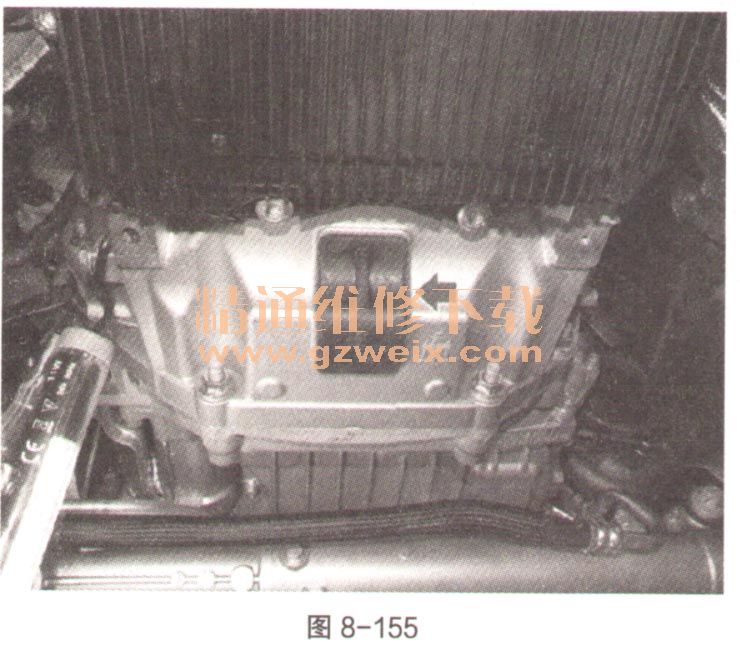

（19）拆下变速器壳体检修孔盖，如图8-155。
