（六）传动链
    1．拆卸
    （1）拆下左侧正时链条。
    （2）拆下变速器链条固定蹄。
    （3）拆下变速器链条张紧器蹄。
    （4）拆下油泵链条。

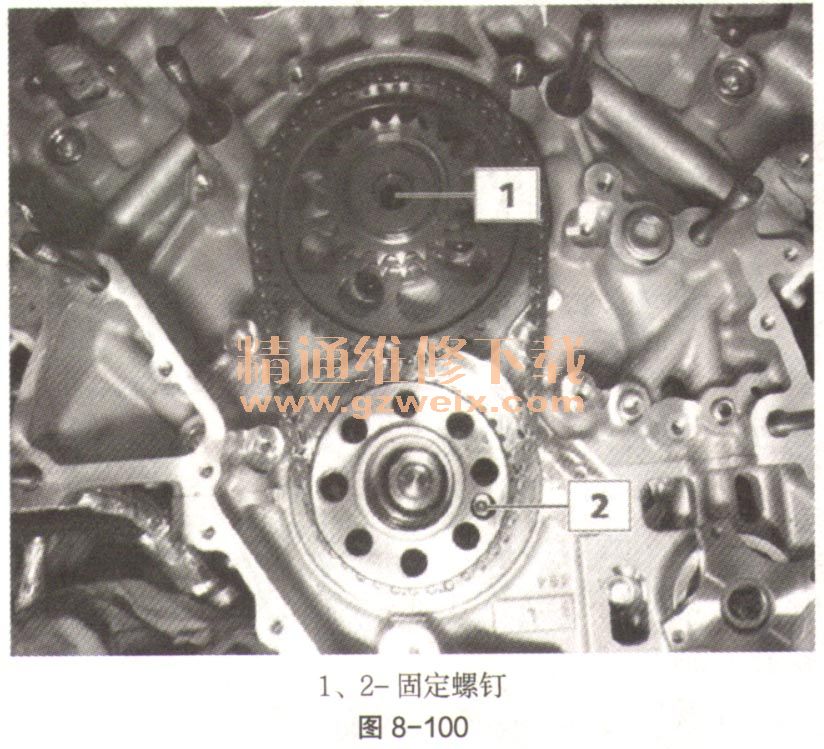

    （5）旋下固定螺钉（如图8-100中1和2）。

    （6）将变速器链条与变速器链轮和曲轴链轮一起松开然后拆下，如图8-101。

    2．重新安装
    （1）按照拆卸程序的相反顺序，重新安装之前拆卸的所有零部件。
    （2）紧固固定螺钉（如图8-102中1）至扭矩17N·m，紧固固定螺钉（如图8-102中2）至扭矩8N·m。

    （3）执行其余装配步骤。
