（七）传动齿轮
    传动齿轮拆卸和重新安装参见传动链拆卸／重装或更换步骤。

    （八）传动链固定滑动板
    1．拆卸
    （1）拆卸后正时盖。

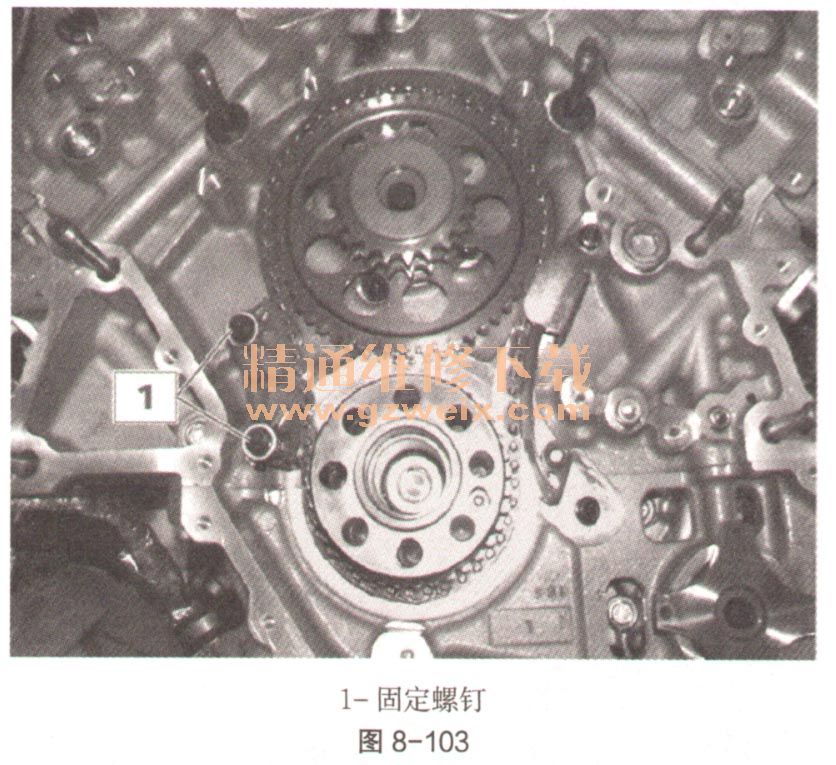

    （2）旋下2个固定螺钉（如图8-103中1）。

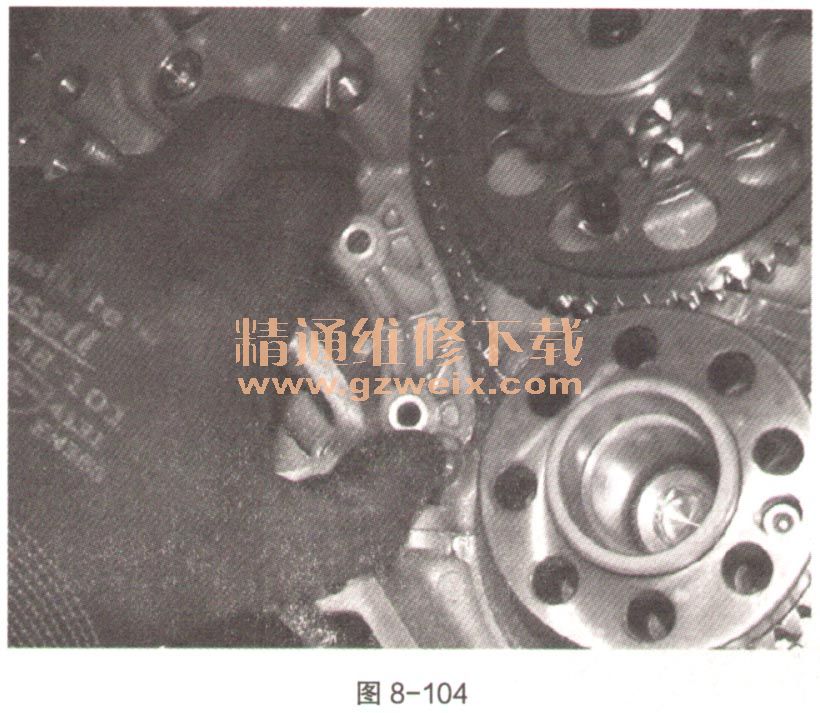

    （3）拆下变速器链条固定蹄，如图8-104。

    2．重新安装
    （1）按照拆卸程序的相反顺序，重新安装之前拆卸的所有零部件。

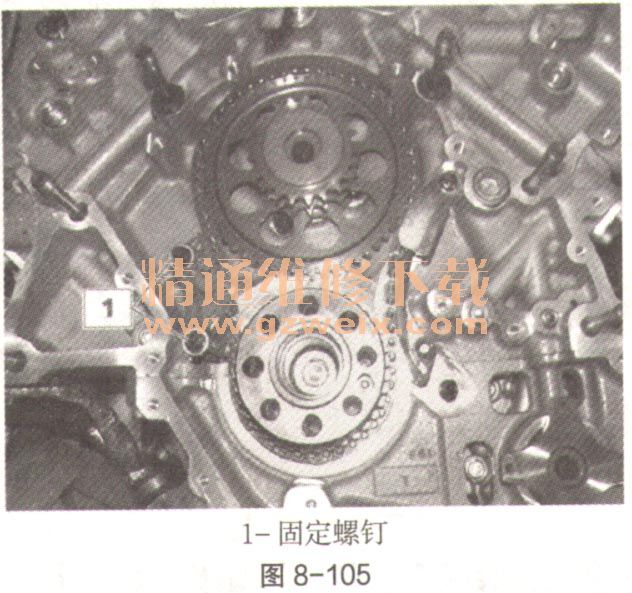

    （2）将2个固定螺钉（如图8-105中1）紧固至扭矩10N·m。

    （3）执行其余装配步骤。
