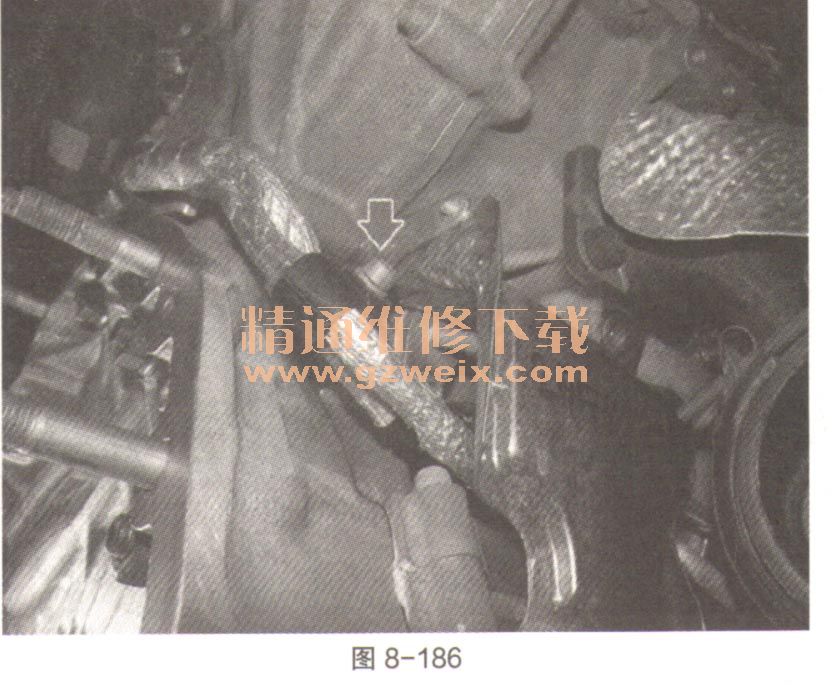

（12）松开电缆支撑架的固定螺栓，如图8-186。

    （13）松开指示的2个螺栓并拆卸防热护罩（如图8-187中1）。

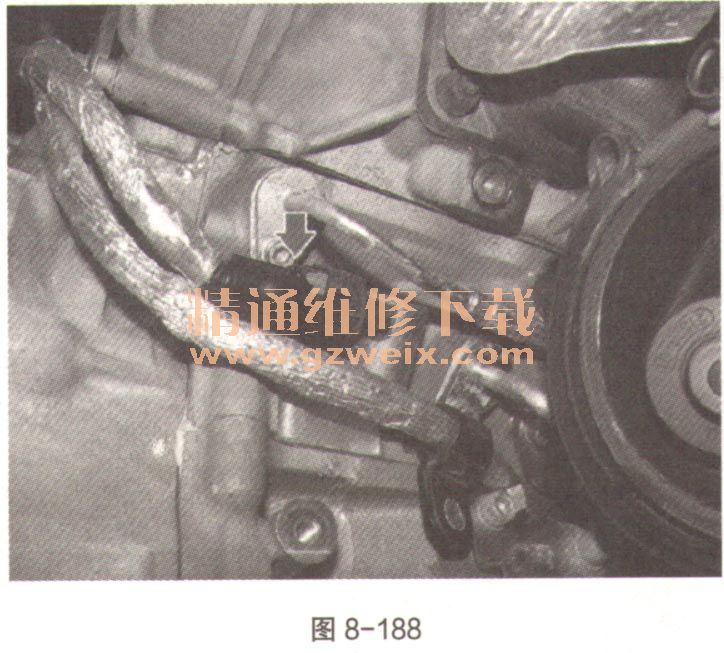

    （14）断开发动机机油传感器的连接器，如图8-188。

    （15）松开固定螺母并取出发动机电缆（如图8-189中1）。

    （16）断开发电机连接器，如图8-190。

    （17）将至少1.5m长的电缆连接到发电机电缆，使得在重新装配中的后续再定位更加方便，如图8-191。

    （18）如图8-192，取出发电机的电缆并固定先前绑住的电缆末端。

    （19）从其固定夹子上断开电缆，如图8-193。

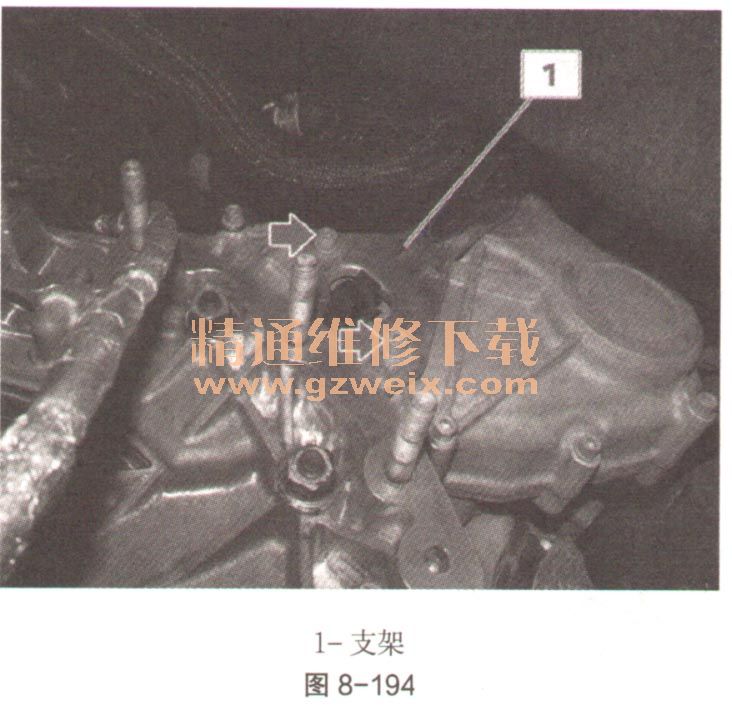

    （20）松开指示的2个螺栓并拆卸支架（如图8-194中1）。

    （21）松开指示的夹子并拆掉变速器的冷却液回流管，如图8-195。

    （22）松开指示的夹子并拆掉变速器的冷却液进液管，如图8-196。
