（二）发动机舱护盖
    1．拆卸

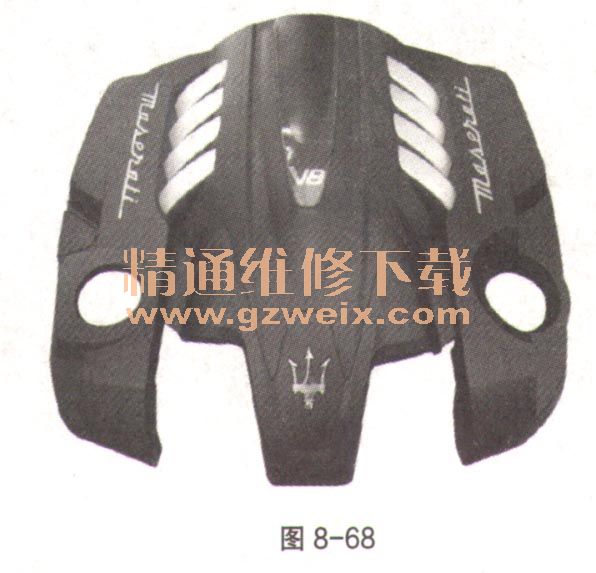

    （1）发动机外侧板被按压固定至8个发动机上的专用球头销上，如图8-68。

    （2）用于固定发动机外侧板的8个橡胶底座，如图8-69。

    （3） 8个球头销位于发动机上，如图8-70。

    （4）打开发动机罩。

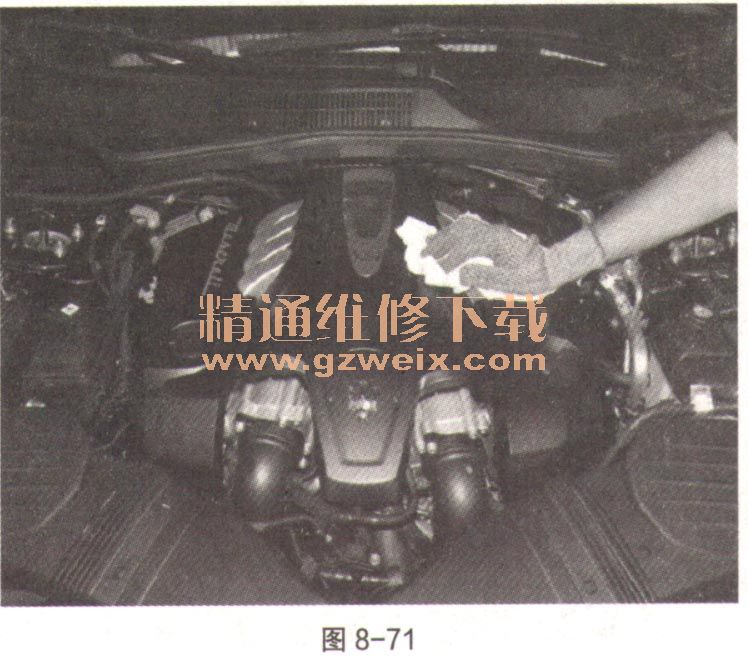

    （5）用干净的布和合适的除油剂小心地清洁发动机外侧板，如图8-71。

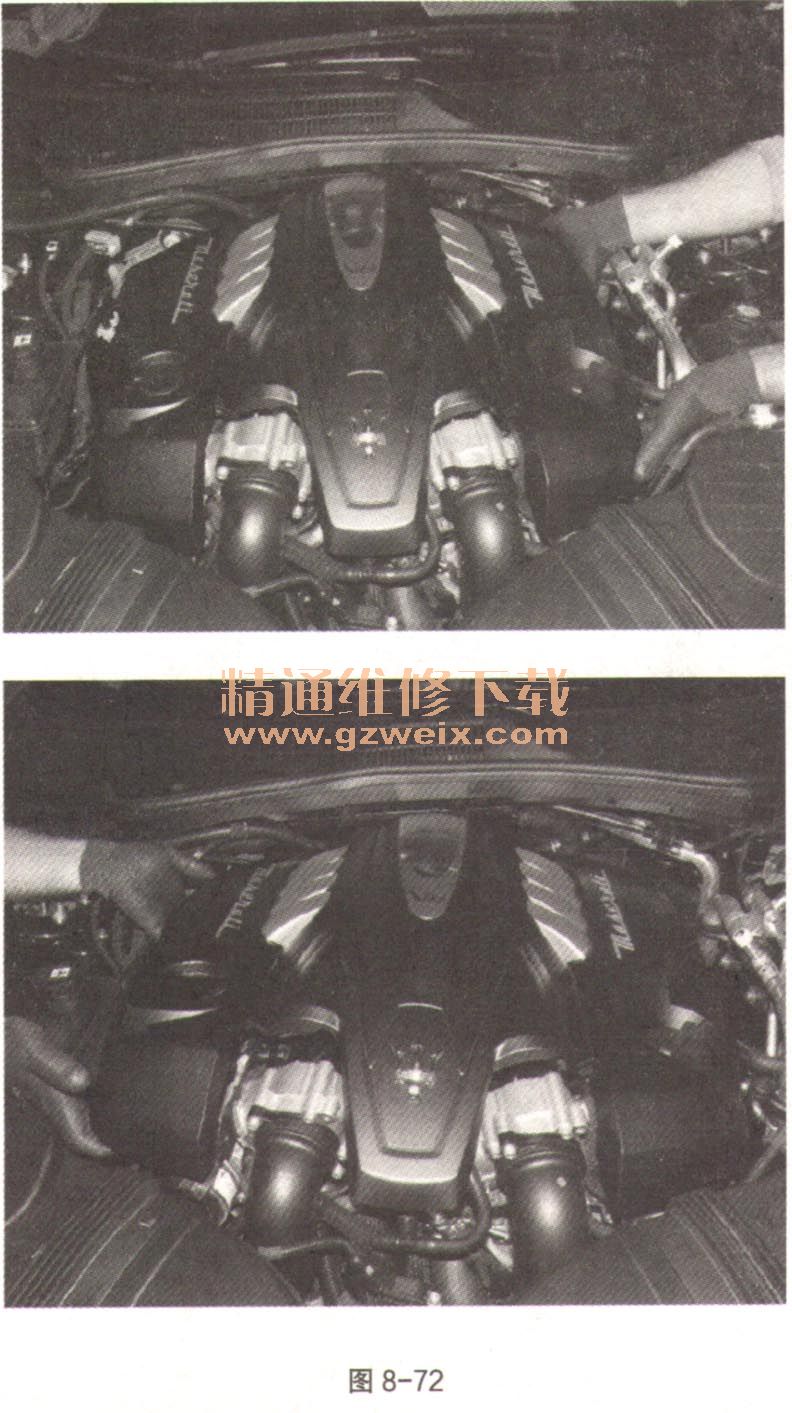

    （6）拆卸时要格外注意，先抬起发动机外侧板左侧端部，之后再抬起右侧端部，如图8-72。

   （7）拆卸发动机舱外侧板，如图8-73。

     2．安装

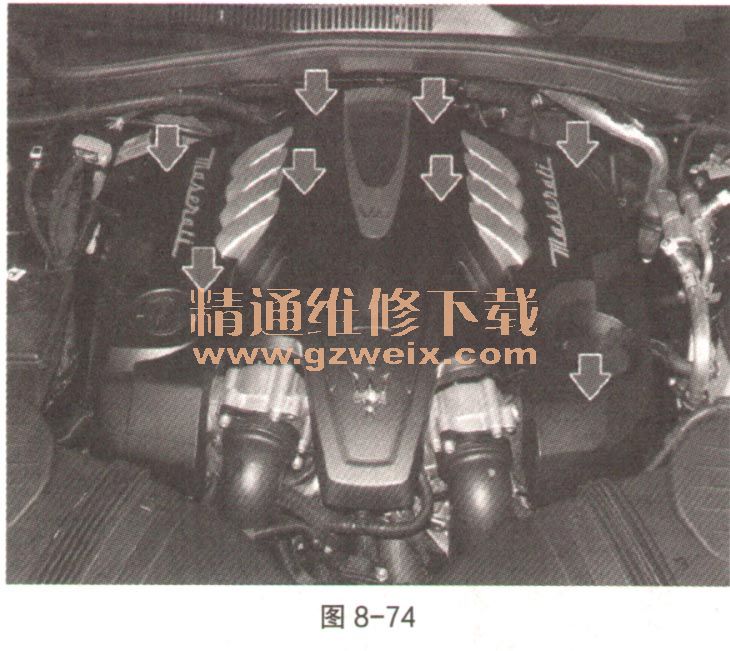

    小心地将发动机舱外侧板放置在球头销上并按下8个相应接头处，如图8-74。
