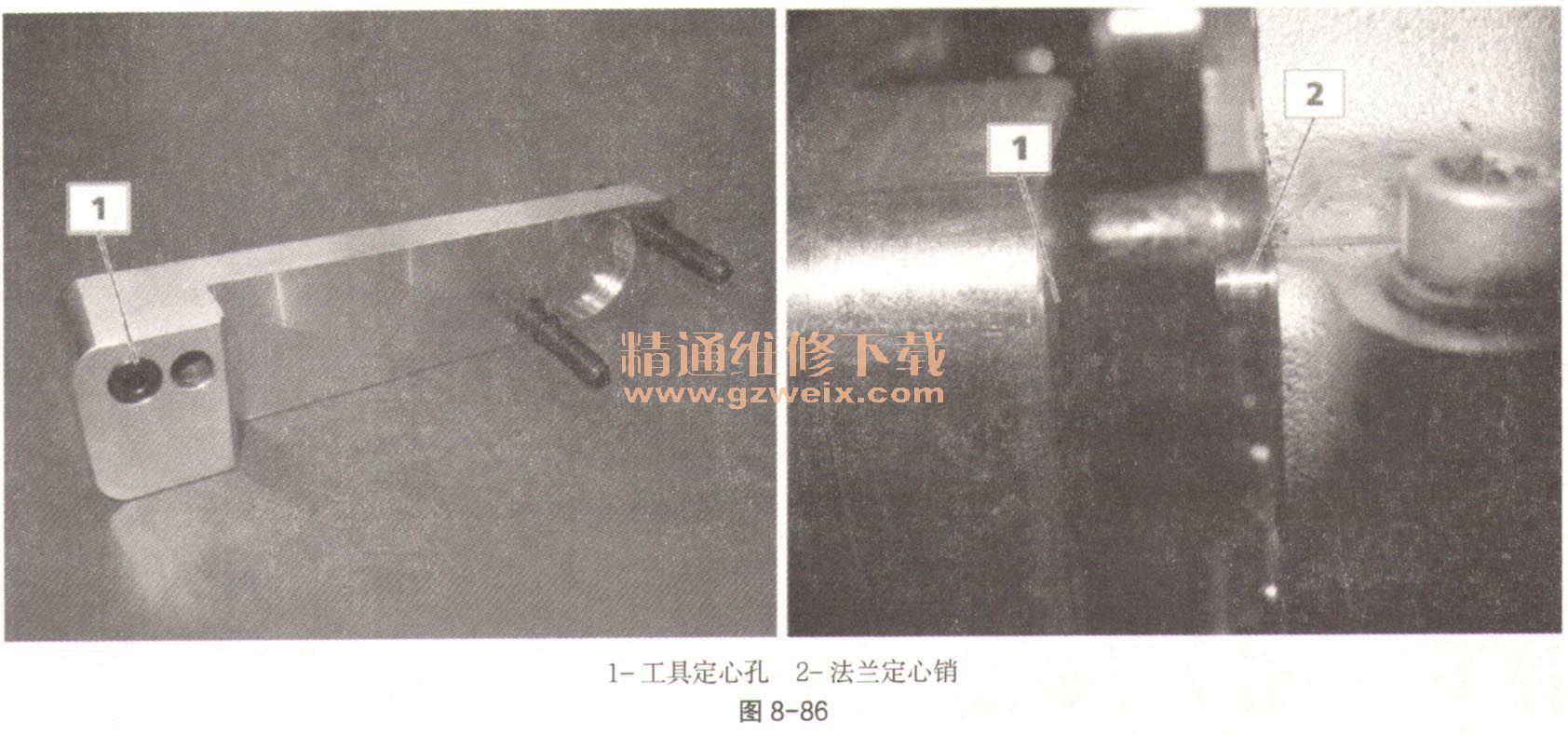

（12）确保工具定心孔（如图8-86中1）与发动机法兰定心销（如图8-86中2）对齐。

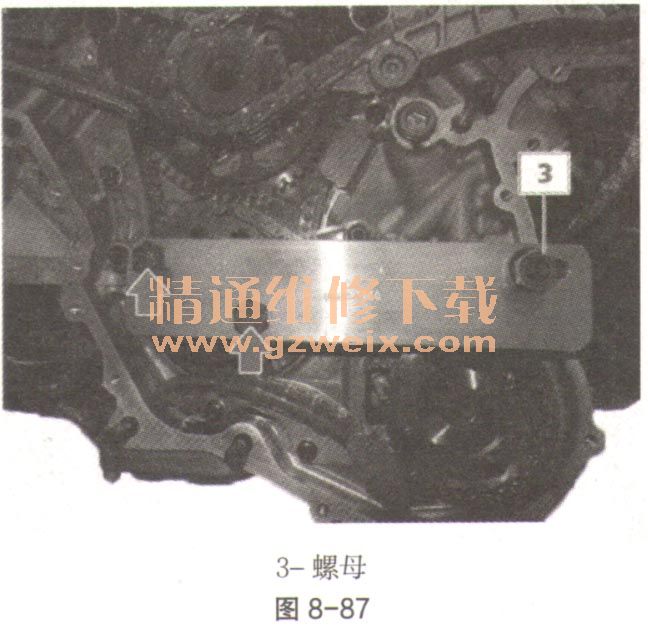

    （13）紧固2个如图8-87螺钉，然后用手拧紧发动机法兰双头螺栓上的螺母（如图8-87中3）（工具未提供）。

    （14）曲轴和凸轮轴置于正时条件。
    （15）压紧上部液压张紧器并用合适的销（如图8-88中1）使其固定。

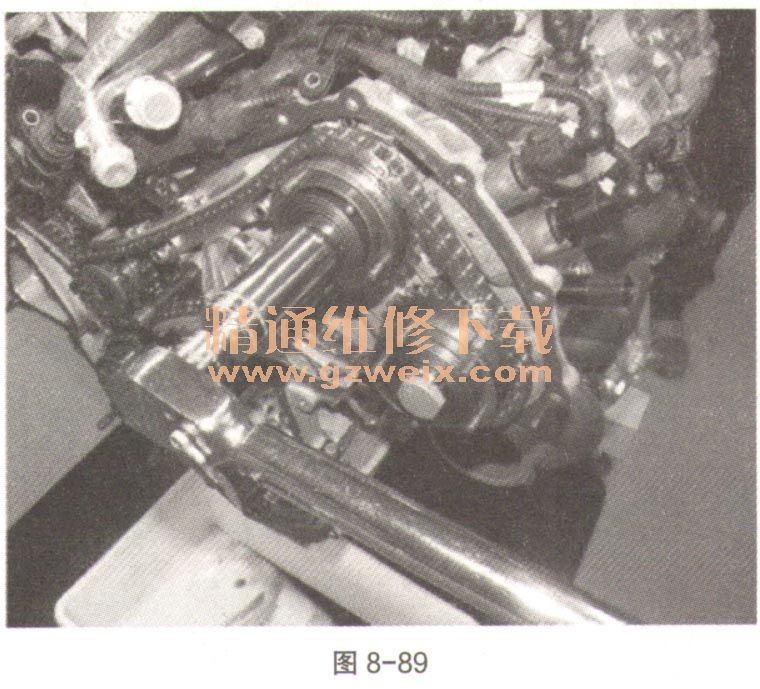

    （16）顺时针转动以松开正时调节器固定螺钉，如图8-89。

    （17）拆下固定螺钉，如图8-90。

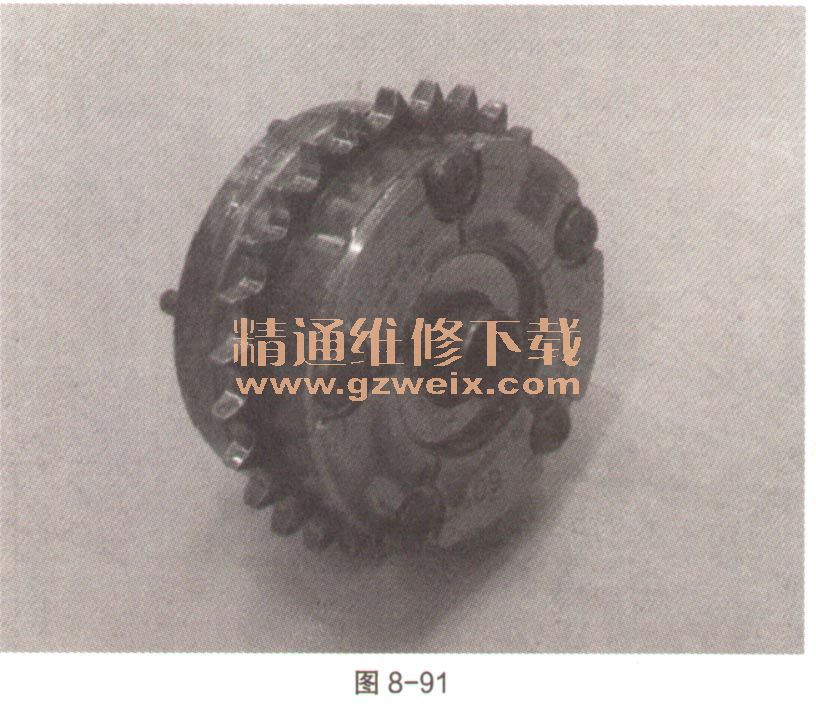

    （18）滑出，然后将正时调节器从正时链条上松开将其拆下，如图8-91。

    （19）拆下钻石抛光垫圈，如图8-92。

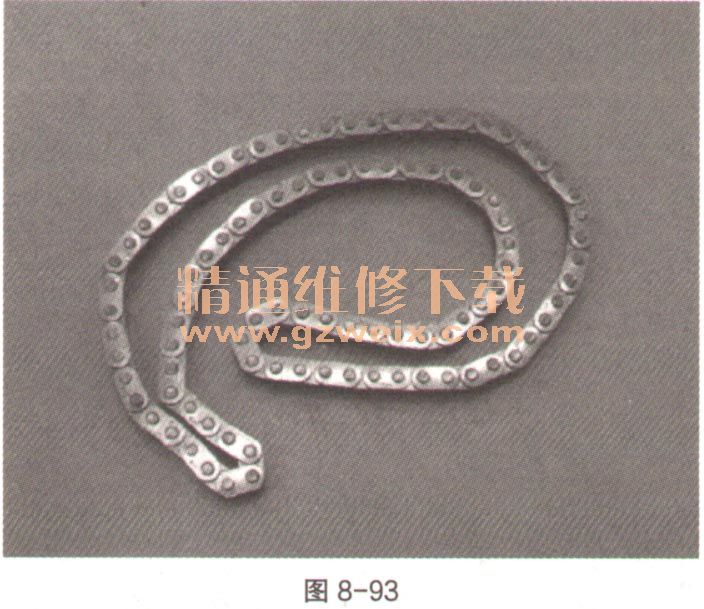

    （20）从其外壳上拆下链条，如图8-93。


    2．重新安装
    （1）按照拆卸程序的相反顺序，重新安装之前拆卸的所有零部件。

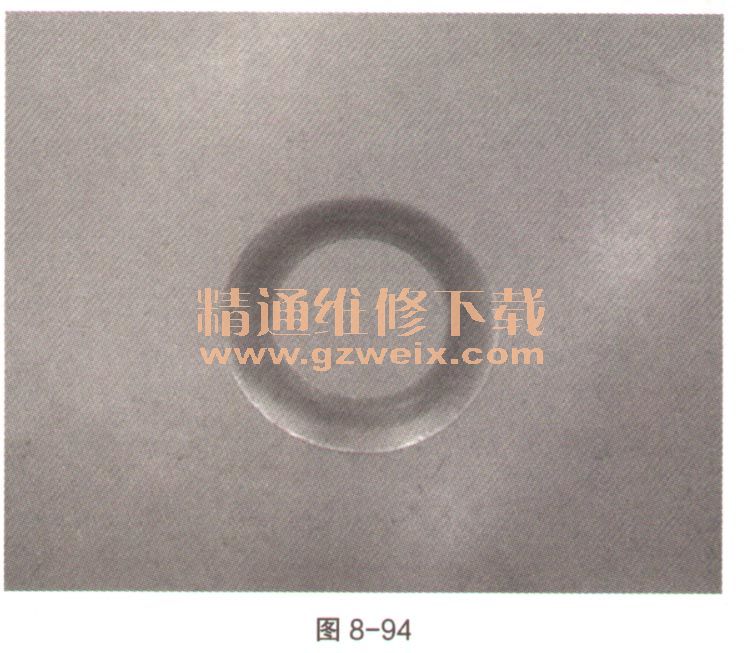

    （2）始终更换钻石抛光垫圈，如图8-94。

    （3）将正时调节器紧固螺钉紧固至扭矩120N·m（预紧扭矩为50N·m+70°），如图8-95。紧固前，用油脂涂抹螺钉。

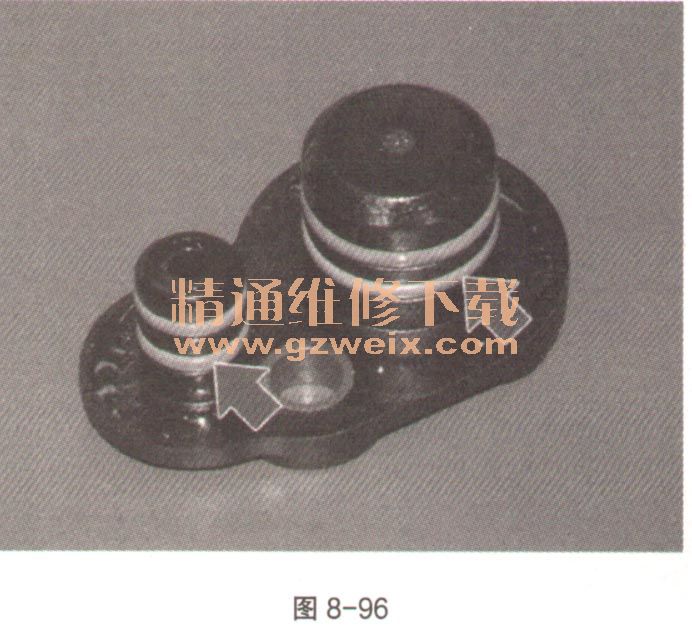

    （4）检查图8-96密封件是否受损，必要时进行更换。

    （5）执行其余装配步骤。
