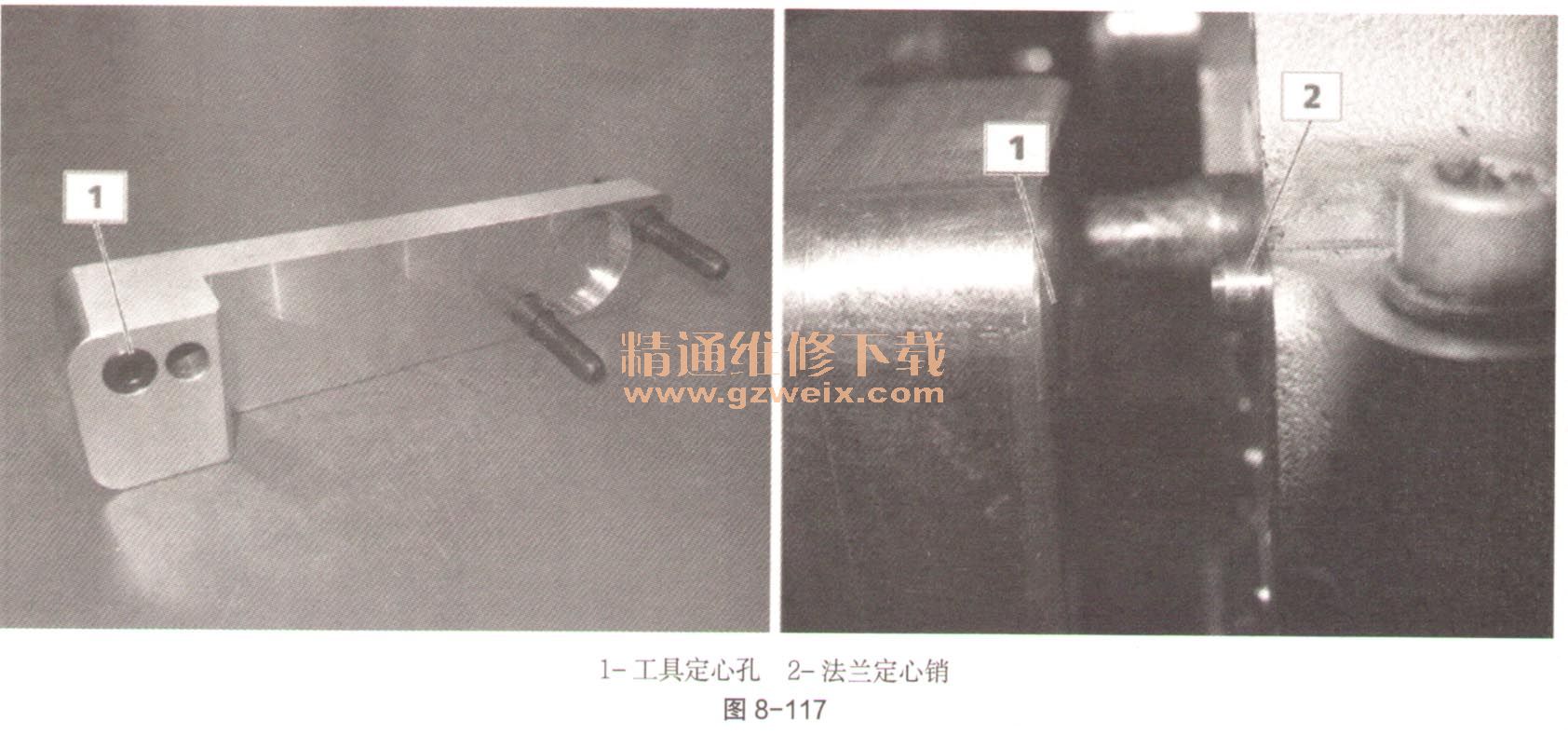

（12）确保工具定心孔（如图8-117中1）与发动机法兰定心销（如图8-117中2）对齐。

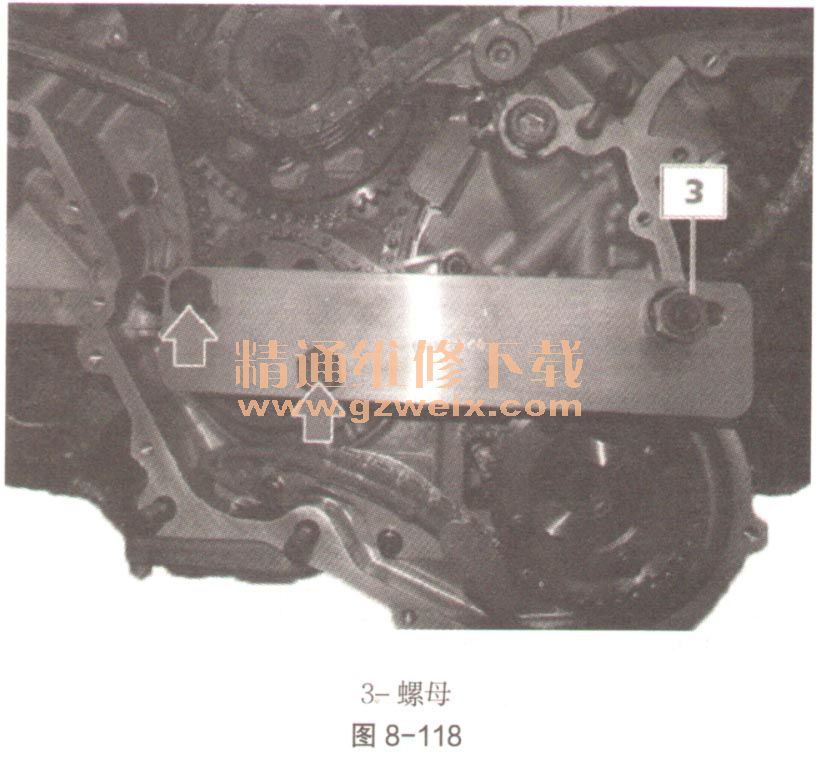

    （13）紧固2个图示螺钉，然后用手拧并紧固发动机法兰双头螺栓上的螺母（如图8-118中3）（工具未提供）。

    （14）曲轴和凸轮轴置于正时条件。

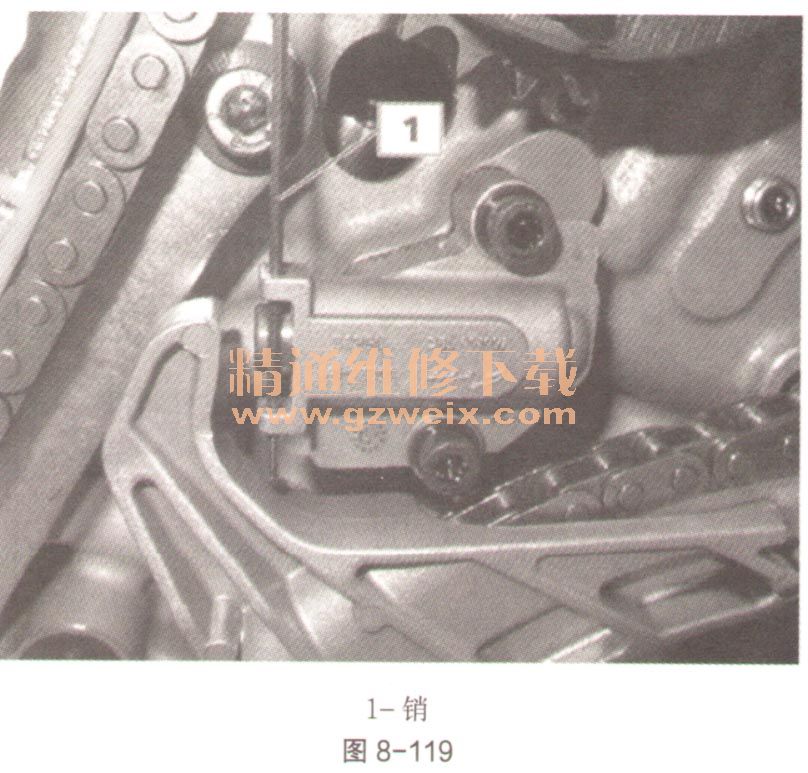

    （15）压紧上部液压张紧器并用合适的销（如图8-119中1）使其固定。

    （16）松开图8-120固定螺钉。

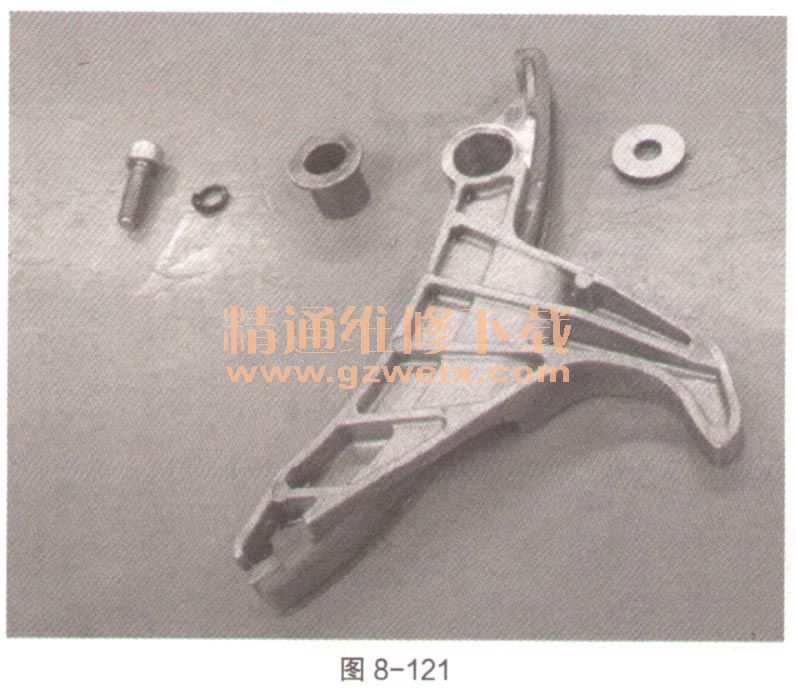

    （17）拆下右侧正时链条活动蹄，如图8-121。

    3．重新安装
    （1）按照拆卸程序的相反顺序，重新安装之前拆卸的所有零部件。

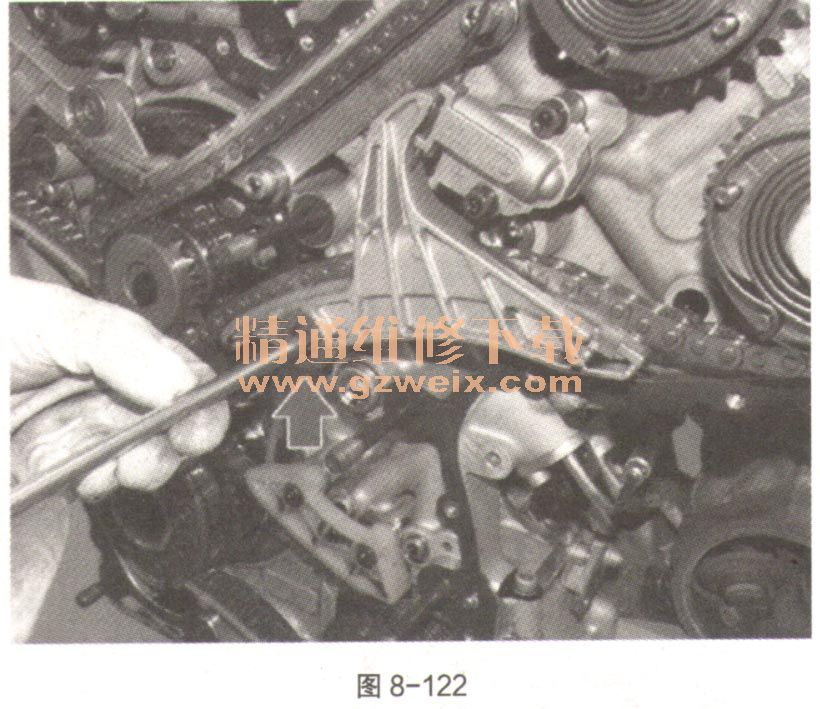

    （2）紧固图8-122固定螺钉至扭矩25N·m。

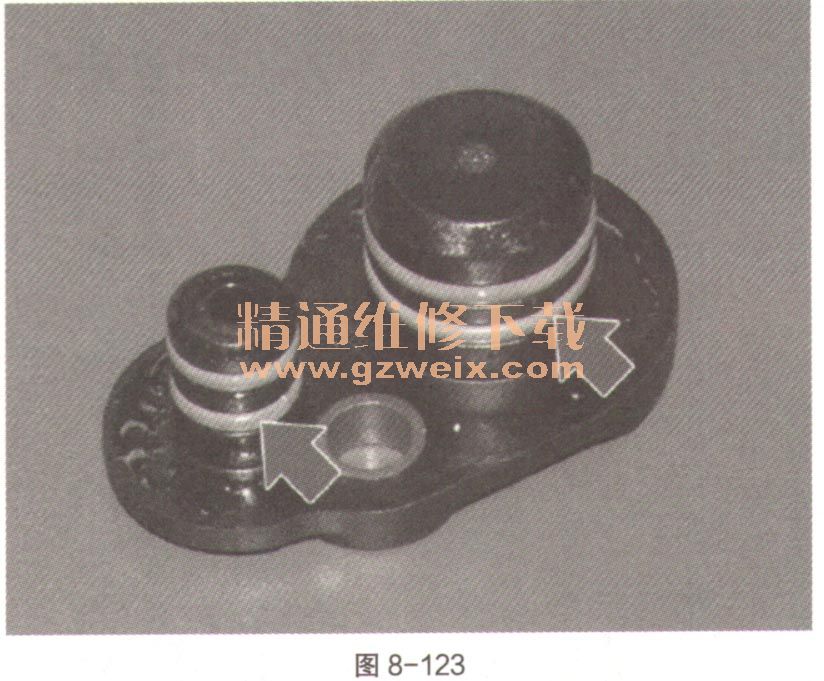

    （3）检查图8-123密封件是否受损，必要时进行更换。

    （4）执行其余装配步骤。
    （十）左侧正时传动链的活动滑槽
    拆卸和重新安装方法参见右侧正时传动链的活动滑槽拆卸／重装或更换。
