4．拆卸凸轮轴正时齿轮总成。

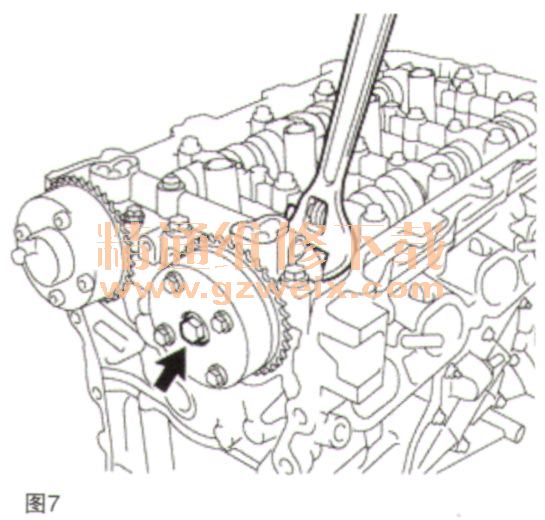

      （1）固定凸轮轴的六角部分的同时拆下凸缘螺栓，然后拆下凸轮轴正时齿轮总成，如图7所示。

    拆下凸轮轴正时齿轮总成前，确保锁销已松开。

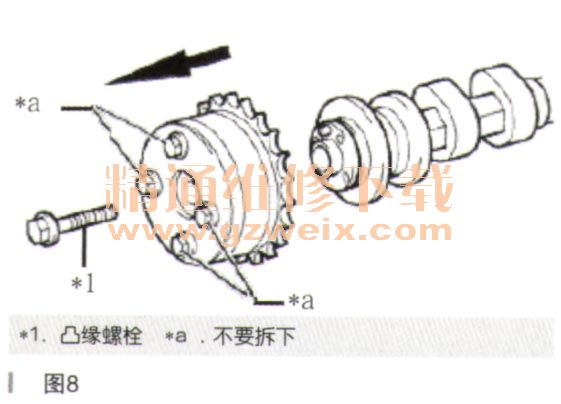

    不要拆下另外4个凸缘螺栓，如图8所示。

    从凸轮轴上拆卜凸轮轴正时齿轮总成时，使其保持水平。
    5．拆卸排气凸轮轴正时齿轮总成。

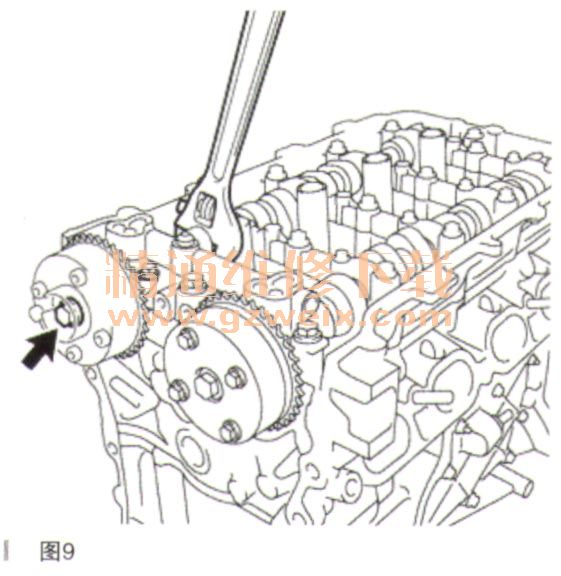

      （1）固定2号凸轮轴的六角部分的同时拆下凸缘螺栓，然后拆下排气凸轮轴正时齿轮总成，如图9所示。

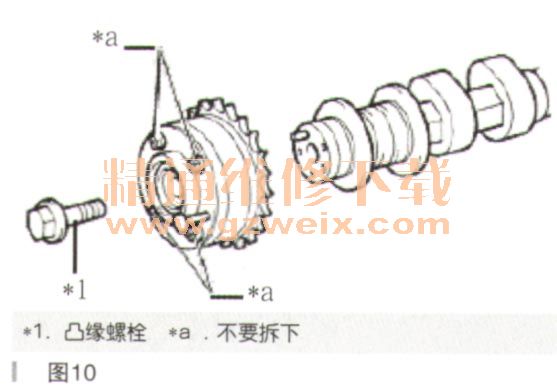

    不要拆下另外4个凸缘螺栓，如图10所示。

    从2号凸轮轴上拆下排气凸轮轴正时齿轮总成时，使其保持水平。
    6．拆卸凸轮轴轴承盖。

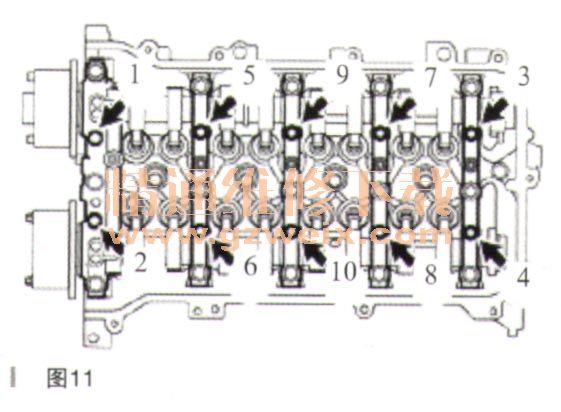

      （1）按图11中所示顺序，均匀拧松并拆下10个轴承盖螺栓。

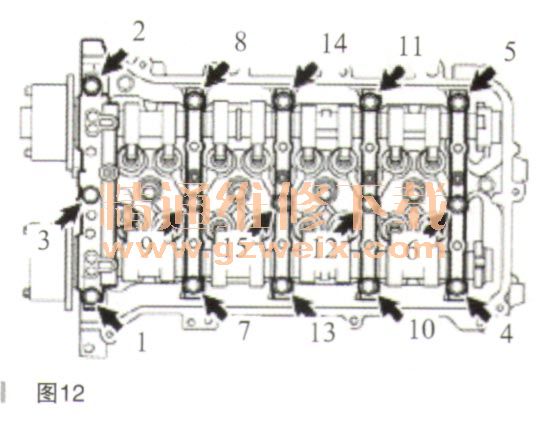

      （2）按图12中所示顺序，均匀拧松并拆下15个轴承盖螺栓。

    小心：保持凸轮轴水平的同时均匀拧松螺栓。
      （3）拆下5个凸轮轴轴承盖。
    提示：按正确的顺序摆放拆下的零件。
