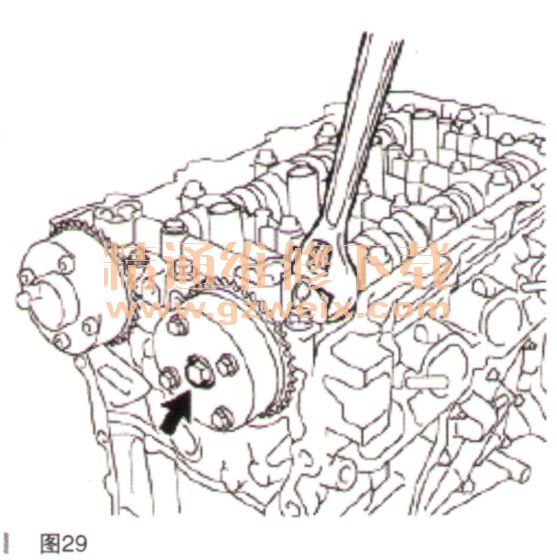

（4）固定凸轮轴六角部分的同时紧固凸缘螺栓，如图29所示。

    扭矩：54 N·m。

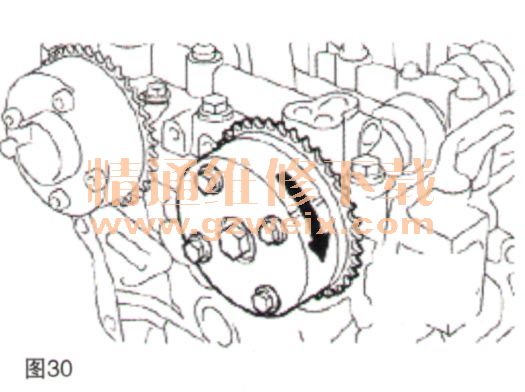

      （5）检查并确认凸轮轴正时齿轮总成可朝延迟方向（顺时针）移动并锁止在最大延迟位置，如图30所示。

    10．安装排气凸轮轴止时齿轮总成。
    提示：更换排气凸轮轴正时齿轮总成后，执行维修后检查。

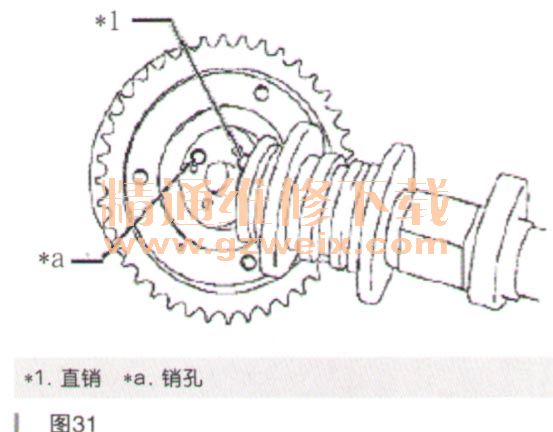

      （1）通过对准销孔和直销，将排气凸轮轴正时齿轮总成和2号凸轮轴连接起来。如图31所示。

    小心：不可强行推入排气凸轮轴正时一齿轮总成。否则凸轮轴直销顶部可能损伤排气凸轮轴正时齿轮总成的安装表面。
      （2）将排气凸轮轴止时齿轮总成轻轻压向2号凸轮轴并转动排气凸轮轴正时齿轮总成，将直销进一步推入销孔中。
      （3）检查并确认排气凸轮轴正时齿轮总成和凸轮轴法兰之间没有间隙，见图28。
      （4）固定2号凸轮轴的六角部分的同时紧固凸缘螺栓，见图29。
    扭矩：54 N·m。
      （5）检查排气凸轮轴正时齿轮总成锁止情况。
    确保排气凸轮轴正时齿轮总成锁止。
      11．安装链条分总成。
