8．安装凸轮轴壳分总成。

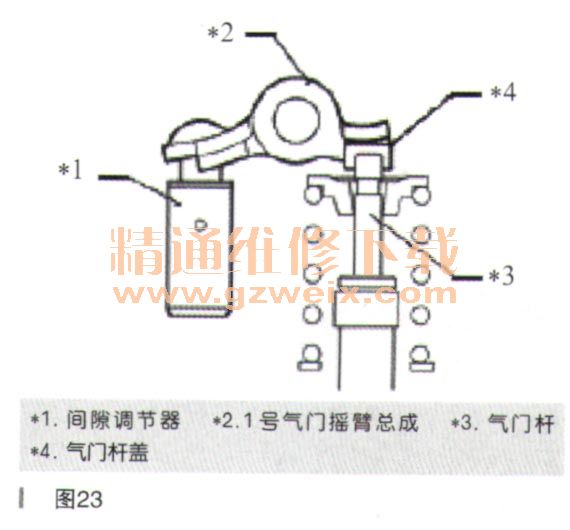

      （1）确保将1号气门摇臂分总成安装到如图23所示位置。

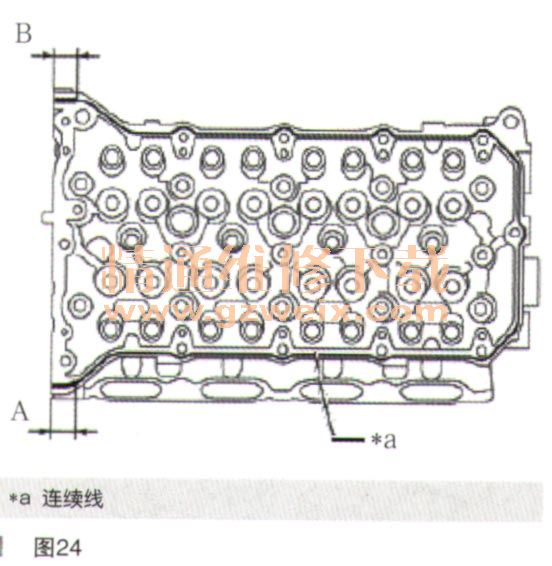

      （2）如图24所示，连续涂抹密封脸。

    密封胶：丰田原厂黑密封胶、THREE BOND 1207B或同等产品。
    标准密封胶直径如表所示。

    涂抹长度A和B：15mm。
    小心：清除接触面的所有机油。
    涂抹密封胶后3min内安装凸轮轴壳分总成，并在10min内紧固螺栓。
    安装后至少2h内不要启动发动机。
      （3）如图25所示，固定凸轮轴和2号凸轮轴。

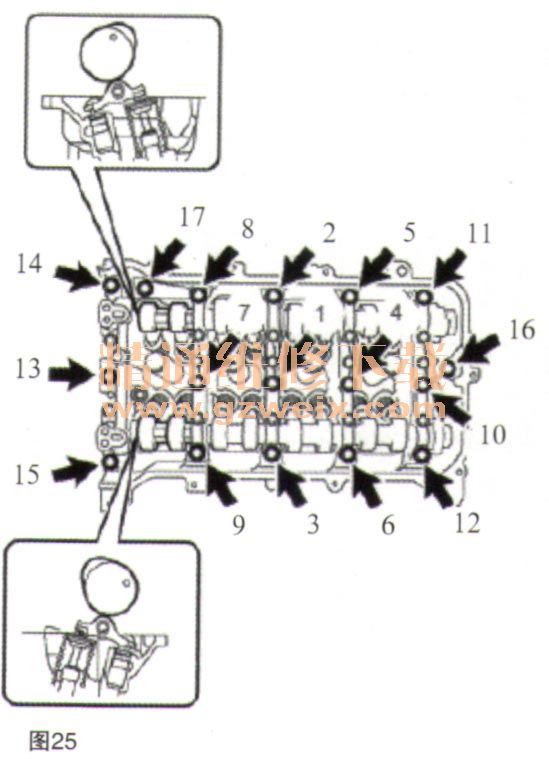

      （4）用17个螺栓安装凸轮轴壳分总成，并按图中所示顺序将其紧固。
    扭矩：27 N·m。
    小心：安装凸轮轴壳分总成后，确保凸轮凸角位于如图所示位置。
    如果在安装过程中任何螺栓松动，则拆下凸轮轴壳分总成、清洁安装表面并重新涂抹密封胶。
    如果在安装过程中因螺栓松动而拆下凸轮轴壳分总成，则应确保先前涂抹的密封胶未进入任何机油通道。
    安装凸轮轴壳分总成后，擦除凸轮轴壳分总成和汽缸盖之间渗出的密封胶。
    9．安装凸轮轴正时齿轮总成。
    提示：更换凸轮轴止时齿轮总成后，执行维修后检查。

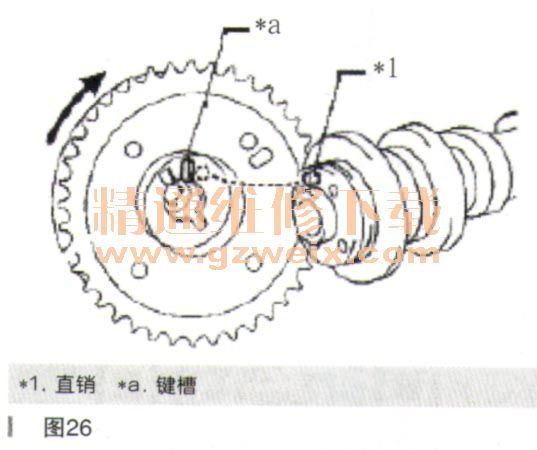

      （1）如图26所示，使直销和键槽错开，将凸轮轴正时齿轮总成和凸轮轴连接起来。

    小心：不要用力推凸轮轴正时齿轮总成。否则凸轮轴直销顶部可能损伤凸轮轴正时齿轮总成的安装表面。

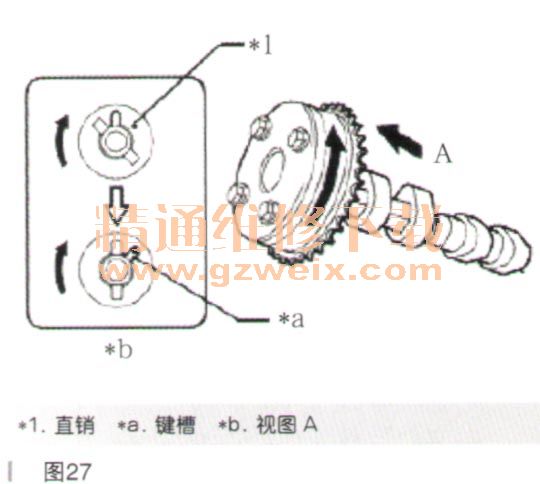

      （2）如图27所示，在将凸轮轴正时齿轮总成轻轻压向凸轮轴的同时，转动凸轮轴正时齿轮总成。将直销进一步推入键槽中。

    小心：不要使凸轮轴正时齿轮总成朝延迟方向（顺时针）转动。

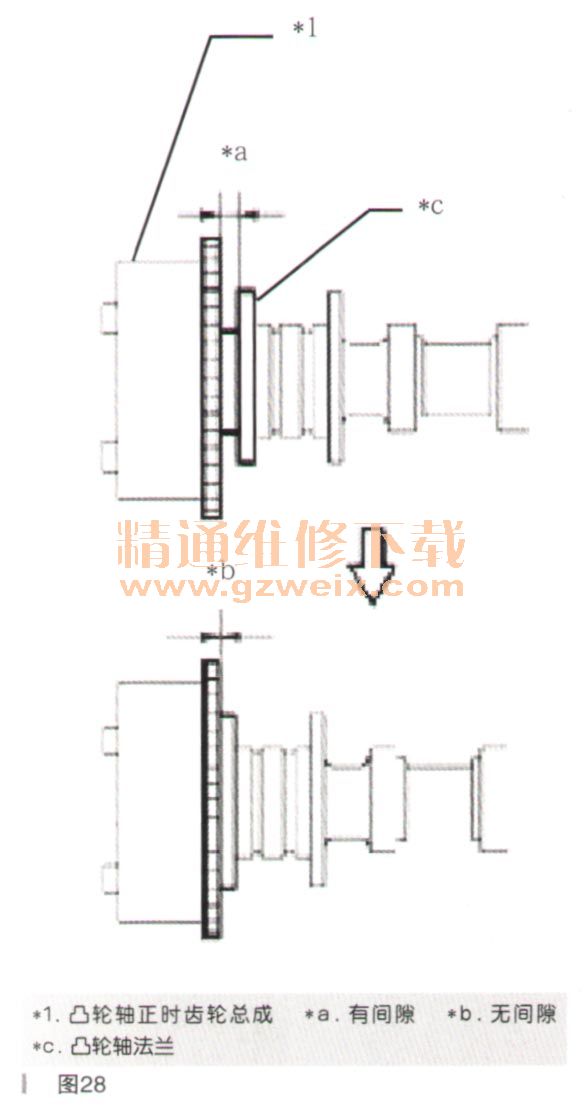

      （3）检查并确认凸轮轴正时齿轮总成和凸轮轴法兰之间没有间隙，如图28所示。
