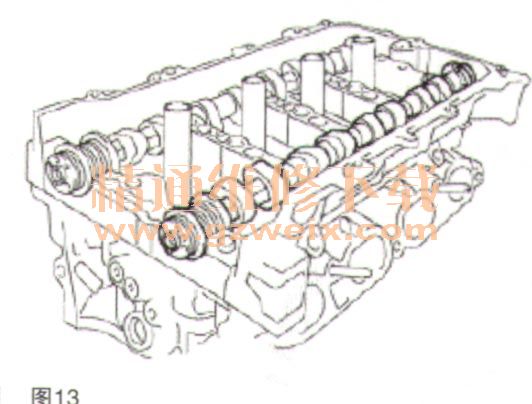

7．拆卸凸轮轴。
    拆下凸轮轴，如图13所示。

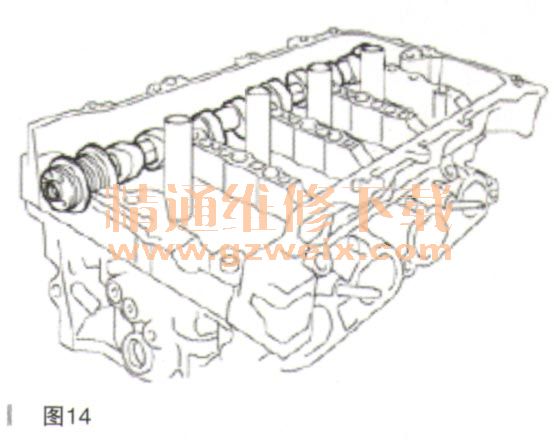

    8．拆卸2号凸轮轴。
    拆下2号凸轮轴，如图14所示。

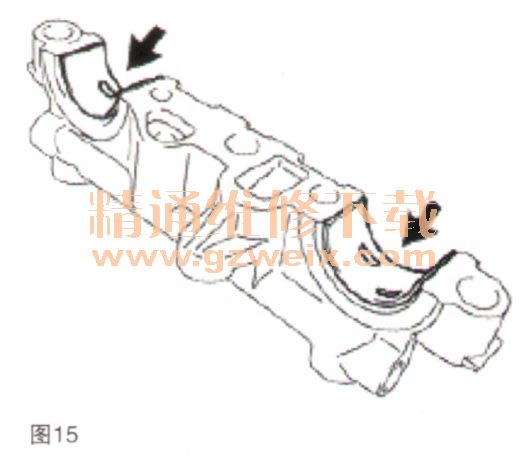

    9．拆卸1号凸轮轴轴承。
    拆下2个1号凸轮轴轴承，如图15所示。

    10．拆卸2号凸轮轴轴承。
    拆下2个2号凸轮轴轴承，如图16所示。

    11．拆卸1号气门摇臂分总成。
    12．拆卸气门间隙调节器总成。
    13．拆卸凸轮轴壳分总成。

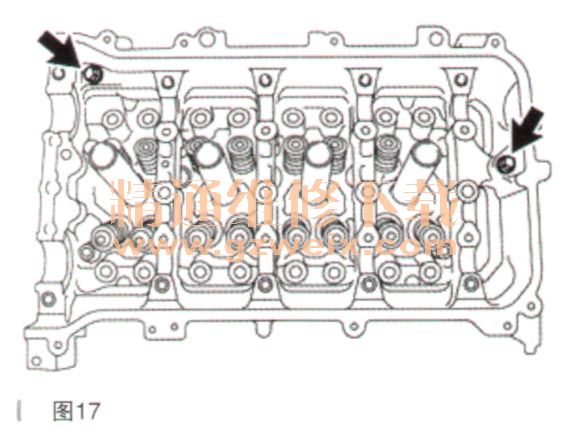

      （1）拆下2个螺栓，如图17所示。

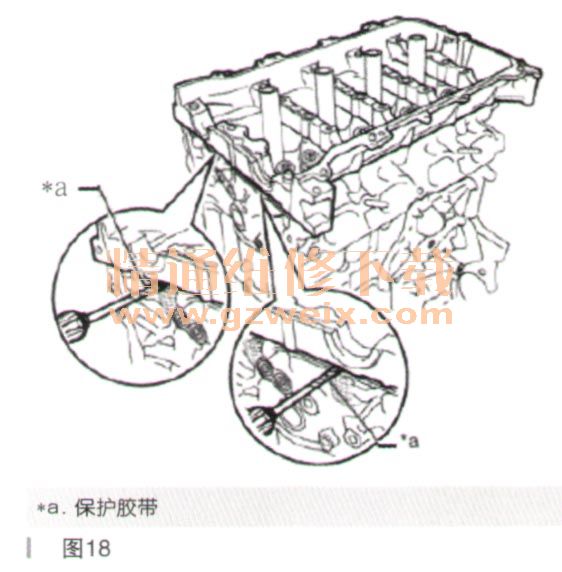

      （2）使用螺丝刀撬动汽缸盖分总成和凸轮轴壳分总成之间的部位，拆下凸轮轴壳分总成，如图18所示。

    小心：不要损坏汽缸盖分总成和凸轮轴壳分总成的接触面。
    提示：使用螺丝刀之前，请在螺丝刀头部缠上保护胶带。
    14．检查1号气门摇臂分总成。
    15．检查气门间隙调节器总成。
