二、安装
提示：更换凸轮轴、2号凸轮轴、凸轮轴正时齿轮总成或排气凸轮轴正时齿轮总成后，执行维修后检查。
1．安装气门间隙调节器总成。
2．安装1号气门摇臂分总成。
3．安装1号凸轮轴轴承。
（1）清洁轴承的表面。
（2）安装2个1号凸轮轴轴承。
（3）使用游标卡尺，测量凸轮轴轴承盖边缘和凸轮轴轴承边缘间的距离，如图19所示。尺寸（A-B）或（B-A）：0 -0.7 mm。
小心：通过测帚尺寸A和B将轴承置于凸轮轴轴承盖的中央。
4．安装2号凸轮轴轴承。
（1）清洁轴承的双表面。
（2）安装2个2号凸轮轴轴承。

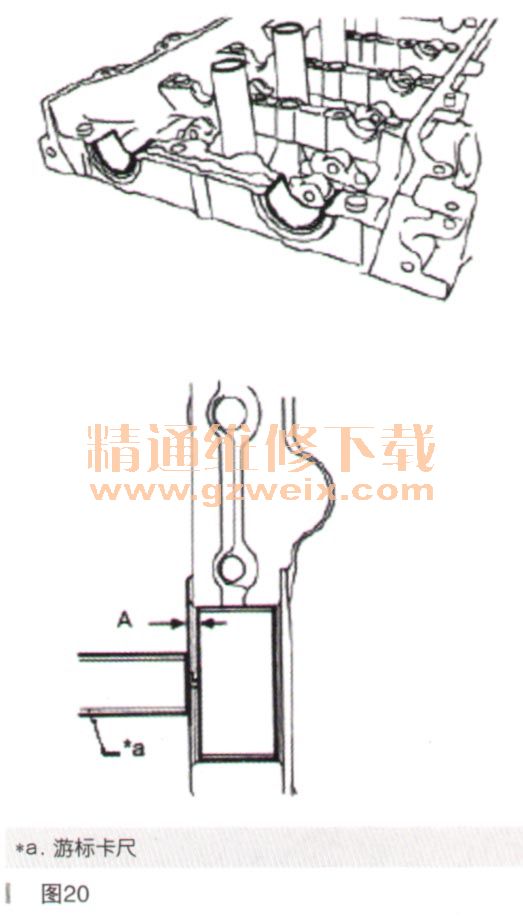

（3）使用游标卡尺，测量轴承盖边缘和凸轮轴轴承边缘间的距离。
尺寸A: 1.05-1.75mni，如图20所示。
小心：通过测量尺寸A将轴承置于凸轮轴轴承盖的中央。
5．安装2号凸轮轴。
提T：更换2号凸轮轴后，执行维修后检查。
（1）清洁凸轮轴轴颈。
（2）在凸轮轴轴颈和凸轮轴壳分总成上涂抹一薄层发动机机油。
（3）将2号凸轮轴安装到凸轮轴壳分总成上。
6．安装凸轮轴。
提示：更换凸轮轴后，执行维修后检查。
（1）清洁凸轮轴轴颈。
（2）在凸轮轴轴颈和凸轮轴壳分总成上涂抹一薄层发动机机油。
（3）将凸轮轴安装到凸轮轴壳分总成上。
7．安装凸轮轴轴承盖。

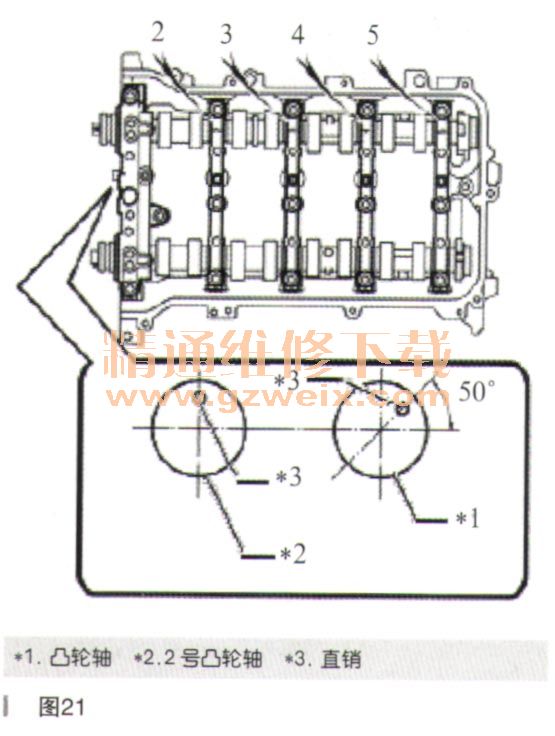

（1）在凸轮轴轴承盖上涂抹一薄层发动机机油。如图21所示。
（2）检查凸轮轴轴承盖上的标记和数字并将凸轮轴轴承盖置于正确的位置和方向。
提示：确保凸轮轴的锁销位于如图所示的位置。

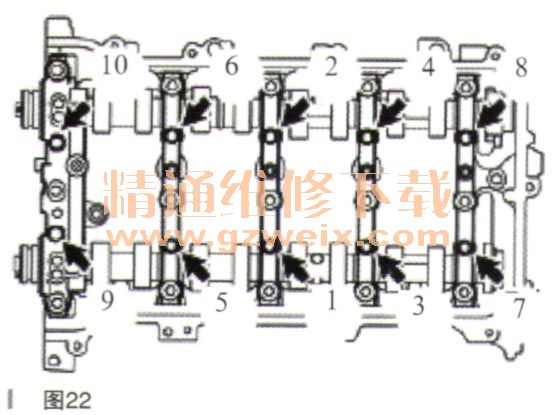

（3）按图22中所示顺序安装10个螺栓。
扭矩：16N·m。
