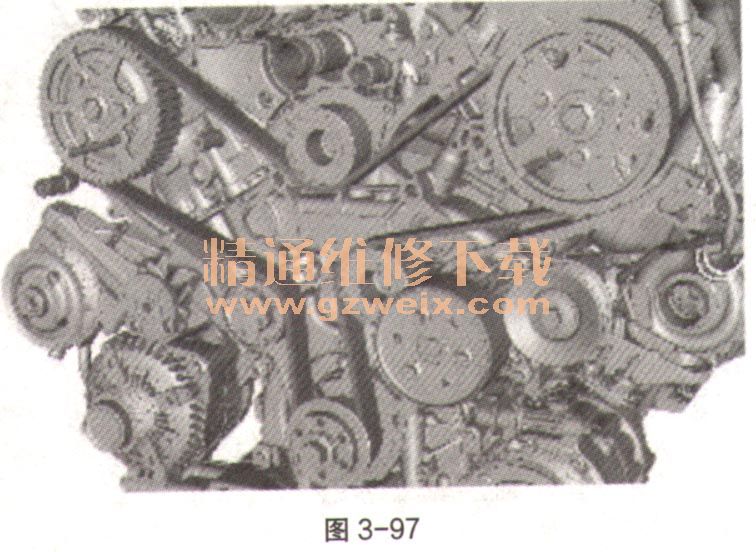

③确保凸轮轴带轮保持在顺时针位置。安装新的正时皮带。从曲轴带轮开始，按照如图3-97的顺序，沿逆时针方向安装正时皮带。

第1阶段：将正时皮带系在曲轴带轮上。
第2阶段：将正时皮带系在隋轮带轮上。
第3阶段：将正时皮带系在左侧凸轮轴带轮上。
第4阶段：将正时皮带系在隋轮带轮上。
第5阶段：将正时皮带系在右侧凸轮轴带轮上。
第6阶段：将正时皮带系在正时皮带张紧器。

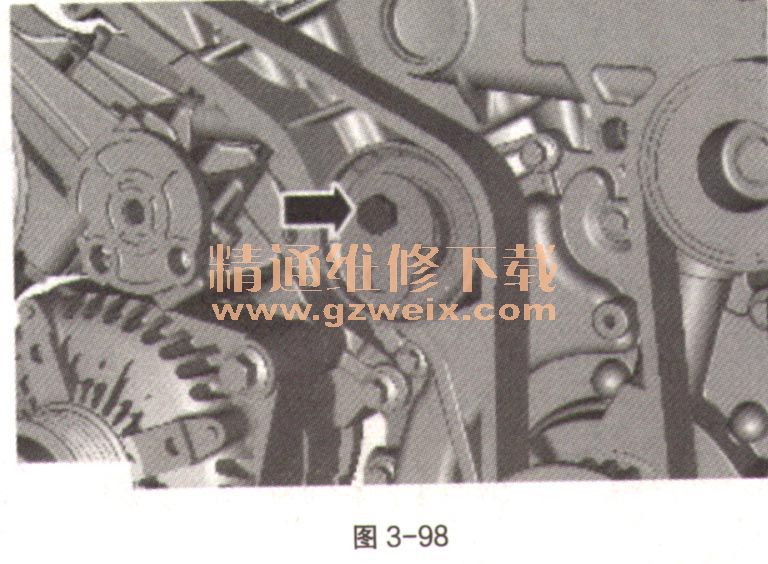

④确保正时皮带张紧器窗口与如图3-98的槽对齐。拉紧正时皮带。逆时针旋转张紧器总成。扭矩：26N·m。

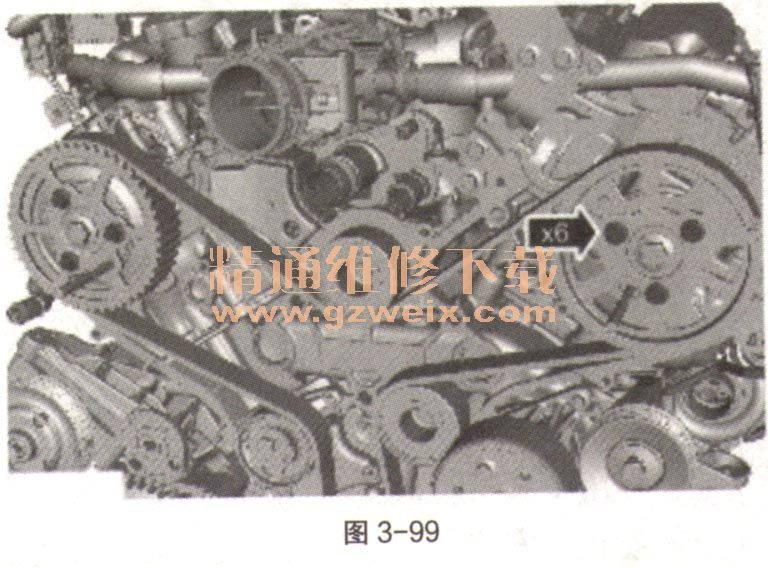

    ⑤不要将专用工具用于锁定凸轮轴。未能遵守这一指令可能会对发动机或专用工具造成损坏。使用一个合适的工具，反握凸轮轴带轮固定螺栓，如图3-99。扭矩：23N·m。

⑥专用工具：303-1126，如图3-100。

⑦专用工具：303-1117，如图3-101。

⑧仅顺时针旋转曲轴。顺时针旋转发动机整整2周。

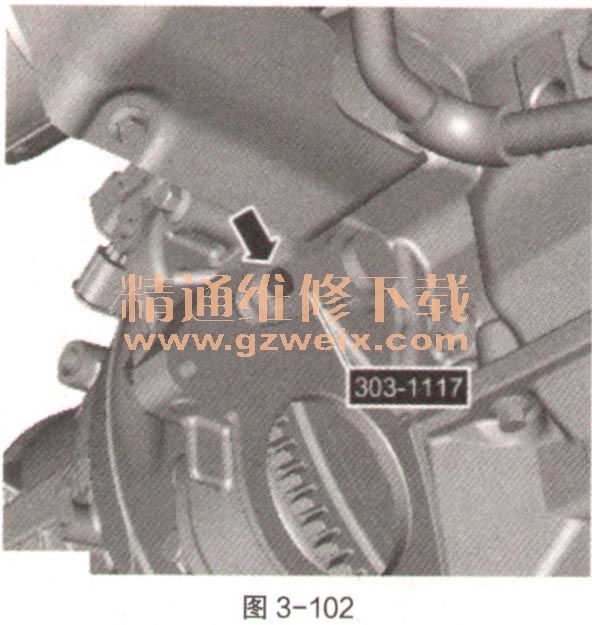

⑨专用工具：303-1117，如图3-102。

    ⑩将专用工具安装到排气凸轮轴带轮。如果专用工具不能正确安装，请重复正时皮带安装步骤。从凸轮轴带轮上卸下专用工具。
    11拧紧图3-103的部件。扭矩：80N·m。

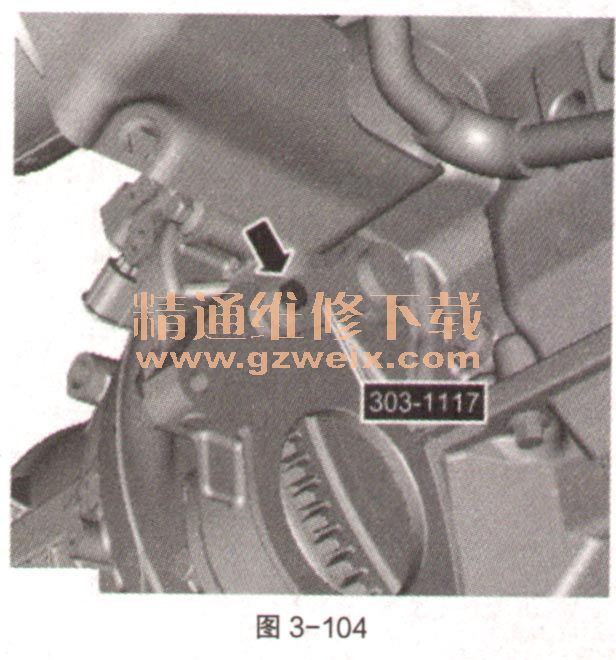

12专用工具：303-1117，如图3-104。

13装上如图3-105部件。

14装上启动机。
15装上正时盖。
