2011~2015年路虎发现4(Discovery 4)(3.0D 306DT)发动机正时校对方法
来源:本站整理  作者:佚名  2018-05-16 08:33:39

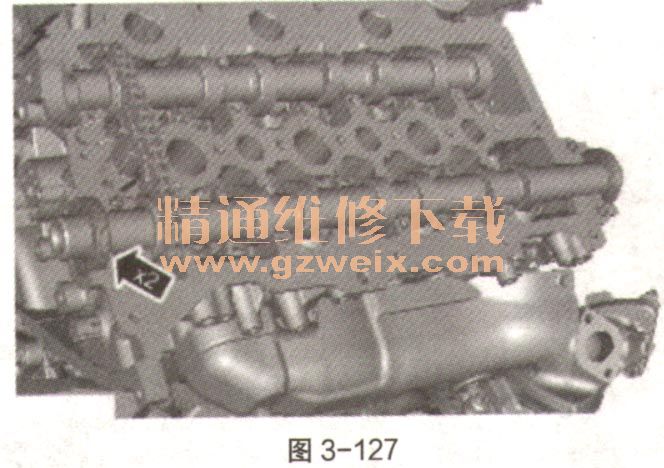

④安装新密封件,如图3-127。

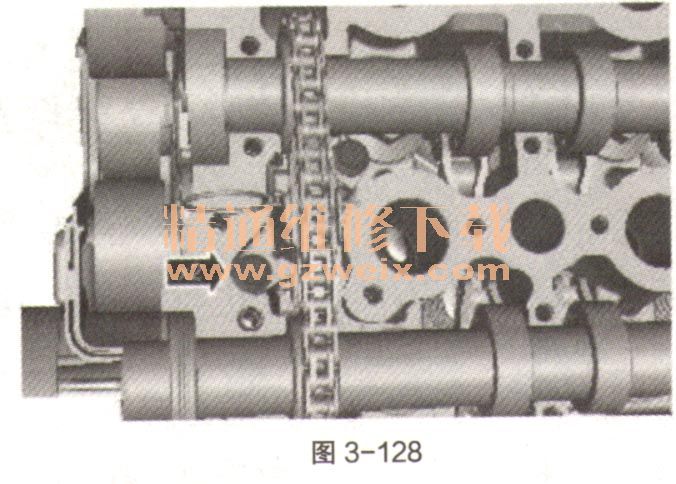

⑤拧紧如图3-128中螺栓。扭矩:10N·m。

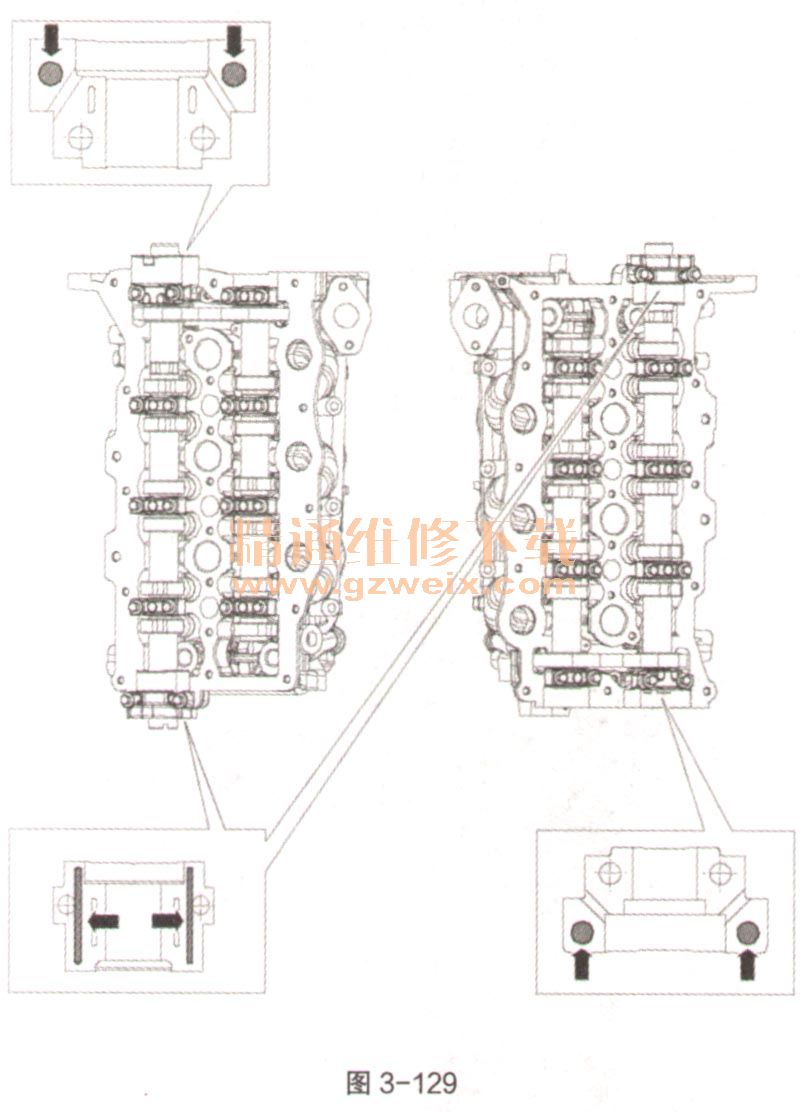

    ⑥在排气凸轮轴密封轴承盖上涂上Loctite 518密封剂,如图3-129。在左后和左前凸轮轴轴承盖上涂上2mm宽的Loctite 518密封剂。在左前和左后凸轮轴轴承盖上涂上直径为7mm的Loctite 518密封剂。

⑦注意:按顺序拧紧螺栓,如图3-130。

a.将凸轮轴轴承盖装回其原始位置。
b.第1阶段:螺栓1-14,拧紧至1N·m。
c.第2阶段:螺栓1-14,拧紧至5N·m。
d.第3阶段:螺栓1-14,拧紧至10N·m。
e.第4阶段:螺栓1518,拧紧至1N·m。
f。第5阶段:螺栓1518,拧紧至5N·m。
h.第6阶段:螺栓1518,拧紧至10N·m。

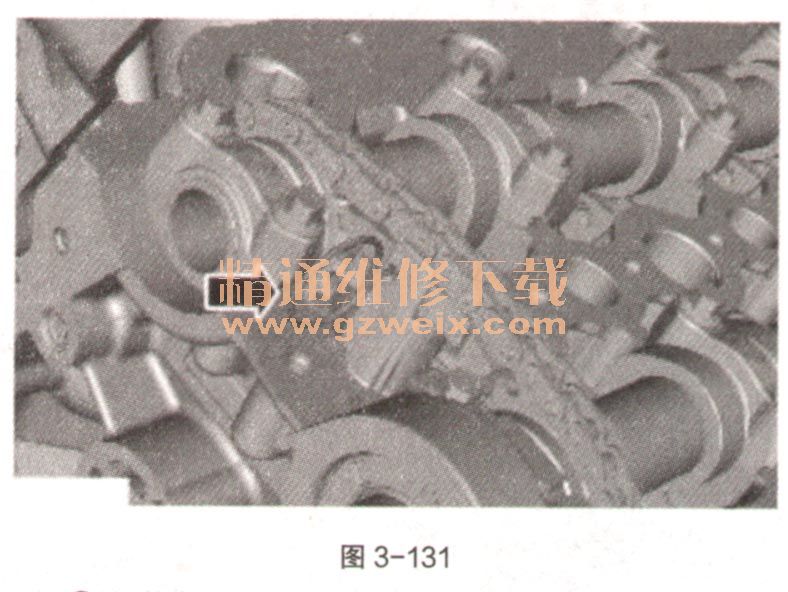

⑧拆除次级正时链张紧轮固定销,如图3-131。

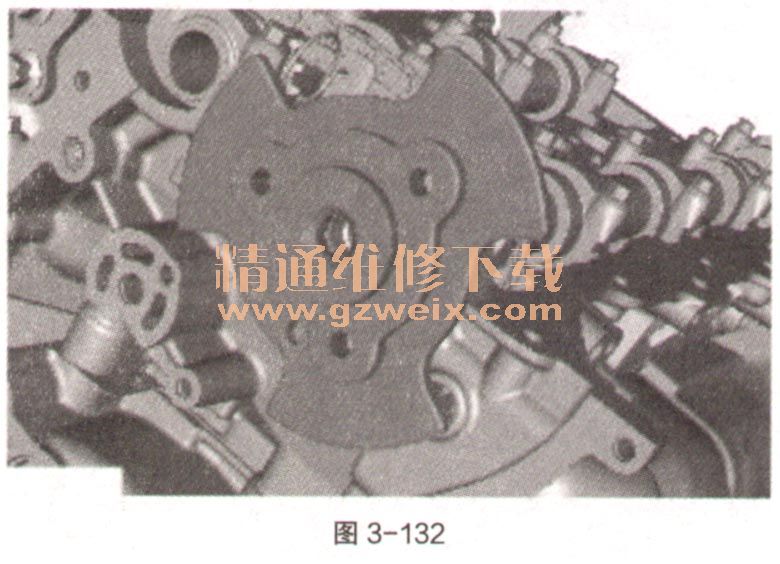

⑨安装如图3-132部件。

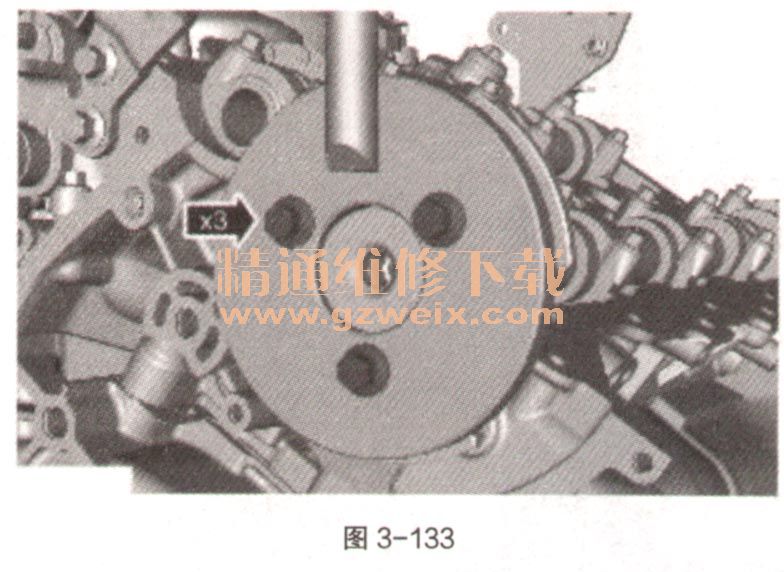

⑩安装专用工具,如图3-133。

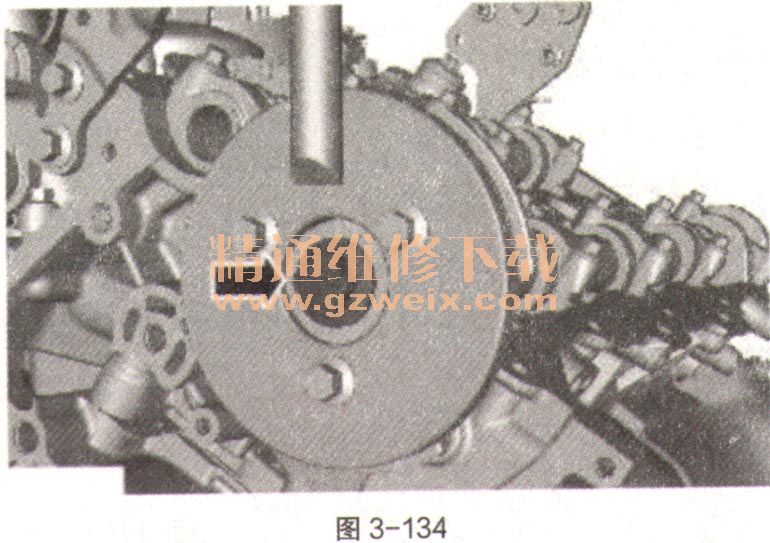

    11拧紧如图3-134螺栓。扭矩:1级,80N·m;2级,80°。

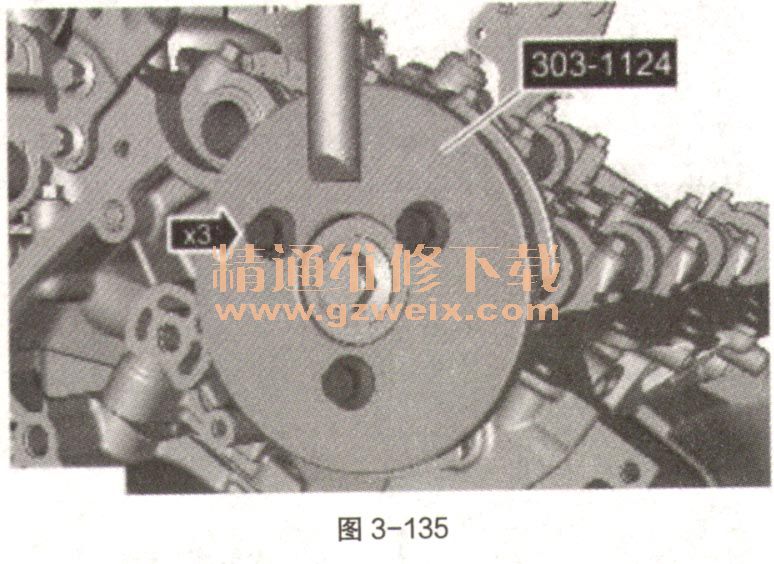

    12拆下专用工具,如图3-135。
