2011~2015年路虎发现4(Discovery 4)(3.0D 306DT)发动机正时校对方法
来源:本站整理  作者:佚名  2018-05-16 08:33:39

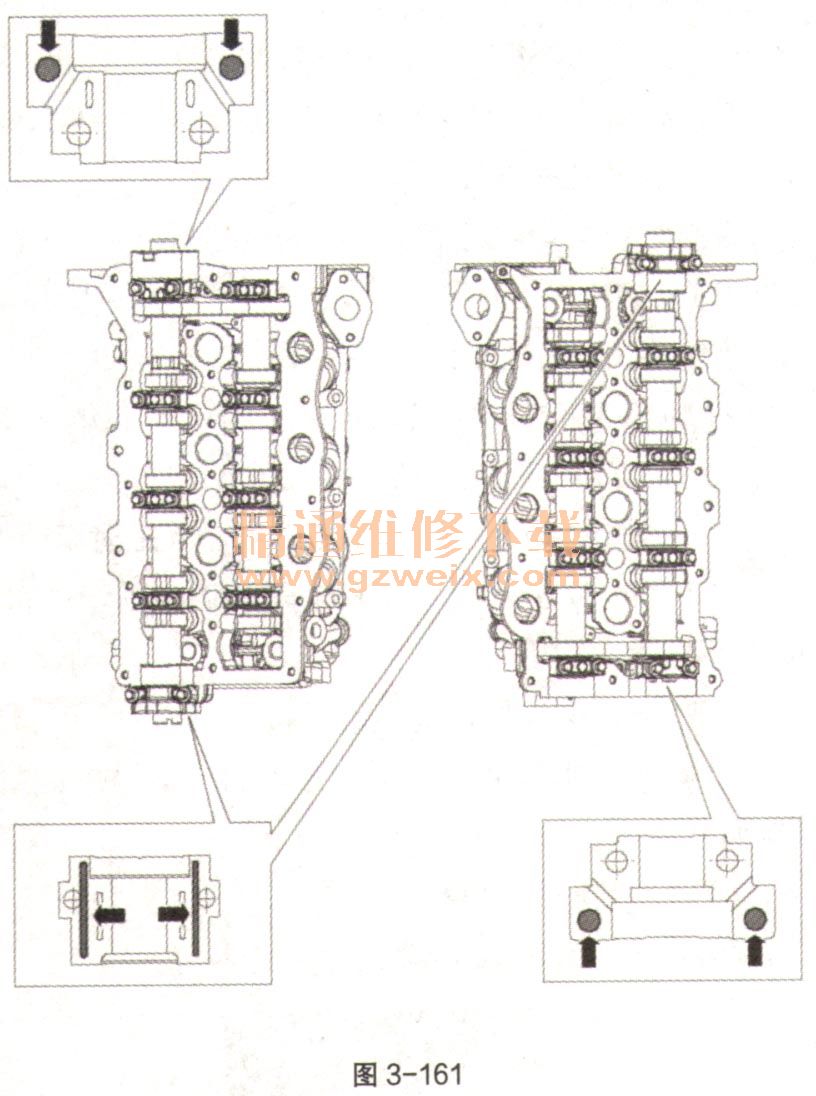

    ⑥在排气凸轮轴密封轴承盖上涂上Loctite 518密封剂,如图3-161。在左后和左前凸轮轴轴承盖上涂上2mm宽的Loctite 518密封剂。在左前和左后凸轮轴轴承盖上涂上直径为7mm的Loctite 518密封剂。

⑦按顺序紧固螺栓,如图3-162。

a.将凸轮轴轴承盖装回其原始位置。
b.第1阶段:螺栓1-14,拧紧至1N·m。
c.第2阶段:螺栓1-14,拧紧至5N·m。
d.第3阶段:螺栓1-14,拧紧至10N·m。
e.第4阶段:螺栓1518,拧紧至1N·m。
f.第5阶段:螺栓1518,拧紧至5N·m。
g.第6阶段:螺栓1518,拧紧至10N·m。

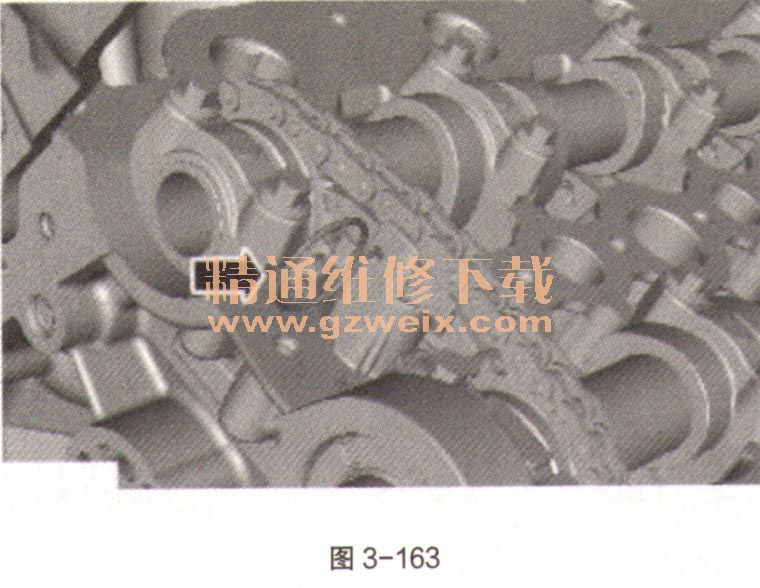

⑧安装止位销,如图3-163。

⑨安装如图3-164部件。

    ⑩安装专用工具,如图3-165。专用工具:303-1124。

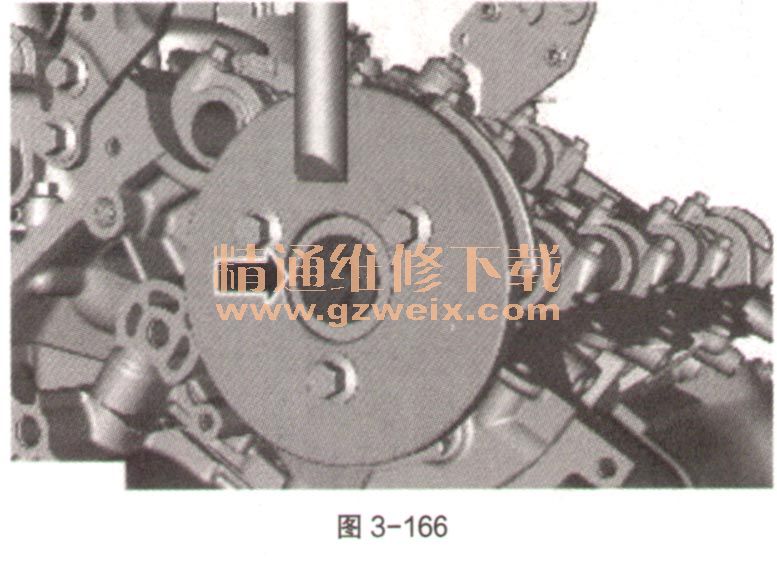

    11拧紧如图3-166螺栓。扭矩:1级,80N·m;2级,80°。

    12拆下专用工具,如图3-167。专用工具:303-1124。

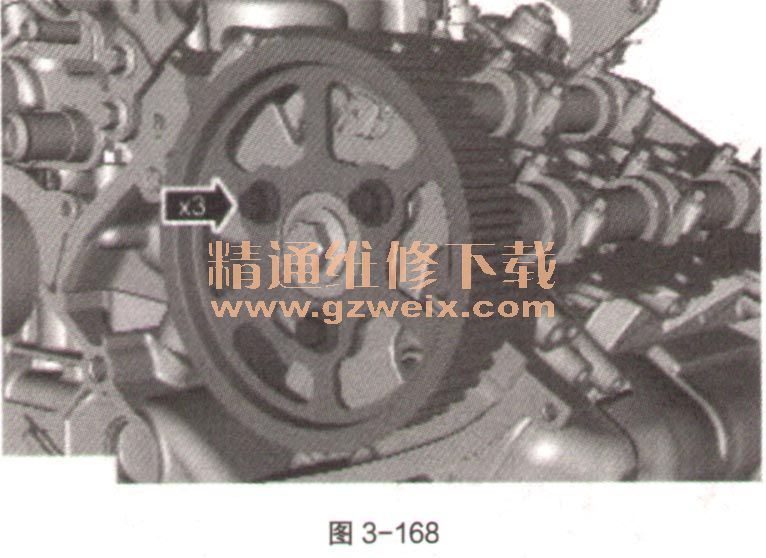

    13此阶段仅用手指紧固螺栓,如图3-168。

    14安装正时皮带。
    15右侧气门室罩。
    16制动真空泵。
    17按规格拧紧力矩。
