13此阶段仅用手指紧固螺栓，如图3-136。
14拧紧如图3-137螺栓。扭矩：10N·m。
15此阶段仅用手指紧固螺栓，如图3-138。

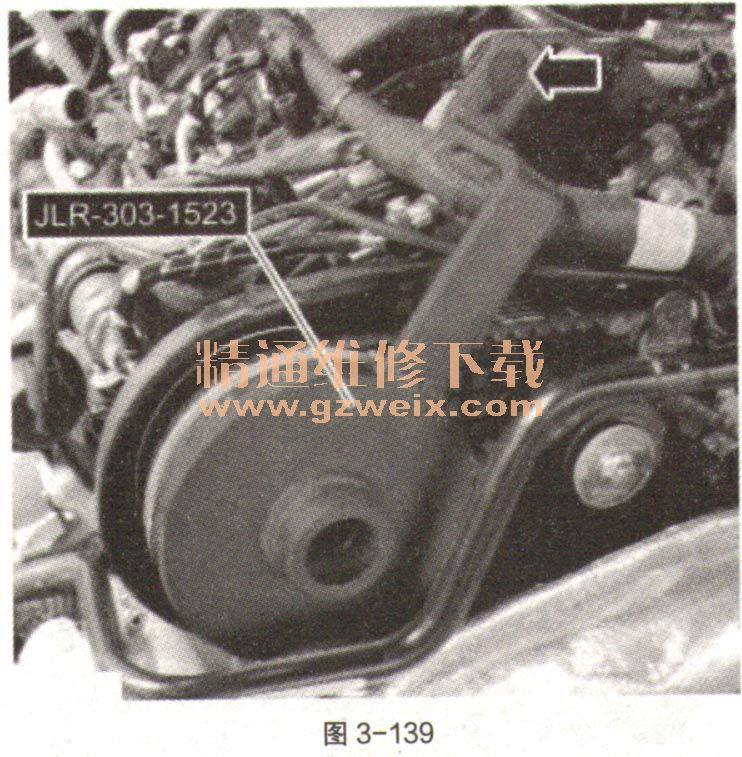

16安装专用工具，如图3-139。

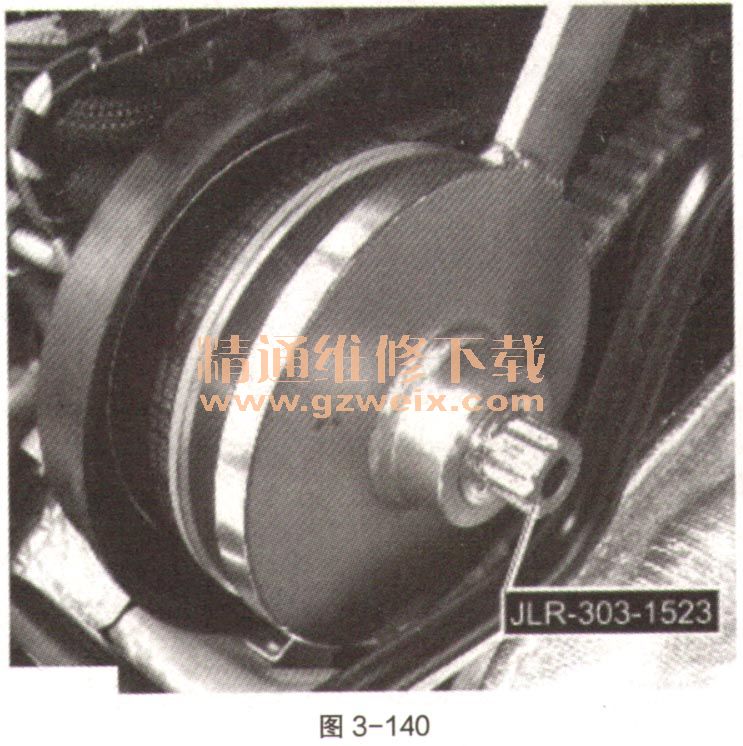

17安装专用工具，如图3-140。

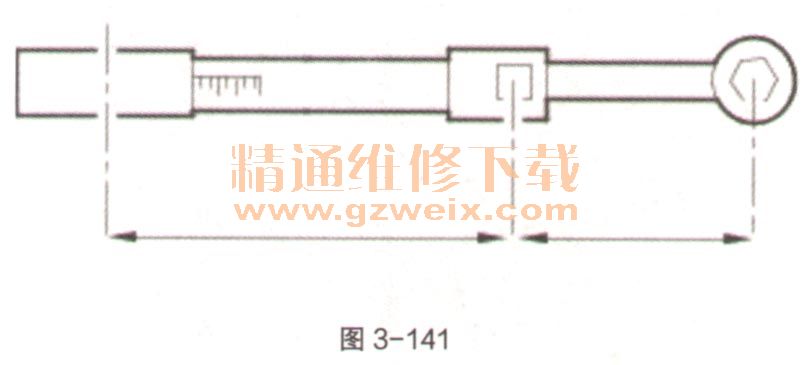

18确保正确遵循扭矩扳手设置程序，如图3-141。未能遵守此指令可能导致车辆损坏。计算扭矩扳手的设置。

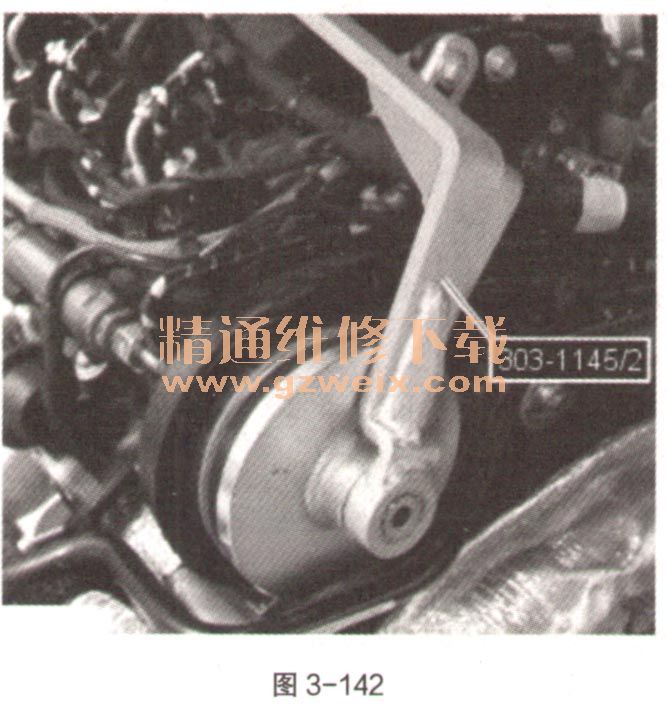

19确保正确遵循扭矩扳手设置程序。未能遵守此指令可能导致车辆损坏。利用专用工具，安装凸轮轴后带轮固定螺栓。专用工具：303-1145/2，如图3-142。扭矩：1级，80N·m; 2级，80°。
20卸下专用工具。
21安装正时皮带。
22安装后端附件驱动（READ）。
