   （三）右侧凸轮轴拆卸和安装
   （1）专用工具。

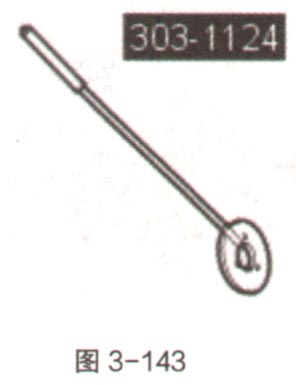

    固定工具，凸轮轴前带轮，如图3-143。

   （2）拆卸。
    ①参阅规格。
    ②拆下制动真空泵。
    ③拆下右侧气门室罩。
    ④拆下正时皮带。
    ⑤拆下如图3-144螺栓。注意：图为左侧，右侧与之类似。

    ⑥安装正时工具，如图3-145。注意：图为左侧，右侧与之类似。专用工具：303-1124。

    ⑦拆下如图3-146螺栓。注意：图为左侧，右侧与之类似。

    ⑧拆下专用工具，如图3-147。注意：图为左侧，右侧与之类似。专用工具：303-1124。

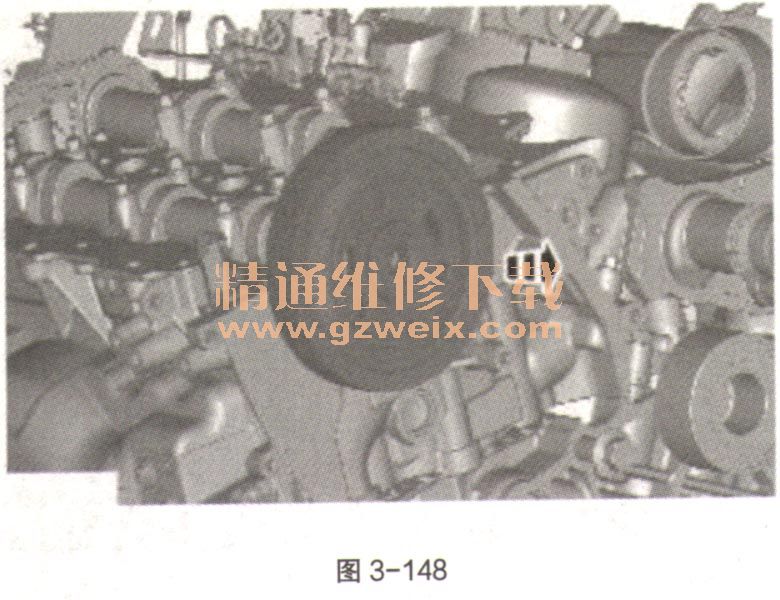

⑨拆下如图3-148部件。

    ⑩拆下止位销，如图3-149。注意：图为左侧，右侧与之类似。重新给次级正时链张紧轮定位。固定次级正时链张紧轮柱塞。

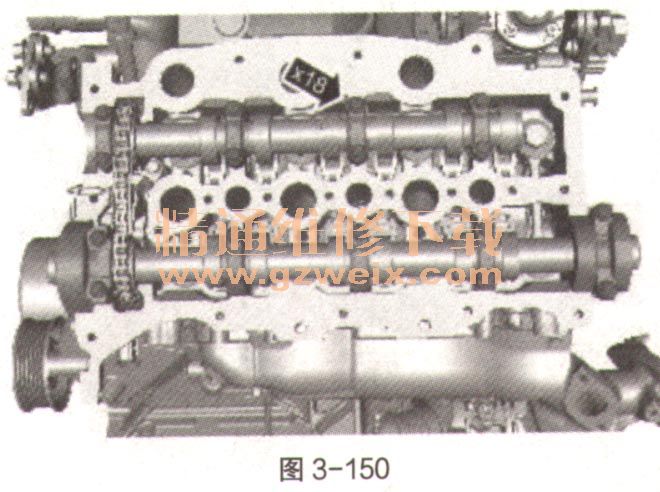

    11渐进地均匀松开凸轮轴轴承盖，如图3-150。

    注意：图为左侧，右侧与之类似。
