2011~2015年路虎发现4(Discovery 4)(3.0D 306DT)发动机正时校对方法
来源:本站整理  作者:佚名  2018-05-16 08:33:39



    12拆下如图3-151螺栓。注意:图为左侧,右侧与之类似。

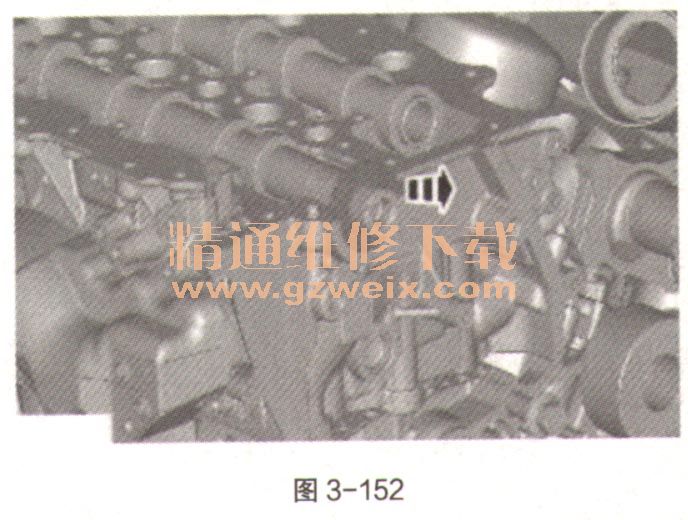

13小心不要丢弃密封件,如图3-152。

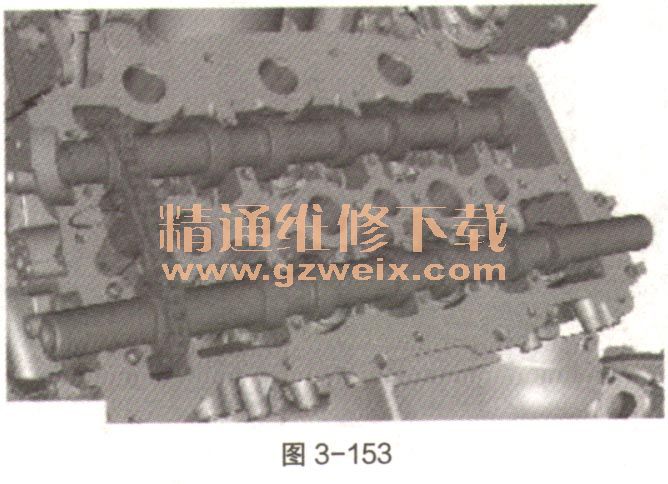

    14拆下凸轮轴,如图3-153。注意:图为左侧,右侧与之类似。

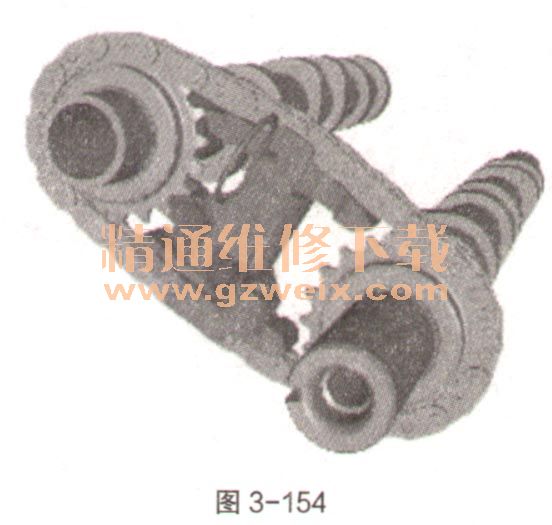

15拆一下链条张紧器,如图3-154。

16拆下链条,如图3-155。

(3)安装。
①按如图3-156的标记安装链条。

②安装链条张紧器,如图3-157。

    ③确保凸轮轴上的圆点处于12点钟位置,如图3-158。未能遵守这一指令可能会对发动机造成损坏。注意:请采用双曲线齿轮油润滑凸轮轴。

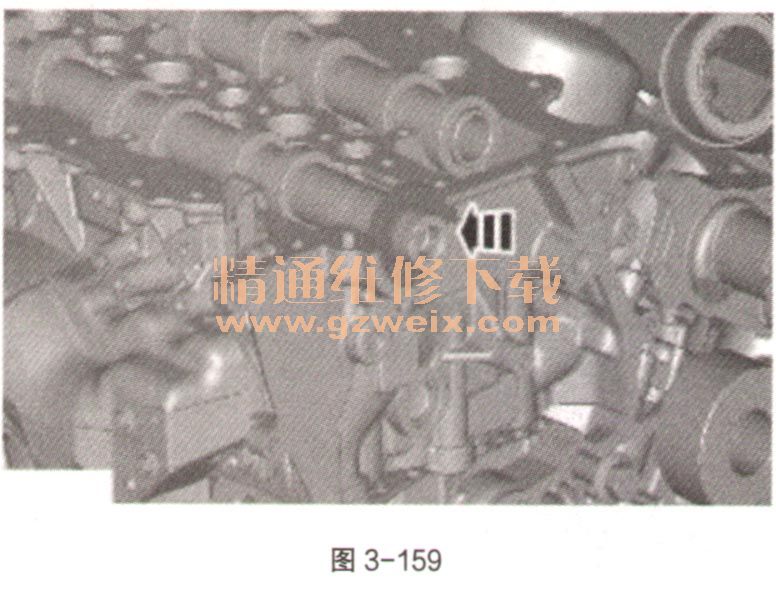

④安装新密封件,如图3-159。

⑤拧紧如图3-160中螺栓。扭矩:10N·m。
