2011～2015年路虎发现4（Discovery 4）（3.0D 306DT）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-05-16 08:33:39

15重新给次级正时链张紧轮定位。固定次级正时链张紧轮柱塞，如图3-117。

16均匀地拆下凸轮轴轴承盖，如图3-118。

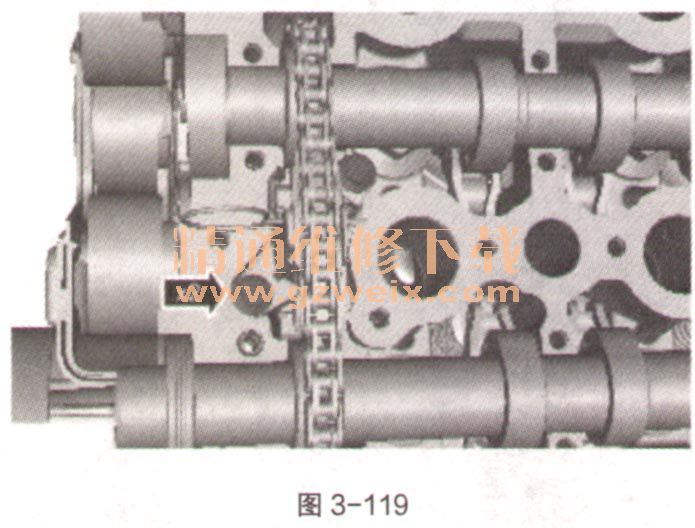

17拆下如图3-119螺栓。

18小心不要丢弃密封，如图3-120。

19拆下凸轮轴，如图3-121。

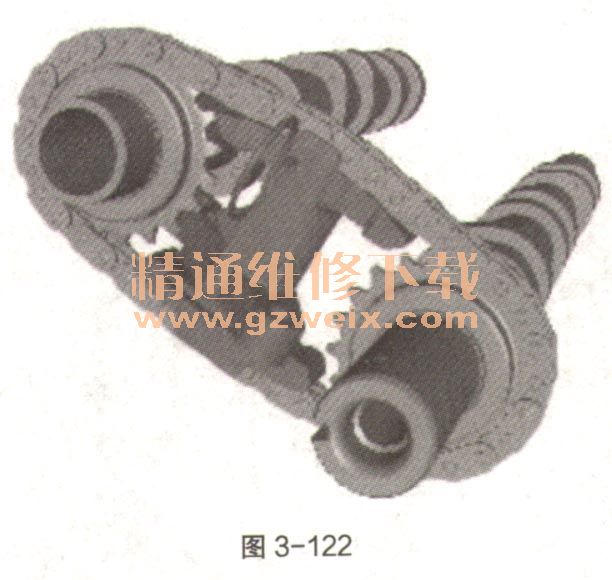

20拆下链条张紧器，如图3-122。

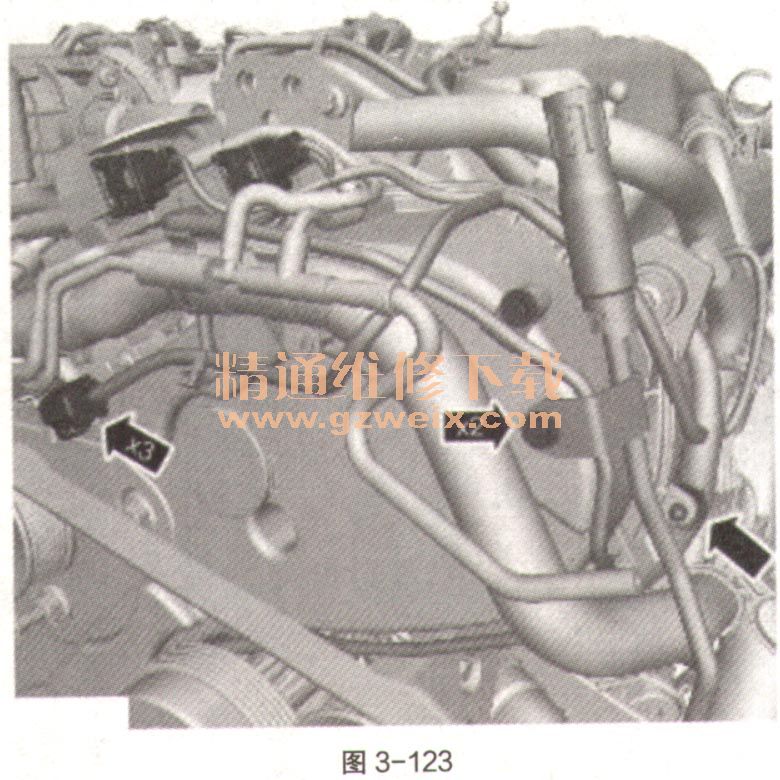

21拆下如图3-123的插头和螺栓。

（3）安装。
①将次级正时链安装到凸轮轴上，如图3-124。

②安装次级正时链张紧轮组件，如图3-125。

③确保凸轮轴上的圆点处于12点钟位置。未能遵守这一指令可能会对发动机造成损坏。安装之前，请采用符合Jaguar规范要求的润滑油润滑凸轮轴和凸轮轴轴承盖。请采用双曲线齿轮油润滑凸轮轴。安装凸轮轴，如图3-126。
