81使用HDS检查是否显示故障码P0AA6 （59） ?
    是----检查MCM、空调（A/C）压缩机驱动器、电机定子、电机电源线以及BCM模块端子之间是否连接不良或松动。如果MCM已升级，则使用运行良好的MCM替换，然后进行第76步。如果已替换MCM，则进行第①步。
    否----进行第82步。
    82使用HDS在故障码菜单（DTC MENU）中检测故障码P0AA6 （59）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----如果MCM已升级，则故障处理完成。如果MCM已替换，则更换原来的MCM。如果在第81步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查MCM、空调（A/C）压缩机驱动器、电机定子、电机电源线以及BCM模块端子之间是否连接不良或松动。如果MCM已升级，则使用运行良好的MCM替换，然后进行第76步。如果已替换MCM，则进行第①步。如果屏幕显示未完成（NOT COMPLETED），则进行第76步。
    （24） DTC POAA7 （76 ）：BCM模块内部电路故障
    说明：进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    诊断步骤如下：
    ①打开点火开关至ON（II）。
    ②使用HDS在数据表（DATA LIST）中检测故障码P0AA7 （76）的OBD状态（OBD STA-TUS），屏幕是否显示通过（PASSED）？
    是----进行第③步。
    否----如果屏幕显示通过（PASSED），则是间歇性故障，此时系统正常。检查BCM模块端子之间是否连接不良或松动。如果屏幕显示未完成（NOT COMPLETED），则进行第①步。
    ③如果BCM模块不是最新版软件，则升级BCM模块，或使用运行良好的BCM模块替换。
    ④打开点火开关至ON（II）。
    ⑤使用HDS检查是否显示故障码POAA7 （76）？
    是----检查BCM模块端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第④步。如果已替换BCM模块，则进行第①步。
    否----进行第⑥步。
    ⑥使用HDS在故障码菜单（DTC MENU）中检测故障码POAA7 （76）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----如果BCM模块已升级，则故障处理完成。如果BCM模块已替换，则更换原来的BCM模块。如果在第⑤步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查BCM模块端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第④步。如果已替换BCM模块，则进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON （II）直至结果出现。
    （25） DTC POACO （65 ）：蓄电池电流传感器电路故障
    说明：进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    诊断步骤如下：
    ①打开点火开关至ON（II）。
    ②关闭点火开关，等待1 min。
    ③打开点火开关至ON（II）。
    ④使用HDS在故障码菜单（DTC MENU）中检测故障码POACO （65）的OBD状态（OBD  STATUS），屏幕是否显示未通过（FAILED）？
    是----进行第⑥步。
    否----如果屏幕显示通过（PASSED），则是间歇性故障，此时系统正常。检查蓄电池电流传感器与BCM模块端子之间是否连接不良或松动。如果屏幕显示未完成（NOT COMPLET-ED），则进行第①步。
    ⑤关闭点火开关。
    ⑥关闭蓄电池模块开关。
    ⑦拆下IPU盖。
    ⑧检查BCM模块与接线板12芯插头之间是否连接正常？
    是----进行第⑨步。
    否----修理连接，然后进行第17步。
    ⑨打开点火开关至ON（II）。

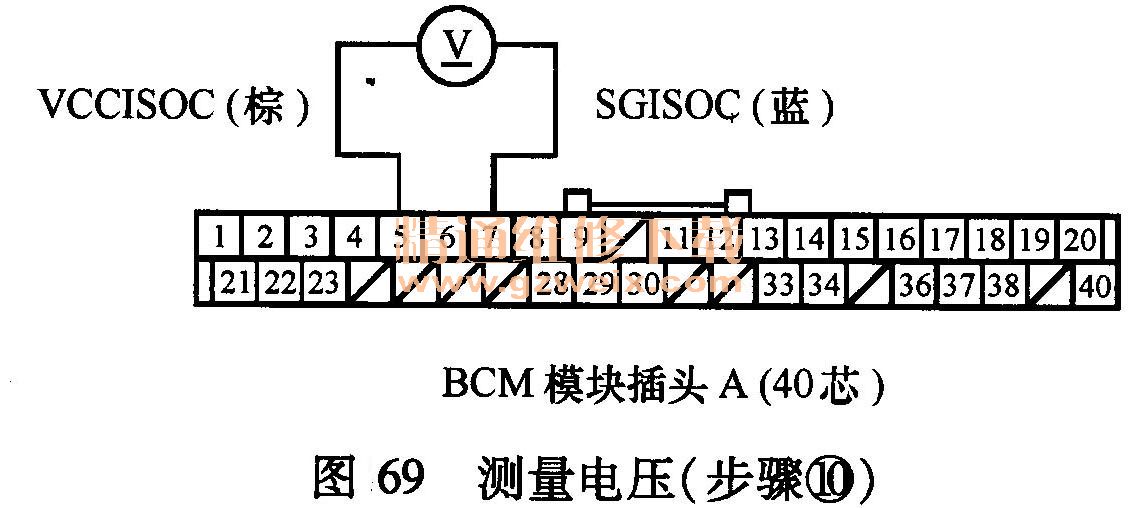

    ⑩测量BCM模块插头端子A5与A7之间的电压是否为4～5V，如图69所示。

是----更换蓄电池电流传感器然后进行第16步。
否----进行第11步。
11关闭点火开关。
12断开BCM模块插头A（40芯）。
13断开接线板12芯插头。

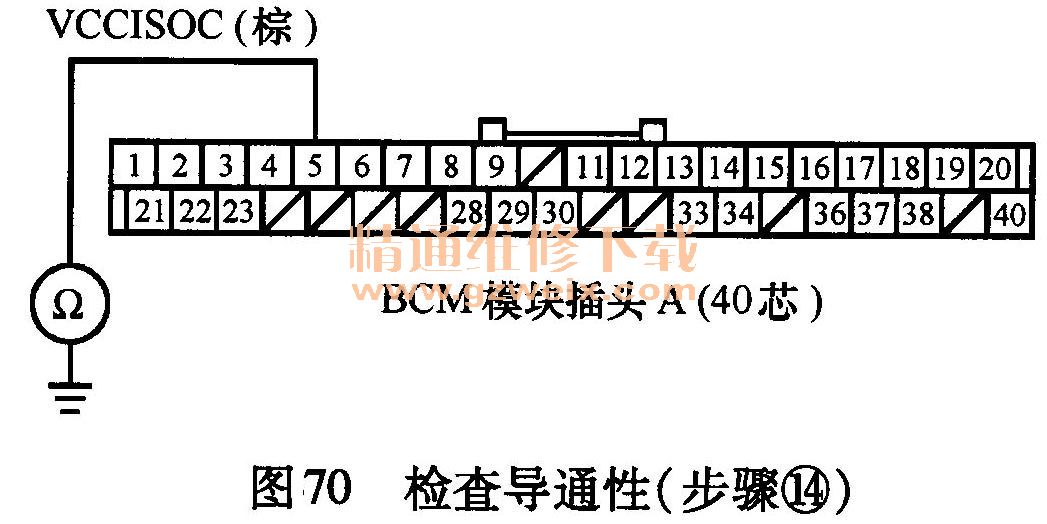

14检查BCM模块插头端子A5与车身搭铁线之间是否导通，如图70所示。

是----排除接线板与BCM模块（A5）导线之间的短路故障，然后进行第16步。
否----进行第15步。
15检查接线板12芯插头6号端子与BCM模块插头端子A5之间是否导通，如图71所示。

是----排除蓄电池电流传感器与接线板之间的导线断路或短路故障，然后进行第⑩步。
否----排除BCM模块（A5）与接线板之间的导线断路故障，然后进行第16步。
16关闭点火开关。
    17重新连接所有插头。
    18重新安装IPU盖，然后打开蓄电池模块开关。
    19打开点火开关至ON（II）。
    20使用HDS清除故障码。
    21关闭点火开关，等待1 min。
    22打开点火开关至ON（II）。
23使用HDS检查是否显示故障码POACO （65）？
    是----检查蓄电池电流传感器与BCM模块端子之间是否连接不良或松动，然后进行第①步。
    否----进行第24步。
    24使用HDS在故障码菜单（DTC MENU）中检测故障码POACO （65）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----故障处理完成。如果在第23步显示其他临时故障码或故障码，则排除显示的故障码故障，然后进行第25步。
    否----如果屏幕显示未通过（FAILED），则检查蓄电池电流传感器与BCM模块端子之间是否连接不良或松动。如果屏幕显示未完成（NOT COMPLETED），则进行第21步。
    25重新连接所有插头。
    26重新安装IPU盖，然后打开蓄电池模块开关。
    27如果BCM模块不是最新版软件，则升级BCM模块，或使用运行良好的BCM模块替换。
    28关闭点火开关，等待1 min。
    29打开点火开关至ON（II）。
    30使用HDS检查是否显示故障码POACO （65）？
    是----检查蓄电池电流传感器与BCM模块端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第28步。如果已替换BCM模块，则进行第①步。
    否----进行第31步。
    31使用HDS在故障码菜单（DTC MENU）中检测故障码POACO （65）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？

    是----如果BCM模块已升级，则故障处理完成。如果BCM模块已替换，则更换原来的BCM模块。如果在第30步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILE功，则检查BCM模块端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第28步。如果已替换BCM模块，则进行第①步。如果屏幕显示未完成（NOT COMPLETED），则进行第28步。
    （26） DTC POAC7 （51）：蓄电池模块温度传感器2电路电压低
    说明：进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    诊断步骤如下：
    ①打开点火开关至ON（II）。
    ②使用HDS在数据表（DATA LIST）中检查IMA蓄电池模块温度传感器2电压（IMA BAT-TERY MODULE TEMPERATURE SENSOR 2 VOLTAGE），是否显示大约为0. 05V [90℃（19°F）]？
    是----进行第③步。
    否----间歇性故障，此时系统正常。检查蓄电池模块、接线板以及BCM模块端子之间是否连接不良，是否有松动或绝缘体破裂。
    ③关闭点火开关。
    ④关闭蓄电池模块开关。
    ⑤拆下IPU盖。
    ⑥断开接线板12芯插头。
    ⑦打开点火开关至ON（II）。
    ⑧使用HDS在数据表（DATA LIST）中检查IMA蓄电池模块温度传感器2电压（IMA BAT-TERY MODULE TEMPERATURE SENSOR 2 VOLTAGE），是否显示大约为0. 05V [ 90℃（194°F）]？
    是----进行第11步。
    否----进行第⑨步。
    ⑨拆下BCM模块，断开蓄电池模块温度传感器2的2芯插头。
    ⑩检查接线板12芯插头11号端子与搭铁线之间是否导通，如图72所示。

    是----排除蓄电池模块温度传感器2的2芯插头与接线板12芯插头导线之间的短路故障，然后进行第14步。
    否----排除蓄电池模块故障，然后进行第14步。
    11关闭点火开关。
    12断开BCM模块插头A（40芯）。

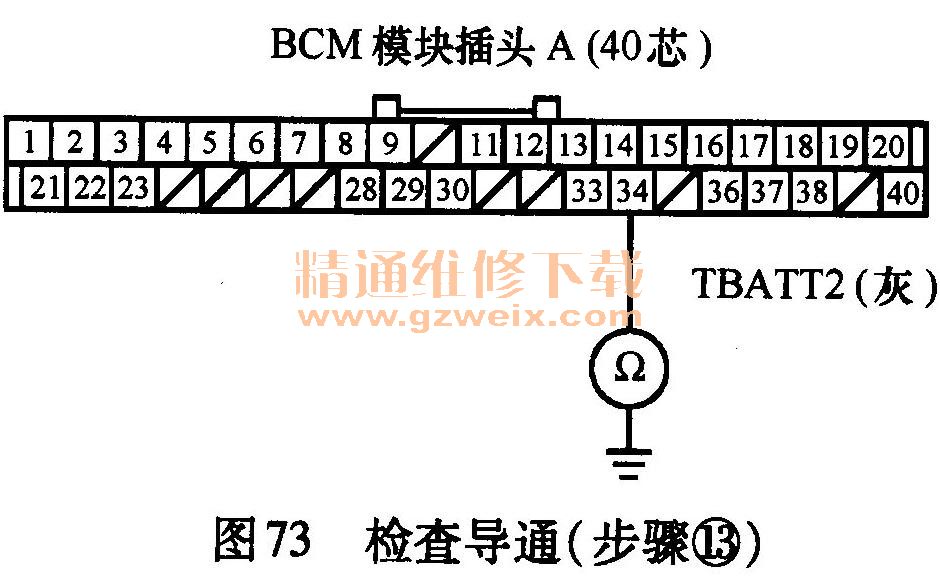

    13检查BCM模块插头端子A34与车身搭铁线之间是否导通，如图73所示。

    是----排除蓄电池模块12芯插头与BCM模块（A34）之间的导线搭铁短路故障，然后进行第14步。
否----检查蓄电池模块与BCM模块之间的绝缘情况，然后进行第21步。
    14关闭点火开关。
    15重新连接所有插头。
    16重新安装IPU盖，然后打开蓄电池模块开关。
    17打开点火开关至ON（II）。
    18使用HDS清除故障码。
    19使用HDS检查是否显示故障码POAC7 （51）？
    是----检查蓄电池模块、接线板以及BCM模块端子之间是否连接不良，是否有松动或绝缘体破裂，然后进行第①步。
    否----进行第20步。
    20使用HDS在故障码菜单（DTC MENU）中检测故障码P0AC7 （51）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----故障处理完成。如果在第19步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查蓄电池模块、接线板以及BCM模块端子之间是否连接不良，是否有松动或绝缘体破裂，然后进行第①步。如果屏幕显示未完成（NOTCOMPLETED），则保持点火开关至ON （II）直至结果出现。
    21重新连接所有插头。
    22重新安装IPU盖，然后打开蓄电池模块开关。
    23如果BCM模块不是最新版软件，则升级BCM模块，或使用运行良好的BCM模块替换。
    24打开点火开关至ON（II）。
    25使用HDS检查是否显示故障码P0AC7 （51）？
    是----检查蓄电池模块、接线板以及BCM模块端子之间是否连接不良，是否有松动或绝缘体破裂。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第24步。如果已替换BCM模块，则进行第①步。
    否----进行第26步。
    26使用HDS在故障码菜单（DTC MENU）中检测故障码P0AC7 （51）的OBD状态（OBD-STATUS ），屏幕是否显示通过（PASSED）？
    是----如果BCM模块已升级，则故障处理完成。如果BCM模块已替换，则更换原来的BCM模块。如果在第25步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查蓄电池模块、接线板以及BCM模块端子之间是否连接不良，是否有松动或绝缘体破裂。如果BCM模块已升级，则使用运行良好的
BCM模块替换，然后进行第24步。如果已替换BCM模块，则进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON （II）直至结果出现。
    （27） DTC POAC8 （52）：蓄电池模块温度传感器2电路电压高
    说明：进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。

    诊断步骤如下：
    ①打开点火开关至ON（II）。
    ②使用HDS在数据表（DATA LIST）中检查IMA蓄电池模块温度传感器2电压（IMA BATTERYMODULE TEMPERATURE SENSOR 2 VOLTAGE），是否显示大约为4.95V［－40℃（－40°F）］？
    是----进行第③步。
    否----间歇性故障，此时系统正常。检查蓄电池模块与BCM模块端子之间是否连接不良或松动。
    ③使用HDS检查是否同时显示故障码P0A9E （50） , P0AC8 （52） , P0ACD （54） ?
    是----进行第17步。
    否----进行第④步。
    ④关闭点火开关。
    ⑤关闭蓄电池模块开关。
    ⑥拆下IPU盖。
    ⑦断开接线板12芯插头。
    ⑧使用一根短接线将接线板12芯插头11号端子连接至车身搭铁线，如图74所示。

    ⑨打开点火开关至ON（II）。
    ⑩使用HDS在数据表（DATA LIST）中检查IMA蓄电池模块温度传感器2电压（IMABATTERY MODULE TEMPERATURESENSOR 2 VOLTAGE），是否显示大约为4.95V［－40℃（－40°F）]？
    是----进行第14步。
    否----进行第⑧步。
    11关闭点火开关。
    12拆下BCM模块，断开蓄电池模块温度传感器2的2芯插头。

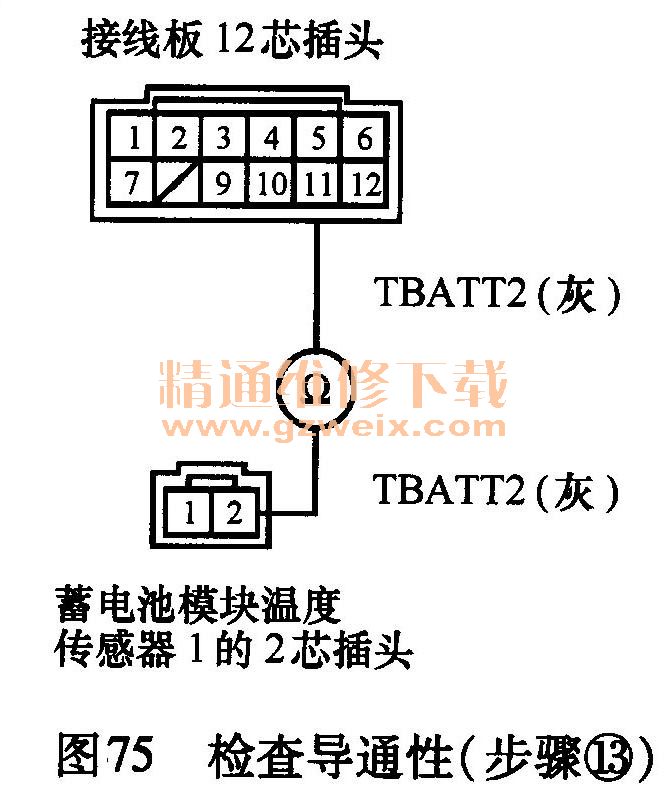

    13检查接线板12芯插头11号端子与蓄电池模块温度传感器2的2芯插头2号端子之间是否导通，如图75所示。

    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动。更换BCM模块，然后进行第30步。
否----排除蓄电池模块与接线板12芯插头之间的导线断路故障，然后进行第30步。
    14关闭点火开关。
    15断开BCM模块插头A（40芯）。
    16检查BCM模块插头端子A34与接线板12芯插头11号端子之间是否导通，如图76所示。

    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动，然后进行第37步。
    否----排除蓄电池模块与BCM模块（A34）之间的导线断路故障，然后进行第30步。
    17关闭点火开关。
    18关闭蓄电池模块开关。
    19拆下IPU盖。
    20使用一根短接线将接线板12芯插头10号端子连接至车身搭铁线，参见图50。
    21打开点火开关至ON（II）。
    22使用HDS在数据表（DATA LIST）中检查IMA蓄电池模块温度传感器1电压（IMABATTERY MODULE TEMPERATURE SENSOR 1 VOLTAGE）, IMA蓄电池模块温度传感器2电压（IMA BATTERY MODULE TEMPERATURE SENSOR 2 VOLTAGE）与IMA蓄电池模块温度传感器3电压（IMA BATTERY MODULE TEMPERATURE SENSOR 3 VOLTAGE），是否显示大约为4.95V［－40℃（－40°F）〕？
    是----进行第23步。
    否----进行第26步。
    23关闭点火开关。
    24拆下BCM模块，断开蓄电池模块温度传感器2的2芯插头。
    25检查接线板12芯插头10号端子与蓄电池模块温度传感器2的2芯插头1号端子之间是否导通，参见图51。
    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动。更换蓄电池模块，然后进行第30步。
    否----排除蓄电池模块与接线板12芯插头之间的导线断路故障，然后进行第30步。
    26关闭点火开关。
    27断开接线板12芯插头。
    28断开BCM模块插头A（40芯）。

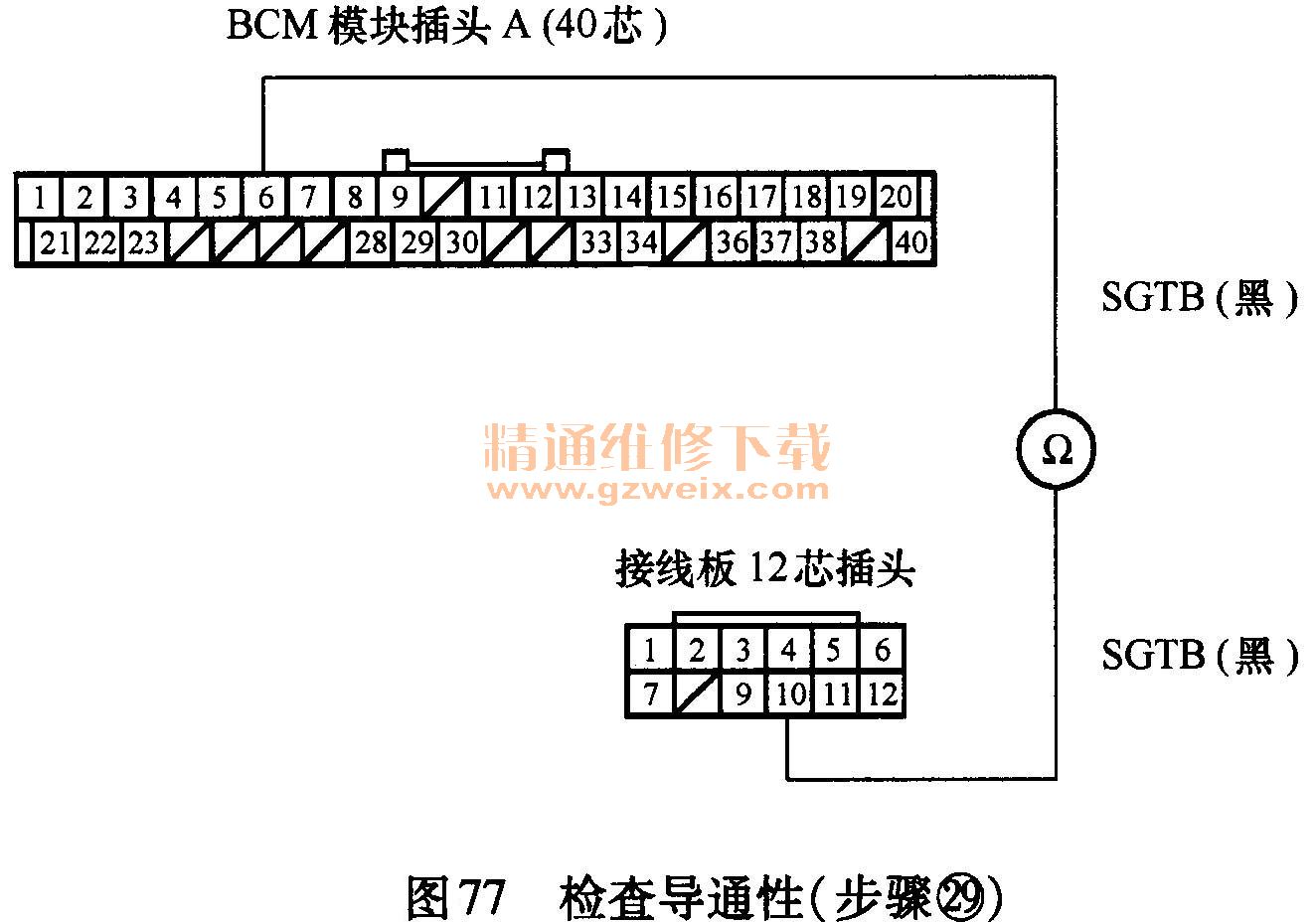

    29检查BCM模块插头端子A6与接线板12芯插头10号端子之间是否导通，如图77所示。

    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动，然后进行第37步。
    否----排除蓄电池模块与BCM模块（A6）之间的导线断路故障，然后进行第30步。
    30关闭点火开关。
    31重新连接所有插头。
    32重新安装IPU盖，然后打开蓄电池模块开关。
    33打开点火开关至ON（II）。
    34使用HDS清除故障码。
    35使用HDS检查是否显示故障码P0AC8 （52 ）？
    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动，然后进行第①步。
    否----进行第36步。
    36使用HDS在故障码菜单（DTC MENU）中检测故障码P0AC8 （52）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----故障处理完成。如果在第35步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查蓄电池模块与BCM模块端子之间是否连接不良或松动，然后进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON （II）直至结果出现。
    37重新连接所有插头。
    38重新安装IPU盖，然后打开蓄电池模块开关。
    39如果BCM模块不是最新版软件，则升级BCM模块，或使用运行良好的BCM模块替换。
    40打开点火开关至ON（II）。
    41使用HDS检查是否显示故障码P0AC8 （52 ）？
    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第40步。如果已替换BCM模块，则进行第①步。
    否----进行第42步。
    42使用HDS在故障码菜单（DTC MENU）中检测故障码P0AC8 （52）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----如果BCM模块已升级，则故障处理完成。如果BCM模块已替换，则更换原来的BCM模块。如果在第41步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查蓄电池模块与BCM模块端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第40步。如果已替换BCM模块，则进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON （II）直至结果出现。
    （28） DTC POACC （53 ）：蓄电池模块温度传感器3电路电压低
    说明：进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。、
    诊断步骤如下：
    ①打开点火开关至ON（II）。
    ②使用 HDS在数据表（DATA LIST）中检查IMA蓄电池模块温度传感器3电压（IMA BAT-TERY MODULE TEMPERATURE SENSOR 3 VOLTAGE），是否显示大约为0. 05V[90℃（194°F）]？
    是----进行第③步。
    否----间歇性故障，此时系统正常。检查蓄电池模块、接线板以及BCM模块端子之间是否连接不良，是否有松动或绝缘体破裂。
    ③关闭点火开关。
    ④关闭蓄电池模块开关。
    ⑤拆下IPU盖。
    ⑥断开接线板12芯插头。
    ⑦打开点火开关至ON（II）。
    ⑧使用HDS在数据表（DATA LIST）中检查IMA蓄电池模块温度传感器3电压（IMABATTERY MODULE TEMPERATURE SENSOR 3 VOLTAGE），是否显示大约为0. 05V [ 90℃（194°F）]？
    是----进行第11步。
    否----进行第⑨步。
    ⑨拆下BCM模块，断开蓄电池模块温度传感器3的2芯插头。
    ⑩检查接线板12芯插头9号端子与车身搭铁线之间是否导通，如图78所示。

    是----排除蓄电池模块温度传感器3的2芯插头与接线板12芯插头导线之间的短路故障，然后进行第14步。
    否----更换蓄电池模块，然后进行第14步。
    11关闭点火开关。
    12断开BCM模块插头A（40芯）。
    13检查BCM模块插头端子A15与车身搭铁线之间是否导通，如图79所示。

    是----排除蓄电池模块与BCM模块（A15）之间的导线搭铁短路故障，然后进行第14步。
否----检查蓄电池模块与BCM模块之间的绝缘情况，然后进行第21步。
    14关闭点火开关。
    15重新连接所有插头。
    16重新安装IPU盖，然后打开蓄电池模块开关。
    17打开点火开关至ON（II）。
    18使用HDS清除故障码。
    19使用HDS检查是否显示故障码P0ACC （53）？；
    是----检查蓄电池模块、接线板以及BCM模块端子之间是否连接不良，是否有松动或绝缘体破裂，然后进行第①步。
    否----进行第20步。
    20使用HDS在故障码菜单（DTC MENU）中检测故障码P0ACC （53）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----故障处理完成。如果在第19步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查蓄电池模块、接线板以及BCM模块端子之间是否连接不良，是否有松动或绝缘体破裂，然后进行第①步。如果屏幕显示未完成（NOTCOMPLETE功，则保持点火开关至ON （II）直至结果出现。
    21重新连接所有插头。
    22重新安装IPU盖，然后打开蓄电池模块开关。
    23如果BCM模块不是最新版软件，则升级BCM模块，或使用运行良好的BCM模块替换。
    24打开点火开关至ON（II）。
    25使用HDS检查是否显示故障码P0ACC （53）？
    是----检查蓄电池模块、接线板以及BCM模块端子之间是否连接不良，是否有松动或绝缘体破裂。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第24步。如果已替换BCM模块，则进行第①步。
    否----进行第26步。
