（23） DTC P0AA6 （59 ）：高压电路隔离故障
      说明：
    （a）进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    （b）如果A/C系统中使用了不合适的空调（A/C）压缩机油，则故障码POAA6 （59）可能出现。
    （c）使用250V绝缘电阻检测器，并戴上手套。
    诊断步骤如下：
    ①打开点火开关至ON（II）。
    ②使用HDS检查，是否显示故障码P1629（79）？
    是----进行故障码P1629（79）故障处理。
    否----进行第③步。
    ③使用 HDS在数据表（DATA LIST）中检查，高压电路绝缘电阻是否为350kΩ或更高？
    说明：执行此步骤时要关闭A/C开关，且停止发动机。
    是一进行第④步。
    否一进行第11步。
    ④起动发动机，使其怠速1 min。
    ⑤使用HDS在数据表（DATA LIST）中检查高压电路绝缘电阻（INSULATION RESIST-ANCE OF HIGH VOLTAGE CIRCUIT），是否为350kΩ或更高？
    是----进行第⑥步。
    否----进行第32步。
    ⑥确保环境温度高于5℃（41°F）。
    ⑦起动发动机，使其怠速5 min
    ⑧打开空调（A/C），并将温度设定为22 ℃ （72 °F）。
    ⑨使发动机保持怠速1min。
    ⑩使用HDS在数据表（DATA LIST）中检查高压电路绝缘电阻（INSULATION RESIST-ANCE OF HIGH VOLTAGE CIRCUIT），是否为350k,l或更高？
    是----高压部件检测到临时搭铁导通性，此时系统正常，进行第11步。
否---进行第39步。
11关闭点火开关。
12关闭蓄电池模块开关。
13拆下IPU盖。
14检查IMA蓄电池与MCM之间的高压导线（橙色导线）是否连接不良或绝缘体破裂？
是----进行第15步。
否----修理连接或更换高压导线，然后进行第49步。

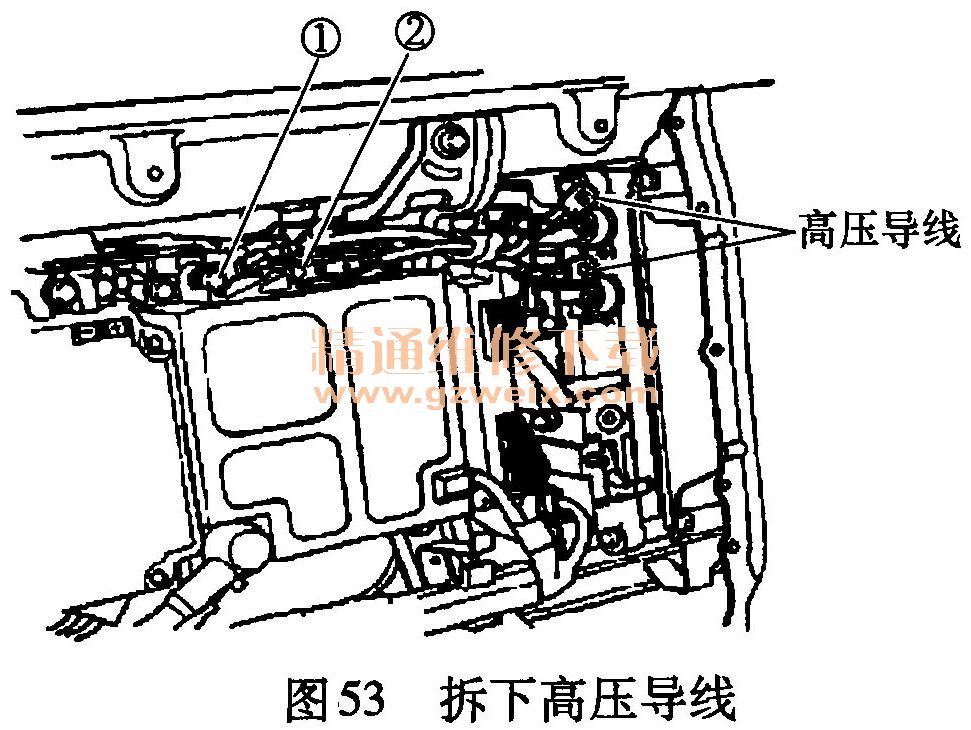

15从IMA蓄电池上拆下高压导线，如图53所示。

16分别测量车身搭铁线与蓄电池模块端子①与②的电阻是否为350kΩ或更高？
是----进行第17步。
否----进行第27步。
17拆下蓄电池模块。
18检查蓄电池模块、接线板与蓄电池模块上的导线线束是否绝缘体破裂？
是----进行第19步。
否----修理导线线束或更换蓄电池模块或接线板，然后进行第49步。

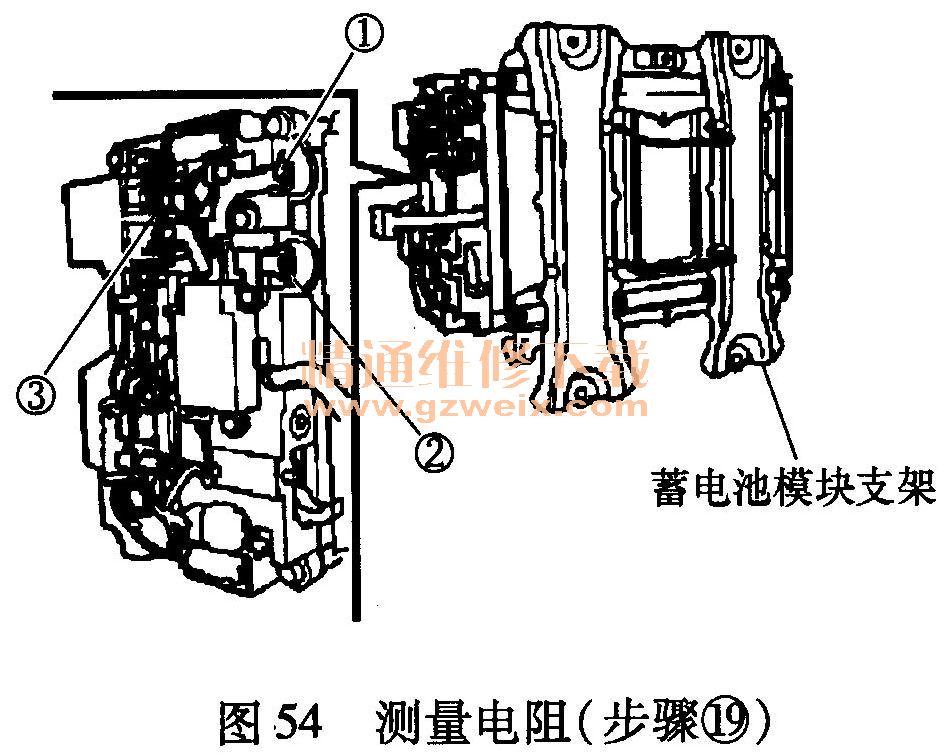

19分别测量蓄电池模块支架与接线板+端子①、-端子②、高压插头端子③之间的电阻是否为1 MΩ或更高，如图54所示。

    是----进行第20步。
    否----更换蓄电池模块，然后进行第49步。

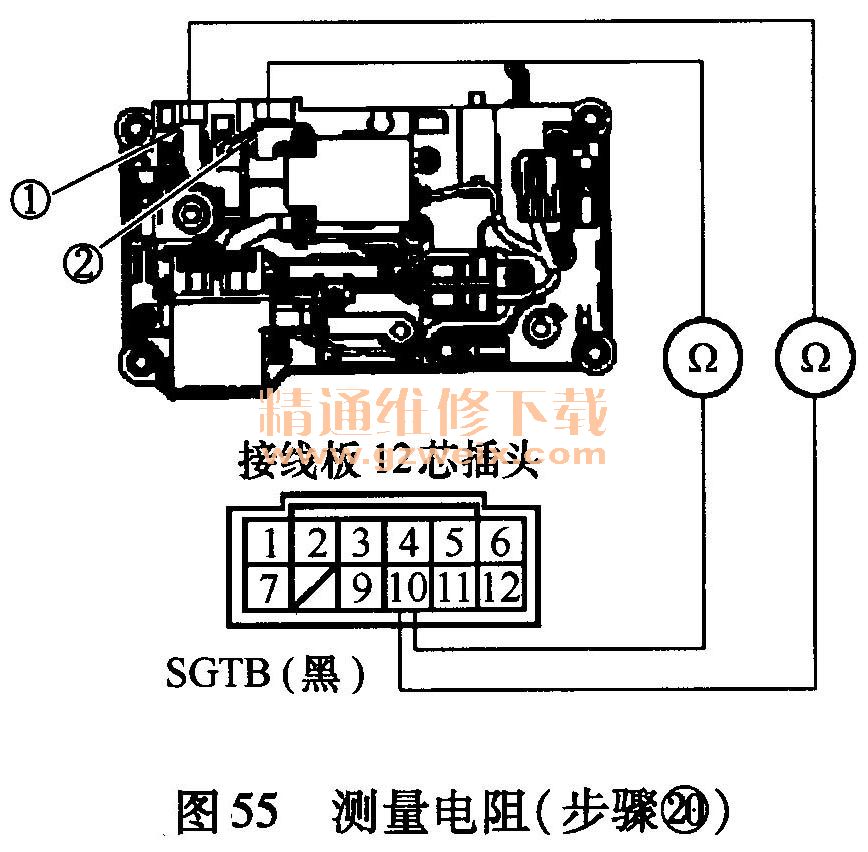

    20分别测量接线板12芯插头10号与接线板＋端子①、一端子②之间的电阻是否为1 MΩ或更高，如图55所示。

    是----进行第21步。
    否----更换蓄电池模块，进行第49步。
    21拆下高压接触器。

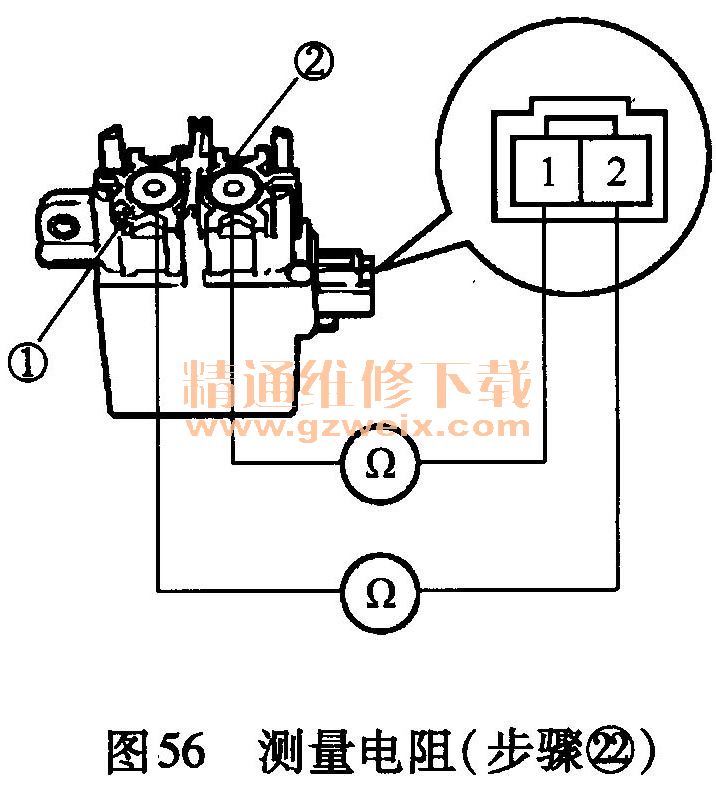

    22分别测量高压接触器端子①与高压接触器2芯插头②号端子、高压接触器端子②与高压接触器2芯插头1号端子之间的电阻是否为350kΩ或更高，如图56所示。

    是----进行第23步。
    否----更换高压接触器，然后进行第49步。
    23拆下旁通接触器。
     24分别测量旁通接触器端子①、②、③与④之间的电阻是否为350kΩ或更高，如图57所示。

    是----进行第25步。
    否----更换旁通接触器，然后进行第49步。
    25拆下蓄电池电流传感器。

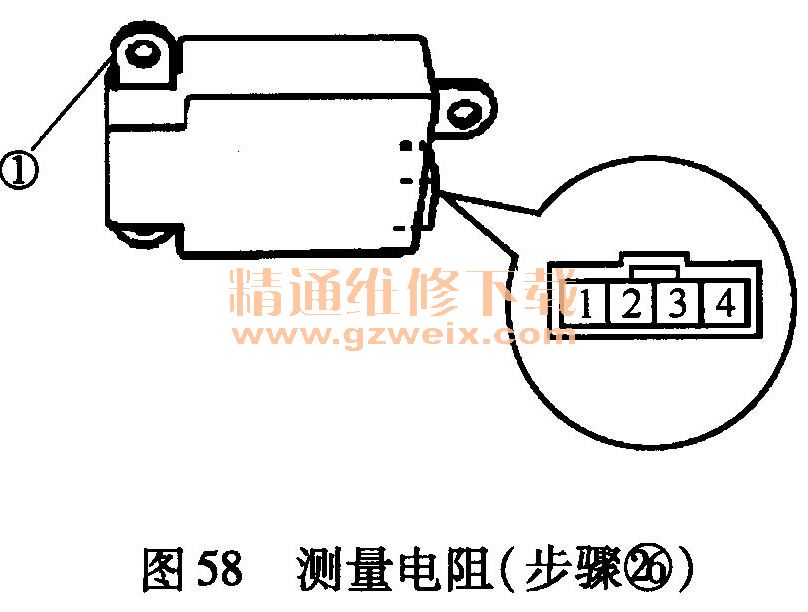

    26分别测量蓄电池电流传感器端子①与蓄电池电流传感器4芯插头1号、2号、4号端子之间的电阻是否为350kΩ或更高，如图58所示。

    是----进行第60步。
    否----更换蓄电池电流传感器，然后进行第49步。
    27检查MCM上的母线是否弯折或绝缘体破裂？
    是----进行第28步。
    否----更换母线，然后进行第49步。
    28拆下螺栓，然后从DC-DC转换器与空调（A/C）压缩机驱动器上拆下母线端子，59所示。

    说明：使用绝缘胶带包裹DC-DC转换器与空调（A/C）压缩机驱动器端子。
    29分别测量车身搭铁线与母线端子①与②之间的电阻是否为350kΩ或更高？
    是----进行第30步。
否----进行第71步。

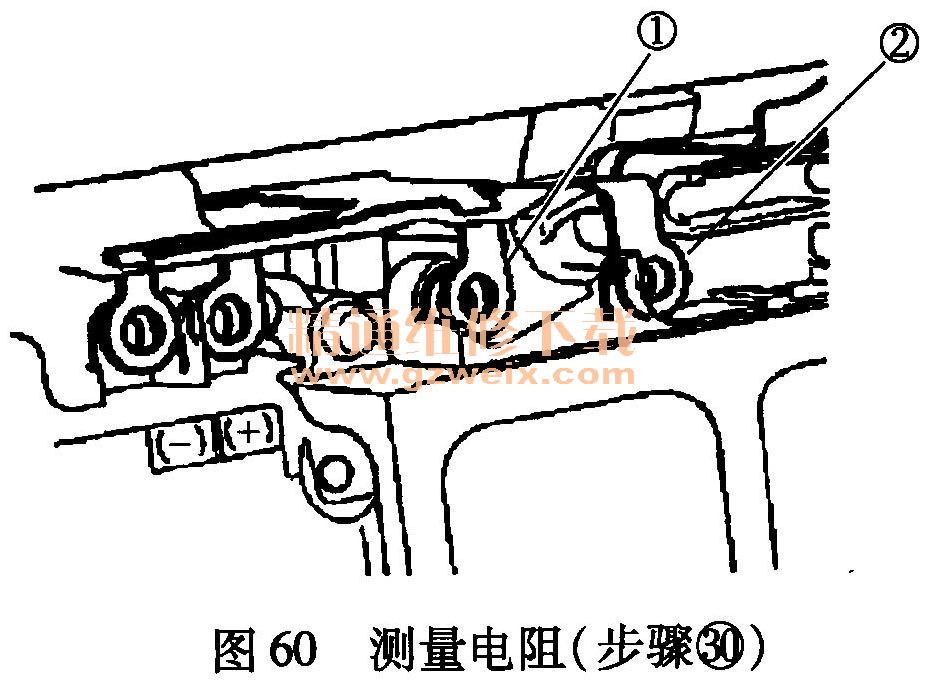

30拆下DC-DC转换器端子上的绝缘胶带，然后使用绝缘胶带包裹母线，如图60所示。

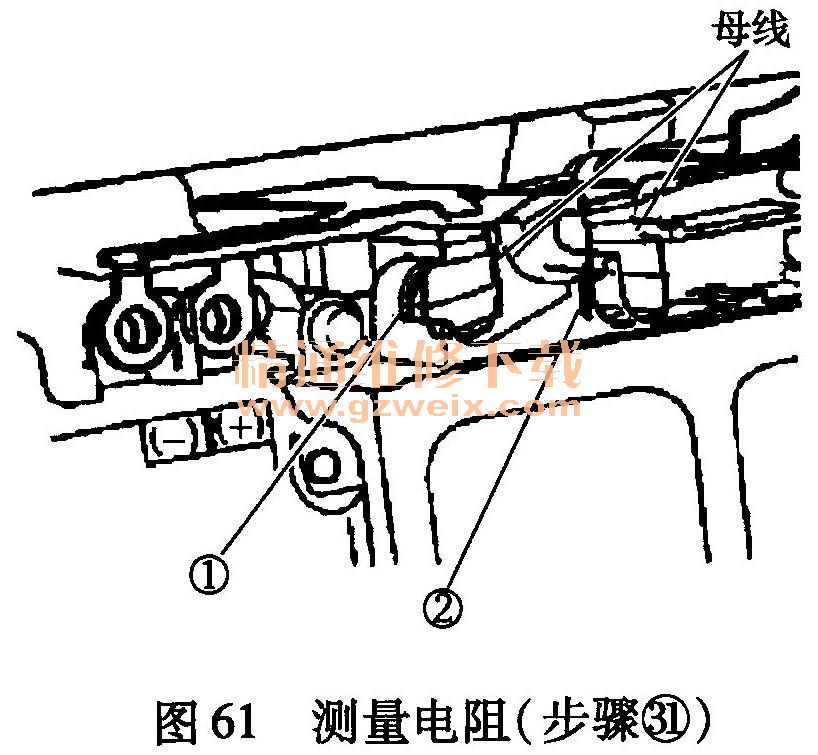

    31分别测量车身搭铁线与母线端子①与②之间的电阻是否为350kΩ或更高，如图61所示。

    32分别测量车身搭铁与母线端子B与C之间的电阻是否为350kΩ或更高？
    是----更换空调（A/C）压缩机驱动器，然后进行第49步。
    否----更换DC-DC转换器，然后进行第49步。
    33关闭点火开关。
    34关闭蓄电池模块开关。
    35拆下IPU盖。
    36升起线束支架。拆下MCM上的PDU罩与电机电源线，如图62所示。

    说明：使用绝缘胶带包裹电机电源线。
    37分别测量车身搭铁与MCM端子①、②、③之间的电阻是否为350kΩ或更高，如图62所示。
    是----进行第37步。
    否----进行第71步。
    38断开电机电源线，如图63所示。

    说明：参考从电机定子上断开电机电源线。
    39分别测量车身搭铁线与电机电源线端子①、②、③之间的电阻是否为350kΩ或更高，如图64所示。

    是----更换电机壳体，然后进行第40步。
    否----更换电机电源线，然后进行第40步。
    40关闭点火开关。
    41关闭蓄电池模块开关。

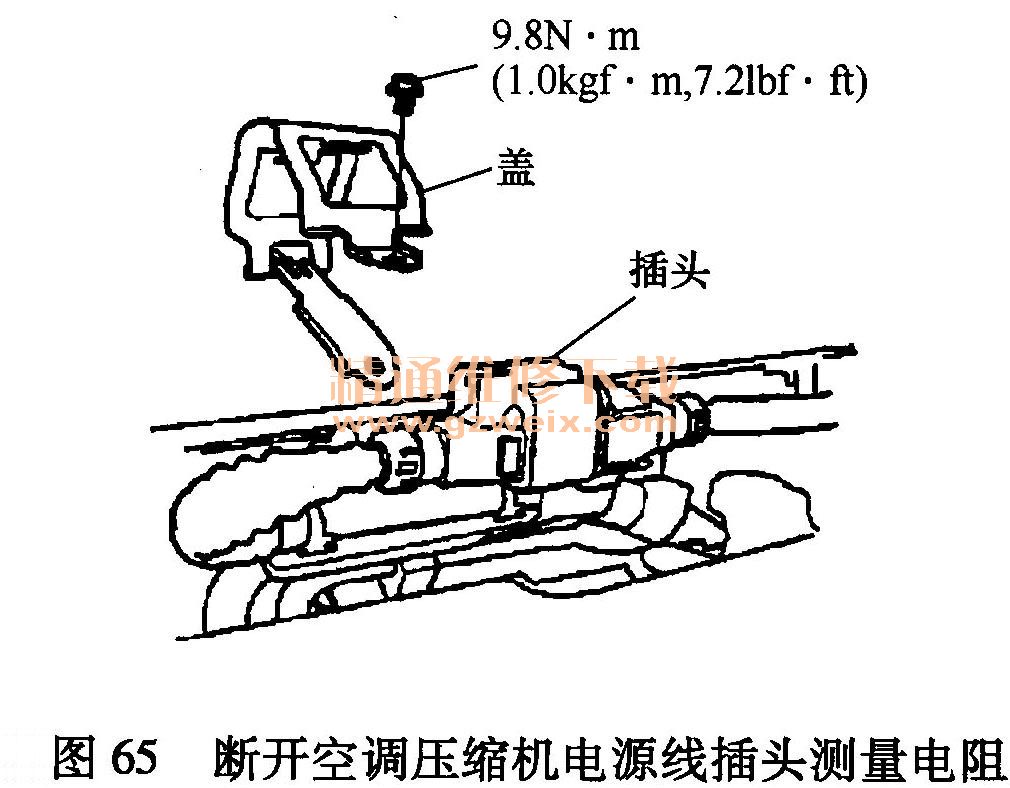

    42拆下盖。从发动机舱断开空调（A/C）压缩机电源线插头，如图65所示。

    43在空调（A/C）压缩机侧，分别测量车身搭铁线与空调（A/C）压缩机电源线端子①、②、③之间的电阻是否为350kΩ或更高，如图66所示。

    说明：如果空调（A/C）压缩机电源线插头端子潮湿，使用干净的毛巾将其擦干。不得使用压缩空气。
    是----进行第44步。
    否----进行第47步。

    44拆下IPU盖。

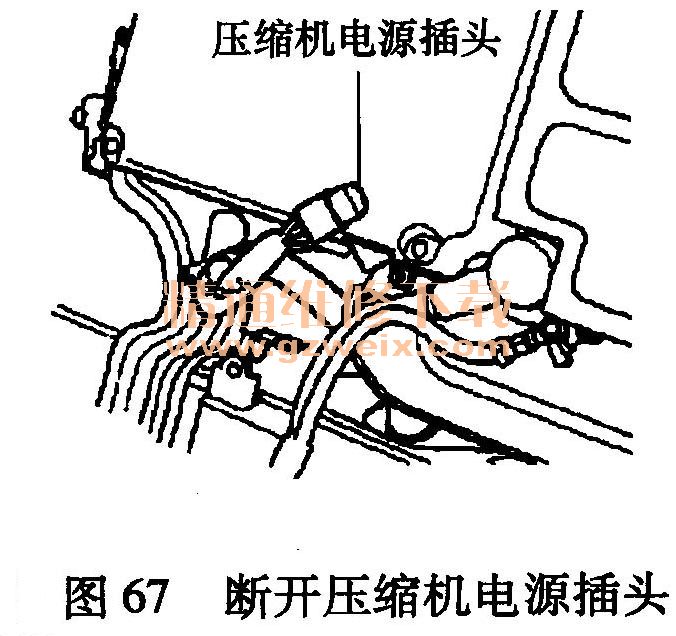

    45断开空调（A/C）压缩机驱动器上的空调（A/C）压缩机电源插头①，如图67所示。

    46在电源线侧，分别测量车身搭铁线与空调（A/C）压缩机电源线端子①、②、③之间的电阻是否为350kΩ或更高？
    是----更换空调（A/C）压缩机驱动器，然后进行第⑩步。
    否----更换电机电源线，然后进行第⑩步。
    47拆下空调（A/C）压缩机。
    48将油从空调（A/C）压缩机中排出。

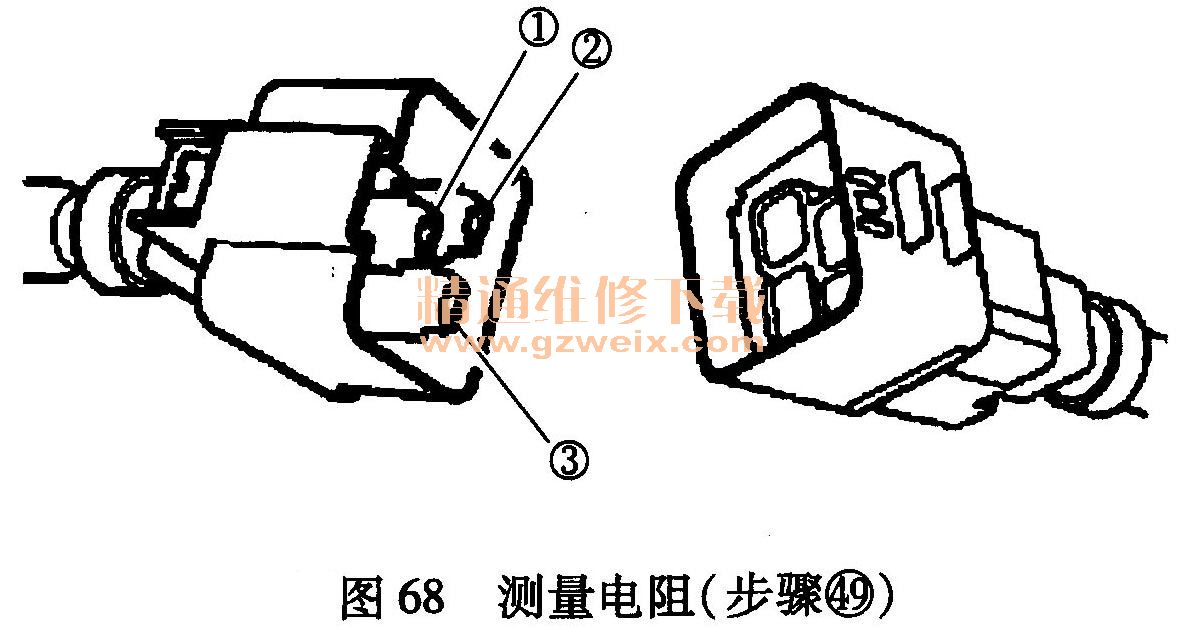

    49分别测量车身搭铁线与空调（A/C）压缩机电源线端子①、②、③之间的电阻是否为350kΩ或更高，如图68所示。

    是----更换空调（A/C）压缩机机油，然后进行第50步。
    否----更换空调（A/C）压缩机，然后进行第50步。
    50关闭点火开关。
    51重新连接所有插头。
    52重新安装IPU盖，然后打开蓄电池模块开关。
    53打开点火开关至ON （11）。
    54使用HDS清除故障码。
    55确保环境温度高于5℃ （41°F ）。
    56起动发动机，使其怠速5min。
    57打开空调（A/C），并将温度设定为22℃ （72°F）。
    58使发动机保持怠速1 min。
    59使用HDS检查是否显示故障码POAA6 （59）？
    是----检查MCM、空调（A/C）压缩机驱动器、电机定子、电机电源线以及BCM模块端子之间是否连接不良或松动，然后进行第①步。
    否----进行第60步。
    60使用HDS在故障码菜单（DTC MENU）中检测故障码POAA6 （59）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----故障处理完成。如果在第59步显示其他临时故障码或故障码，则排除显示的故障码故障，进行第61步。
    否----如果屏幕显示未通过（FAILED），则检查MCM、空调（A/C）压缩机驱动器、电机定子、电机电源线以及BCM模块端子之间是否连接不良或松动，然后进行第①步。如果屏幕显示未完成（NOT COMPLETED），则进行第55步。
    61关闭点火开关。
    62重新连接所有插头。
    63重新安装IPU盖，然后打开蓄电池模块开关。
    64如果BCM模块不是最新版软件，则升级BCM模块，或使用运行良好的BCM模块替换。
    65打开点火开关至ON（II）。
    66确保环境温度高于5℃（41-F）。
    67起动发动机，使其怠速5 min
    68打开空调（A/C），并将温度设定为22℃ （72°F）。
    69使发动机保持怠速1 min
    70使用HDS检查是否显示故障码POAA6（59）？
    是----检查MCM、空调（A/C）压缩机驱动器、电机定子、电机电源线以及BCM模块端子之间是否连接不良或松动。如果BC叭模块已升级，则使用运行良好的BCM模块替换，然后进行第65步。如果已替换BCM模块，则进行第①步。
    否----进行第71步。
    71使用HDS在故障码菜单（DTC MENU）中检测故障码POAA6 （59）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----如果BCM模块已升级，则故障处理完成。如果BCM模块已替换，则更换原来的BCM模块。如果在第70步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查MCM、空调（A/C）压缩机驱动器、电机定子、电机电源线以及BCM模块端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第65步。如果已替换BCM模块，则进行第①步。如果屏幕显示未完成（NOT COMPLETED），则进行第62步。
    72关闭点火开关。
    73重新连接所有插头。
    74重新安装IPU盖，然后打开蓄电池模块开关。
    75如果MCM不是最新版软件，则升级MCM，或使用运行良好的MCM替换。
    76打开点火开关至ON（II）。
    77确保环境温度高于5℃ （41°F）。
    78起动发动机，使其怠速5min。
    79打开空调（A/C），并将温度设定为22℃ （72°F）。
    80使发动机怠速1 min
