    四、IPU模块
    1.更换IPU模块风扇

    说明:戴上手套以防触电;IMA组件位于此区域。IMA为高压系统。在其上或在其周围进行操作之前,操作人员必须熟悉IMA系统。在进行维修或修理之前,确保已经阅读维修前的注意事项。
    更换步骤如下:
    ①拆下后座靠背与后座衬垫。
    ②关闭蓄电池模块开关。

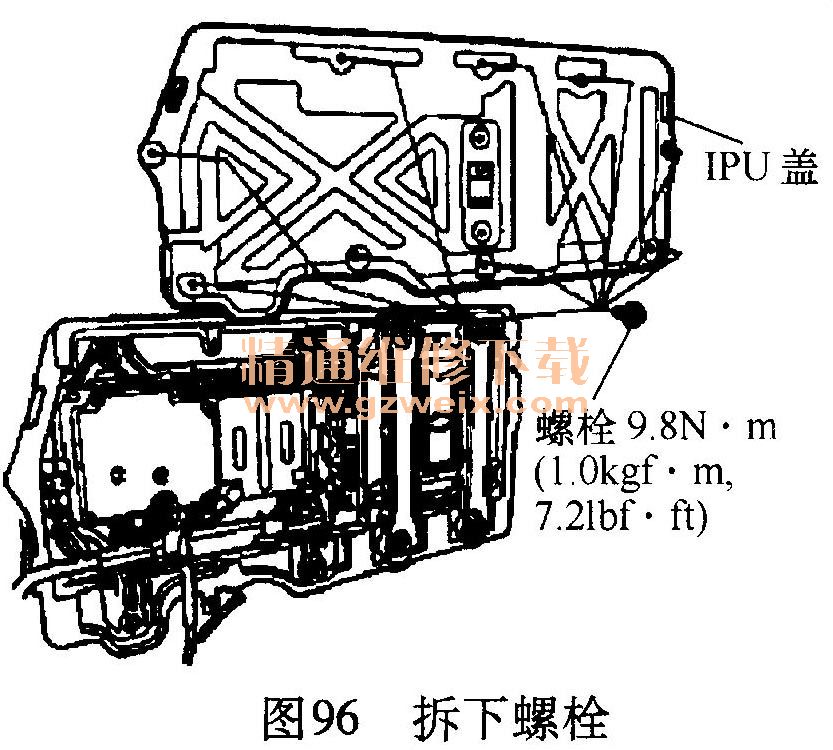

    ③拆下螺栓,如图96所示。

    ④拆下IPU盖,如图96所示。
    ⑤按照与拆卸相反的顺序安装部件。
    ⑥打开蓄电池模块开关之前,确保所有的高压电路连接良好,然后按下按钮,并打开蓄电池模块开关。
    2. IPU模块风扇的更换
    说明:戴上手套以防触电IMA组件位于此区域,IMA为高压系统。在对它或在它周围进行操作之前,操作人员必须熟悉IMA系统。在进行维修或修理之前,确保已经阅读维修前注意事项。
    ①拆下PCU总成。
    ②拆下IPU模块风扇,如图97所示。

    ③按照与拆卸相反的顺序安装部件。

    3. IPU模块风道的拆卸与安装
    ①拆下备用轮胎罩与行李箱前部装饰板。
    ②拆下IPU模块风道,如图98所示。

    ③按照与拆卸相反的顺序安装部件。
    4. IPU盖的拆卸与安装
    说明:戴上手套以防触电;IMA组件位于此区域;IMA为高压系统。在对它或在它周围进行操作之前,操作人员必须熟悉IMA系统。在进行维修或修理之前,确保已经阅读维修前注意事项。

    ①拆下PCU总成。
    ②拆下IPU模块风扇。
    ③拆下IPU模块风道。
    ④拆下蓄电池模块。
    ⑤拆下支架,如图99所示。

    ⑥拆下IPU盖,如图99所示。
⑦按照与拆卸相反的顺序安装部件。

    五、BCM模块的拆卸与安装
    说明:戴上手套以防触电;IMA组件位于此区域,IMA为高压系统。在对它或在它周围进行操作之前,操作人员必须熟悉IMA系统。在进行维修或修理之前,确保已经阅读维修前注意事项。
    ①拆下IPU盖。
    ②断开BCM模块插头,如图100所示。

    ③拆下BCM模块,如图100所示。
    ④按照与拆卸相反的顺序安装部件。

    六、DC-CD转换器的拆卸与安装
    说明:戴上手套以防触电;IMA组件位于此区域;IMA为高压系统。在对它或在它周围进行操作之前,操作人员必须熟悉IMA系统。在进行维修或修理之前,确保已经阅读维修前注意事项。
    ①确保音频系统或导航系统设有防盗密码。
    ②确保关闭点火开关。
    ③断开12V蓄电池负极导线。
    ④拆下IPU盖。

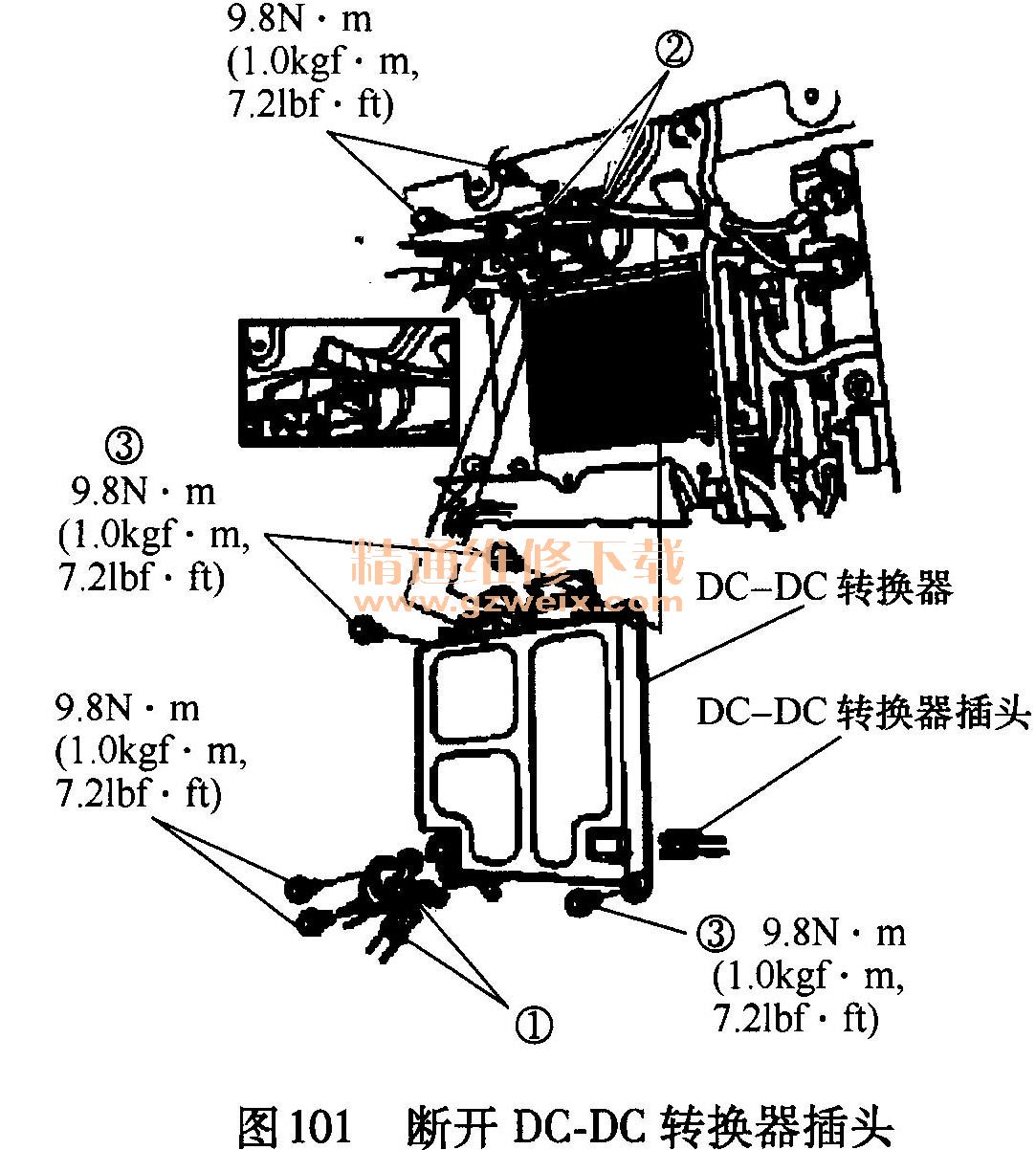

    ⑤断开DC-DC转换器插头,如图101所示。

    ⑥拆下导线①与②。
    ⑦拆下螺栓③与DC-DC转换器。
    ⑧按照与拆卸相反的顺序安装部件。
    说明:如果IMA蓄电池电量表(BAT)显示无电量,则起动发动机,在无荷载(驻车档或空档)状态下保持转速在3500~4000r/min之间,直至IMA电量表(BAT)显示三格电量。

    七、电源控制装置(PCU)
    1.电源控制装置的拆卸与安装

    说明:戴上手套以防触电;IMA组件位于此区域,IMA为高压系统。在对它或在它周围进行操作之前,操作人员必须熟悉IMA系统。在进行维修或修理之前,确保已经阅读维修前注意事项。
    ①拆下BCM模块。
    ②DC-DC转换器。
③拆下空调(A/C)压缩机驱动器。
④提升导线线束,如图102所示。

⑤拆下PDU罩,如图103所示。

⑥拆下电机电源线与空调(A/C)压缩机电源插头,并用绝缘胶带将其包裹。
说明:断开电机电源线之前,检查U相、V相与W相导线的位置。
⑦拆下螺栓①与PCU,如图104所示。

⑧按照与拆卸相反的顺序安装部件。
⑨进行电机转子位置校准程序。

2.电源控制装置的拆卸与安装
①拆下PCU总成。
②拆下罩、母线、MCM与IPU空气调节装置,如图105所示。

③按照与拆卸相反的顺序安装部件。

    八、更换MCM
    说明:戴上手套以防触电;IMA组件位于此区域,IMA为高压系统。在对它或在它周围进行操作之前,操作人员必须熟悉IMA系统。在进行维修或修理之前,确保已经阅读维修前的注意事项。
    更换步骤如下:
    ①拆下PCU总成。
    ②拆下盖、母线与MCM,如图106所示。

    ③按照与拆卸相反的顺序安装部件。
    ④进行电机转子位置校准程序。
