九、蓄电池
    1．蓄电池模块的拆卸与安装
    说明：戴上手套以防触电；IMA组件位于此区域，IMA为高压系统。在对它或在它周围进行操作之前，操作人员必须熟悉IMA系统。在进行维修或修理之前，确保已经阅读维修前注意事项。
    拆装步骤如下：
    ①断开12V蓄电池负极导线。
    ②拆下IPU盖。
    ③拆下高压导线，然后用绝缘胶带将其包裹，如图107所示。

    ④断开BCM模块插头与接线板插头，如图107所示。
    ⑤按照与拆卸相反的顺序安装部件。
    2．蓄电池电流传感器的更换
说明：戴上手套以防触电；IMA组件位于此区域，IMA为高压系统。在对它或在它周围进行操作之前，操作人员必须熟悉IMA系统。在进行维修或修理之前，确保已经阅读维修前注意事项。
    更换步骤如下：
    ①拆下蓄电池模块。
    ②拆下接线板。
    ③断开蓄电池电流传感器插头，如图108所示。

    ④拆下蓄电池电流传感器，如图108所示。
    ⑤按照与拆卸相反的顺序安装部件。

    十、接线板
    1．接线板的拆卸与安装
    说明：戴上手套以防触电；IMA组件位于此区域，IMA为高压系统。在对它或在它周围进行操作之前，操作人员必须熟悉IMA系统。在进行维修或修理之前，确保已经阅读维修前的注意事项。
    拆装步骤如下：
    ①拆下蓄电池模块。
    ②断开蓄电池模块温度传感器1的2芯插头①、蓄电池模块温度传感器2的2芯插头②与蓄电池模块温度传感器3的2芯插头③，如图109所示。

    ③拆下蓄电池模块上的接线板，如图109所示。
    2．接线板的拆卸与安装
    说明：戴上手套以防触电；IMA组件位于此区域，IMA为高压系统。在对它或在它周围进行操作之前，操作人员必须熟悉IMA系统。在进行维修或修理之前，确保已经阅读维修前的注意事项。
    拆装接线板的步骤如下：
①下接线板，如图110所示。

②按照与拆卸相反的顺序安装部件。

十一、更换高压接触器
    说明：戴上手套以防触电；IMA组件位于此区域，IMA为高压系统。在对它或在它周围进行操作之前，操作人员必须熟悉IMA系统。在进行维修或修理之前，确保已经阅读维修前的注意事项。
更换步骤如下：

①拆下蓄电池模块。
②拆下接线板。

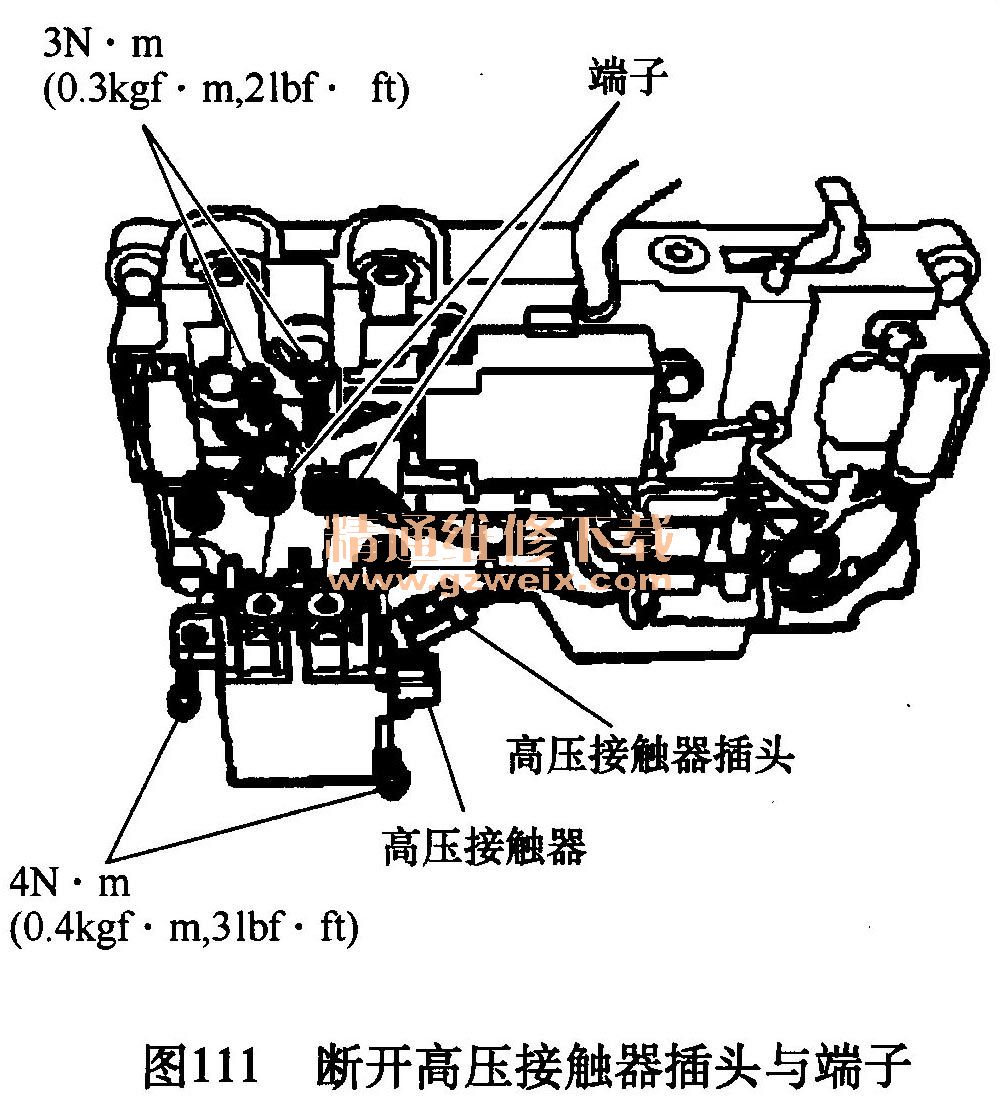

③断开高压接触器插头与端子，如图111所示。

④拆下高压接触器，如图111所示。
⑤按照与拆卸相反的顺序安装部件。

十二、更换旁通接触器
    说明：戴上手套以防触电；IMA组件位于此区域，IMA为高压系统。在对它或在它周围进行操作之前，操作人员必须熟悉IMA系统。在进行维修或修理之前，确保已经阅读维修前的注意事项。
    更换步骤如下：
    ①拆下蓄电池模块。
    ②拆下接线板。
    ③断开旁通接触器插头，如图112所示。

    ④拆下旁通接触器，如图112所示。
    ⑤按照与拆卸相反的顺序安装部件。

十三、更换旁通电阻器
    说明：戴上手套以防触电；IMA组件位于此区域，IMA为高压系统。在对它或在它周围进行操作之前，操作人员必须熟悉IMA系统。在进行维修或修理之前，确保已经阅读维修前的注意事项。
    更换步骤如下：
    ①拆下蓄电池模块。
    ②拆下接线板。
③断开旁通接触器插头，如图113所示。

④拆下旁通接触器，如图113所示。
⑤按照与拆卸相反的顺序安装部件。
⑥拆下旁通接触器，如图113所示。
⑦按照与拆卸相反的顺序安装部件。
