26使用HDS在故障码菜单（DTC MENU）中检测故障码P0ACC （53）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----如果BCM模块已升级，则故障处理完成。如果BCM模块已替换，则更换原来的BCM模块。如果在第25步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查蓄电池模块、接线板以及BCM模块端子之间是否连接不良，是否有松动或绝缘体破裂。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第24步。如果已替换BCM模块，则进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON （II）直至结果出现。

    （29） DTC POACD （54 ）：蓄电池模块温度传感器3电路电压高
    说明：进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    诊断步骤如下：
    ①打开点火开关至ON（II）。
    ②使用HDS在数据表（DATA LIST）中检查IMA蓄电池模块温度传感器3电压（IMABATTERY MODULE TEMPERATURE SENSOR 3 VOLTAGE），是否显示大约为4.95V［－40℃（－40°F）］？
    是----进行第③步。
    否----间歇性故障，此时系统正常。检查蓄电池模块与BCM模块端子之间是否连接不良或松动。
    ③使用HDS检查是否同时显示故障码P0A9E （50） , P0AC8 （52） , P0ACD （54） ?
    是----进行第17步。
    否----进行第④步。
    ④关闭点火开关。
    ⑤关闭蓄电池模块开关。
    ⑥拆下IPU盖。
    ⑦断开接线板12芯插头。
    ⑧使用一根短接线将接线板12芯插头9号端子连接至车身搭铁线，如图80所示。

    ⑨打开点火开关至ON（II）。
    ⑩使用HDS在数据表（DATA LIST）中检查IMA蓄电池模块温度传感器3电压（IMA BATTERYMODULE TEMPERATURE SENSOR 3 VOLTAGE），是否显示大约为4.95V［－40℃（一40°F）］？
    是----进行第14步。
    否----进行第11步。
    11关闭点火开关。
    12拆下BCM模块，断开蓄电池模块温度传感器3的2芯插头。
    13检查接线板12芯插头9号端子与蓄电池模块温度传感器3的2芯插头2号端子之间是否导通，如图81所示。

    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动。更换BCM模块，然后进行第30步。
    否----排除蓄电池模块与接线板12芯插头之间的导线断路故障，然后进行第30步。
    14关闭点火开关。
    15断开BCM模块插头A（40芯）。
    16检查BCM模块插头端子A15与接线板12芯插头9号端子之间是否导通，如图82所示。

    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动，然后进行第37步。
    否----排除蓄电池模块与BCM模块（A15）之间的导线断路故障，然后进行第30步。
    17关闭点火开关。
    18关闭蓄电池模块开关。
    19拆下IPU盖。
    20使用一根短接线将接线板12芯插头10号端子连接至车身搭铁线，参见图50。
    21打开点火开关至ON（II）。
    22使用HDS在数据表（DATA LIST）中检查IMA蓄电池模块温度传感器1电压（IMABATTERY MODULE TEMPERATURE SENSOR 1 VOLTAGE）, IMA蓄电池模块温度传感器2电压（IMA BATTERY MODULE TEMPERATURE SENSOR 2 VOLTAGE）与IMA蓄电池模块温度传感器3电压（IMA BATTERY MODULE TEMPERATURE SENSOR 3 VOLTAGE），是否显示大约为4.95V［－40℃（－40°F）］？
    是----进行第23步。
    否----进行第26步。
    23关闭点火开关。
    24拆下BCM模块，断开蓄电池模块温度传感器3的2芯插头。
    25检查接线板12芯插头10号端子与蓄电池模块温度传感器3的2芯插头1号端子之间是否导通，参见图51。
    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动。更换蓄电池模块，然后进行第30步。

    否----排除蓄电池模块与接线板12芯插头之间的导线断路故障，然后进行第30步。
    26关闭点火开关。
    27断开接线板12芯插头。
    28断开BCM模块插头A（40芯）。
    29检查BCM模块插头端子A6与接线板12芯插头10号端子之间是否导通，参见图77。
    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动，然后进行第37步。
    否----排除蓄电池模块与BCM模块（A6）之间的导线断路故障，然后进行第30步。
    30关闭点火开关。
    31重新连接所有插头。
    32重新安装IPU盖，然后打开蓄电池模块开关。
    33打开点火开关至ON（II）。
    34使用HDS清除故障码。
    35使用HDS检查是否显示故障码P0ACD （54）？
    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动，然后进行第①步。
    否----进行第36步。
    36使用HDS在故障码菜单（DTC MENU）中检测故障码POACD （54）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----故障处理完成。如果在第35步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查蓄电池模块与BCM模块端子之间是否连接不良或松动，然后进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON （II）直至结果出现。
    37重新连接所有插头。
    38重新安装IPU盖，然后打开蓄电池模块开关。
    39如果BCM模块不是最新版软件，则升级BCM模块，或使用运行良好的BCM模块替换。
    40打开点火开关至ON（II）。
    41使用HDS检查是否显示故障码P0ACD （54）？
    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第40步。如果已替换BCM模块，则进行第
①步。
    否----进行第42步。
    42使用HDS在故障码菜单（DTC MENU）中检测故障码P0ACD （54）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----如果BCM模块已升级，则故障处理完成。如果BCM模块已替换，则更换原来的BCM模块。如果在第41步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查蓄电池模块与BCM模块端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第40步。如果已替换BCM模块，则进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON （II）直至结果出现。

    （30）DTC P0AEl （62）：旁通接触器故障
    注意事项：在打开蓄电池模块开关或蓄电池开关接通时，不得触摸高压电缆与高压部件。
    说明：进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    诊断步骤如下：
    ①打开点火开关至ON（II）。
    ②使用HDS检查是否显示故障码P0A78（32）或P1570（66）？
    是----进行故障码P0A78（32）故障处理或P1570（66）故障处理。
    否----进行第③步。
    ③使用HDS在数据表（DATA LIST）中比较MPI电压（MPI VOLTAGE）与所有IMA蓄电池模块的总电压（TOTAL VOLTAGE OF ALL IMA BATTERY MODULES）。  MPI电压（MPIVOLTAGE）与所有IMA蓄电池模块的总电压（TOTAL VOLTAGE OF ALL IMA BATTERY MODULES）之间的差值是否大于21. 05V?
    是----进行第④步。
    否----间歇性故障，此时系统正常。检查旁通接触器、DC-DC转换器以及BCM模块端子之间是否连接不良或松动。
    ④检查蓄电池模块开关是否接通？
    是----进行第⑤步。
    否----关闭点火开关，然后打开蓄电池模块开关，进行第22步。
    ⑤关闭点火开关。
    ⑥关闭蓄电池模块开关。
    ⑦拆下IPU盖。
    ⑧打开蓄电池模块开关。

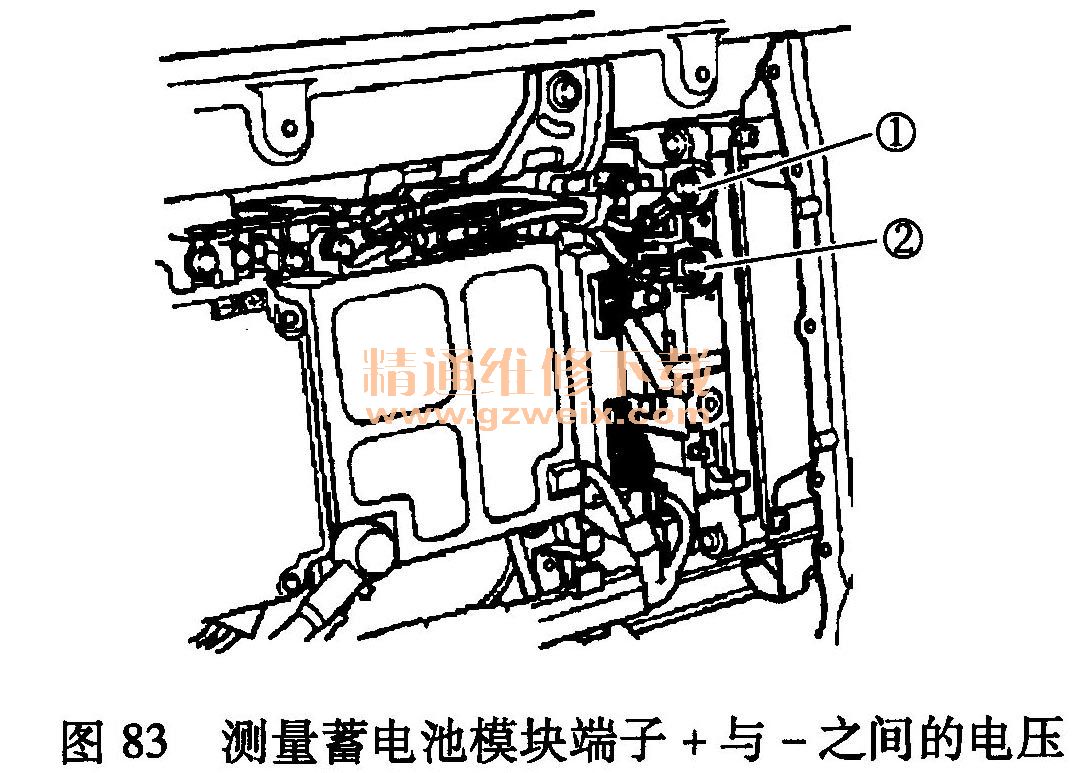

    ⑨打开点火开关至ON （11），然后测量蓄电池模块端子＋①与一②之间的电压是否大于135V，如图83所示。

    是----进行第17步。
    否----进行第⑩步。
    ⑩关闭点火开关并打开蓄电池开关。
    11拆下蓄电池模块。
    12检查接线板上的母线端子是否连接不良或松动？
    是----进行第13步。
    否----排除接线板上母线的连接故障，然后进行第38步。
13拆下接线板。
14检查接线板上的蓄电池模块（100A）熔丝是否正常？
是----进行第15步。
否----更换蓄电池模块（100A），然后进行第38步。
15拆下蓄电池模块开关。
    16打开蓄电池模块开关，然后检查蓄电池模块开关1号端子①与2号端子②之间是否导通，如图84所示。

    是----更换蓄电池模块，然后进行第17步。
    否----更换蓄电池模块开关，然后进行第38步。
    17关闭点火开关，并关闭蓄电池模块开关，然后断开DC-DC转换器4芯插头。
    18打开蓄电池模块开关。
    19打开点火开关至ON（II）。
    20使用HDS在数据表（DATA LIST）中比较MPI电压（MPI VOLTAGE）与所有IMA蓄电池模块的总电压（TOTAL VOLTAGE OF ALL IMA BATTERY MODULES）。  MPI电压（MPIVOLTAGE）与所有IMA蓄电池模块的总电压（TOTAL VOLTAGE OF ALL IMA BATTERY MODULES）之间的差值是否大于21. 05V?
    是----进行第21步。
    否----更换DC-DC转换器，然后进行第38步。
    21关闭点火开关。
    22断开BCM模块插头A（40芯）。
    23检查BCM模块插头端子A13与 A28之间是否导通，如图85所示。

是----进行第29步。
否----进行第24步。
24断开接线板12芯插头。
25检查以下端子之间是否导通，如图86所示。

·BCM模块插头端子．A13与接线板12芯插头1号端子。
·BCM模块插头端子A28与接线板12芯插头2号端子。
是----进行第26步。
否----排除接线板12芯插头与BCM模块（A13,A28 ）之间的导线断路故障，然后进行第38步。
26拆下蓄电池模块。
27拆下旁通接触器。
28检查旁通接触器1号端子①与2号端子②之间是否导通，如图87所示。

是----排除接线板12芯插头与旁通接触器之间的导线断路故障，然后进行第38步。
否----更换旁通接触器，然后进行第38步。

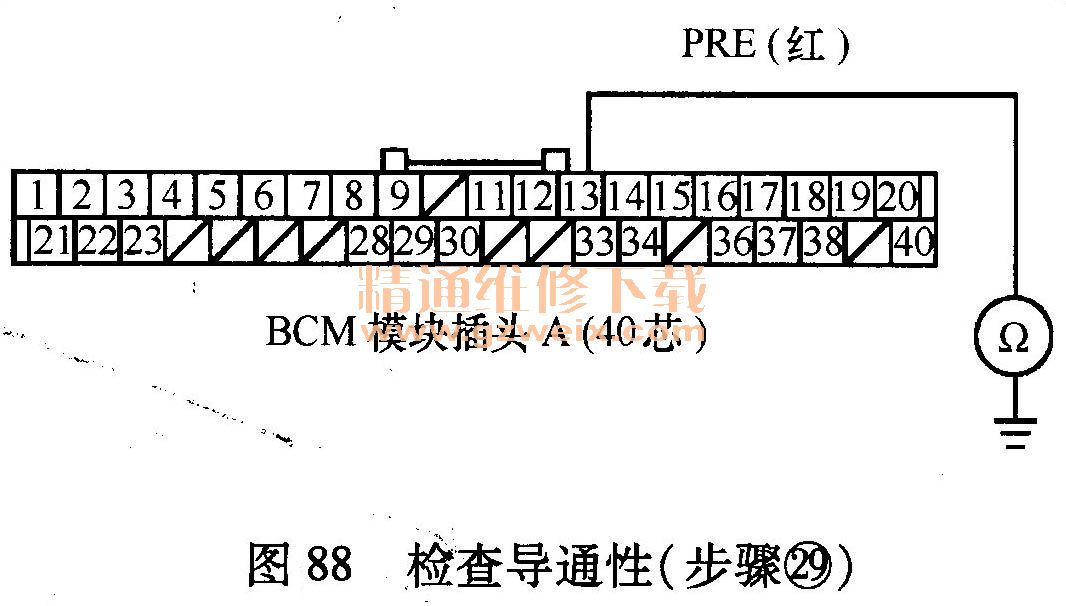

29检查BCM模块插头端子A13与车身搭铁线之间是否导通，如图88所示。

是一进行第30步。
否一进行第32步。
30断开接线板12芯插头。
31检查BCM模块插头端子A13与车身搭铁线之间是否导通？
是----排除接线板12芯插头与BCM模块（A13）之间的导线短路故障，然后进行第38步。
否----
·排除接线板12芯插头与旁通接触器之间的导线短路故障，然后进行第38步。
·更换旁通接触器，然后进行第38步。
32关闭蓄电池模块开关。
33拆下蓄电池模块。
34测量旁通电阻器的电阻是否为38～42Ω?
说明：要等旁通电阻器冷却。
是----进行第35步。
否----更换旁通电阻器，然后进行第38步。
35拆下旁通接触器。
36将蓄电池端子连接至旁通接触器1号端子③与2号端子④。
说明：连接蓄电池端子时，先连接至旁通接触器端子，然后再连接至蓄电池。
37检查旁通接触器3号端子①与4号端子②之间是否导通，参见图57。
是----进行第5步。
否----更换旁通接触器，然后进行第38步。
38关闭点火开关。
    39重新连接所有插头。
    40重新安装IPU盖，然后打开蓄电池模块开关。
    41打开点火开关至ON（II）。
    42使用HDS清除故障码。
    43使用HDS检查是否显示故障码POAEl （62）？
    是----检查高压插头、旁通接触器、DC-DC转换器、MCM以及BCM模块端子之间是否连接不良或松动，然后进行第①步。
    否----进行第44步。
    44使用HDS在故障码菜单（DTC MENU）中检测故障码P0AE1（62）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----故障处理完成。如果在第⑩步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED.），则检查高压插头、旁通接触器、DC-DC转换器、MCM以及BCM模块端子之间是否连接不良或松动，然后进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON （II）直至结果出现。
    45重新连接所有插头。
    46重新安装IPU盖，然后打开蓄电池模块开关。
    47如果BCM模块不是最新版软件，则升级BCM模块，或使用运行良好的BCM模块替换。
    48打开点火开关至ON（II）。
    49使用HDS检查是否显示故障码POAE1（62）？
    是----检查高压插头、旁通接触器、DC-DC转换器、MCM以及BCM模块端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第48步。如果已替换BCM模块，则进行第51步。
    否----进行第50步。
    50使用HDS在故障码菜单（DTC MENU）中检测故障码P0AE1（62）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----如果BCM模块已升级，则故障处理完成。如果BCM模块已替换，则更换原来的BCM模块。如果在第49步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查高压插头、旁通接触器、DC-DC转换器、MCM以及BCM模块端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第48步。如果已替换BCM模块，则进行第51步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON （II）直至结果出现。
    51如果MCM不是最新版软件，则升级MCM，或使用运行良好的MCM替换。
    52打开点火开关至ON（II）。
    53使用HDS检查是否显示故障码P0AE1（62）？
    是----检查高压插头、旁通接触器、DC-DC转换器、MCM以及BCM模块端子之间是否连接不良或松动。如果MCM已升级，则使用运行良好的MCM替换，然后进行第52步。如果已替换MCM，则进行第①步。

    否----进行第54步。
    54使用HDS在故障码菜单（DTC MENU）中检测故障码P0AEl （62）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----如果MCM已升级，则故障处理完成。如果MCM已替换，则更换原来的MCM。如果在第39步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查高压插头、旁通接触器、DC-DC转换器、MCM以及BCM模块端子之间是否连接不良或松动。如果MCM已升级，则使用运行良好的MCM替换，然后进行第52步。如果已替换MCM，则进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON（II）直至结果出现。
    （31） DTC P1574（68）：蓄电池模块温度信号电路故障
      说明：
    （a）进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    （b）如果IPU模块风扇风道堵塞、则可能检测到故障码P1574（68）。
    诊断步骤如下：
    ①打开点火开关至ON（II）。
    ②使用HDS检查是否显示故障码P1448（63）？
    是----进行故障码P1448（63）故障处理。
    否----进行第③步。
    ③使用HDS记录数据表（DATA LIST）中的IMA蓄电池温度传感器1（IMA BATTERYTEMPERATURE SENSOR 1）, IMA蓄电池温度传感器2 （ IMA BATTERY TEMPERATURESENS OR 2）, IMA蓄电池温度传感器3 （IMA BATTERY TEMPERATURE SENSOR 3）的数值。
    ④使用HDS在数据表（DATA LIST）中检查SOC。如果SOC高于65%，则起动发动机数次，直至SOC低于65%。
    ⑤使用HDS清除故障码。
    ⑥起动发动机，在无荷载（驻车档或空档）状态下保持转速在3500～4000r/mi。之间，直至SOC高于70%。
    ⑦将HDS记录的数据表（DATA LIST）中的 IMA蓄电池温度传感器1（IMA BATTERYTEMPERATURE SENSOR 1）, IMA蓄电池温度传感器2 （IMA BATTERY TEMPERATURESENSOR 2）, IMA蓄电池温度传感器3 （IMA BATTERY TEMPERATURE SENSOR 3）的数值与第3步中记录的数值进行比较，是否每个数值差都为0.5℃（1.0°F）或更大？
    是----间歇性故障，此时系统正常。检查蓄电模块与BCM模块端子之间是否连接不良或松动。
    否----进行第⑧步。
    ⑧检查IPU模块风道与IPU模块风扇是否断开、损坏或堵塞？
    是----更换蓄电池模块，然后进行第⑨步。
    否----如有必要，排除IPU模块风道或IPU模块风扇故障，然后进行第⑨步。
    ⑨打开点火开关至ON（II）。
    ⑩使用HDS清除故障码。

    11使用HDS检查是否显示故障码P1574（68）？
    是----检查蓄电池模块与BCM模块端子之间是否连接不良或松动，然后进行第①步。
    否----进行第12步。
    12使用HDS在故障码菜单（DTC MENU）中检测故障码P1574 （ 68）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----故障处理完成。如果在第⑩步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查蓄电池模块与BCM模块端子之间是否连接不良或松动，然后进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持点火开关至ON （II）直至结果出现。
    （32） DTC P15A7（87）：V相电机电流传感器电路故障
    说明：进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    诊断步骤如下：
    ①打开点火开关至ON（II）。
    ②使用HDS检查是否显示故障码POA61（26）与广或POA62 （27）？
    是----进行故障码P0A61（26）故障处理与／或P0A62（27）故障处理。
    否----进行第④步。
    ③使用HDS在故障码菜单（DTC MENU）中检测故障码P15A7 （87）的OBD状态（OBDSTATUS），屏幕是否显示未通过（FAILED）？
    是----进行第④步。
    否----如果屏幕显示通过（PASSED），则为间歇性故障，此时系统正常。检查MCM端子之间是否连接不良或松动。如果屏幕显示未完成（NOT COMPLETED），则进行第①步。
    ④如果MCM不是最新版软件，则升级MCM，或使用运行良好的MCM替换。
    ⑤打开点火开关至ON（II）。
    ⑥使用HDS检查是否显示故障码P15A7（87）？
    是----检查MCM端子之间是否连接不良或松动。如果MCM已升级，则使用运行良好的MCM替换，然后进行第⑤步。如果已替换MCM，则进行第①步。
    否----进行第⑦步。
    ⑦使用HDS在故障码菜单（DTC MENU）中检测故障码P15A7 （87）的OBD状态（OBD
STATUS），屏幕是否显示通过（PASSED）？
    是----如果MCM已升级，则故障处理完成。如果MCM已替换，则更换原来的MCM。如果在第⑥步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查MCM端子之间是否连接不良或松动。如果MCM已升级，则使用运行良好的MCM替换，然后进行第⑤步。如果已替换MCM，则进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持点火开关至ON （II）直至结果出现。
