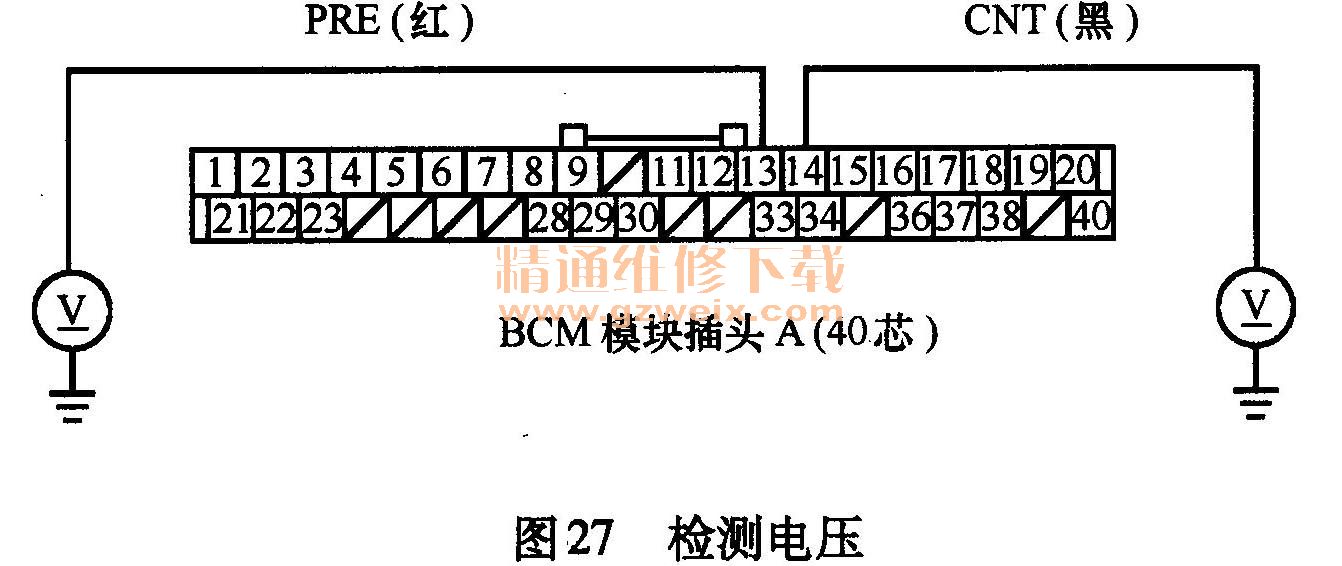

在每个端子上检测到的电压是否为蓄电池电压？
是----进行第20步。
否----进行第⑧步。
⑧拆下蓄电池模块。
⑨测量高压接触器1号端子和2号端子之间的电阻，如图28所示。
是否大约为0Ω?
是----更换高压接触器, 然后进行第11步。
否----进行第⑩步。
⑩测量高压接触器1号端子和2号端子之间的电阻，如图3-28所示。
是否为38～42Ω?
是----更换旁通接触器，然后进行第11步。
否----进行第26步。
11关闭点火开关。
12重新连接所有插头。
13重新安装IPU盖，然后打开蓄电池模块开关。
14打开点火开关至ON（ II）。
15使用HDS清除故障码。
16关闭点火开关，等待30s。
17打开点火开关至ON （ II）。
18使用HDS检查临时故障码或故障码。
是否显示故障码POA27（46）？
是----检查高压接触器、旁通接触器、MCM以及BCM模块端子之间是否连接不良或松动，然后进行第①步。
否----进行第19步。
19使用HDS在故障码菜单（DTC MENU）中检测故障码P0A27 （46）的OBD状态（OBDSTATUS）。
屏幕是否显示通过（PASSED）？
是----故障处理完成。如果在第18步显示其他临时故障码或故障码，则排除显示的故障码故障。
否----如果屏幕显示未通过（FAILED），则检查高压接触器、旁通接触器、MCM以及BCM模块端子之间是否连接不良或松动，然后进行第①步。如果屏幕显示未完成（NOTCOMPLETED），则进行第16步。
20重新安装IPU盖，然后打开蓄电池模块开关。
21如果BCM模块不是最新版软件，则升级BCM模块，或使用运行良好的BCM模块替换。
22关闭点火开关，等待30s。
23打开点火开关至ON（ II）。
24使用HDS检查临时故障码或故障码。
是否显示故障码P0A27 （46）？
是一检查高压接触器、旁通接触器、MCM以及BCM模块端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第22步。如果替换BCM模块，则进行第①步。
否----进行第25步。
25使用HDS在故障码菜单（DTC MENU）中检测故障码P0A27 （46）的OBD状态（OBD
STATUS）。
屏幕是否显示通过（PASSED）？
是----如果已升级BCM模块，则故障处理完成。如果BCM模块已替换，则更换原来的BCM模块。如果在第24步显示其他临时故障码或故障码，则排除显示的故障码故障。
否----如果屏幕显示未通过（FAILED），则检查高压接触器、旁通接触器、MCM以及BCM模块端子之间是否连接不良或松动，然后进行第①步。如果屏幕显示未完成（NOTCOMPLETED），则进行第22步。
26重新安装IPU盖，然后打开蓄电池模块开关。
27如果MCM不是最新版软件，则升级MCM，或使用运行良好的MCM替换。
28关闭点火开关，等待34s。
29打开点火开关至ON（ II）。
30使用HDS检查临时故障码或故璋码。
是否显示故障码P0A27 （46 ）？
是----检查高压接触器、旁通接触器、MCM以及BCM模块端子之间是否连接不良或松动。如果MCM已升级，则使用运行良好的MCM替换，然后进行第28步。如果已替换MCM，则进行第①步。
否----进行第31步。
31使用HDS在故障码菜单（DTC MENU）中检测故障码P0A27 （46）的OBD状态（OBDSTATUS）。
屏幕是否显示通过（PASSED）？
是----如果已升级MCM，则故障处理完成。如果MCM已替换，则更换原来的MCM。如果在第30步显示其他临时故障码或故障码，则排除显示的故障码故障。
否----如果屏幕显示未通过（FAILED），则检查高压接触器、旁通接触器、MCM以及BCM模块端子之间是否连接不良或松动，然后进行第①步。如果屏幕显示未完成（NOTCOMPLETED），则进行第28步。
（9）DTC POA3C（39）：MCM过热
说明：
（a）进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
（b）如果IPU模块风道阻塞，则可检测到故障码P0A3 C。
诊断步骤如下：
①打开点火开关至ON（ II）。
②使用HDS检查临时故障码或故障码。
是否显示故障码P1488（63）？
是----排除故障码P1488 （63）故障。
否----进行第③步。
③使用HDS在数据表（DATA LIST）中检查MPI温度（MPI TEMPERATURE）。
是否显示大于1000℃ （2120 °F）？
是----进行第⑥步。
否----进行第④步。
④在记录的冻结数据参数范围内试驾车辆几分钟，可得到下列几种参数：
·IPU模块风扇速度。
·VSS（MCM）。
·电机转速（MCM）。
⑤使用HDS在数据表（DATA LIST）中检查MPI温度（MPI TEMPERATURE）。
是否显示大于100℃ （212 °F）？
是----进行第⑥步。
否----间歇性故障，此时系统正常，检查IPU模块进风道是否阻塞。
⑥检查IPU模块风道或IPU模块风扇是否连接良好、损坏或阻塞，并接触IPU盖是否安装良好。IPU模块风道、IPU模块风扇和IPU盖是否正常？
是----进行第11步。
否----如果必要，则排除IPU模块风道、IPU模块风扇或IPU盖的故障，然后进行第⑦步。
⑦打开点火开关至ON（ II）。
⑧使用HDS清除故障码。
⑨使用HDS检查临时故障码或故障码。
是否显示故障码P0A3C（39）？
是----检查MCM与IPU模块风扇端子之间是否连接不良或松动，然后进行第①步。
否----进行第⑩步。
⑩使用HDS在故障码菜单（DTC MENU）中检测故障码P0A3C （39）的OBD状态（OBDSTATUS）。
屏幕是否显示通过（PASSED）？
是----故障处理完成。如果在第⑨步显示其他临时故障码或故障码，则排除显示的故障码故障。
否----如果屏幕显示未通过（FAILED），则检查MCM与IPU模块风扇端子之间是否连接不良或松动。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON（ II）直至结果出现。
11如果MCM不是最新版软件，则升级MCM，或使用运行良好的MCM替换。
12打开点火开关至ON（ II）。
13使用HDS检查临时故障码或故障码。
是否显示故障码POA3 C（39）？
是----检查MCM与IPU模块风扇端子之间是否连接不良或松动。如果MCM已升级，则使用运行良好的MCM替换，然后进行第12步。如果已替换MCM，则进行第①步。
否----进行第14步。
14使用HDS在故障码菜单（DTC MENU）中检测故障码P0A3C （ 39）的OBD状态（OBDSTATUS）。
屏幕是否显示通过（PASSED）？
是----如果已升级MCM，则故障处理完成。如果MCM已替换，则更换原来的MCM。如果在第13步显示其他临时故障码或故障码，则排除显示的故障码故障。
否----如果屏幕显示未通过（FAILED），则检查MCM与IPU模块风扇端子之间是否连接不良或松动。如果MCM已升级，则使用运行良好的MCM替换，然后进行第12步。如果已替换MCM，则进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON（ II）直至结果出现。
（10） DTC PO A3 F （89 ）：电机转子位置传感器电路故障
说明：进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
诊断步骤如下：
①打开点火开关至ON（ II）。
②起动发动机，等待30s。
③使用HDS在故障码菜单（DTC MENU）中检测故障码POA3 F （89）的OBD状态（OBDSTATUS）。
屏幕是否显示未通过（FAILED）？
是----进行第④步。
否----如果屏幕显示通过（PASSED），则说明为间歇性故障，此时系统正常。检查电机转
子位置传感器与MCM端子之间是否连接不良或松动。如果屏幕显示未完成（NOT COMPLET-ED），则进行第①步。
④使用HDS在数据表（DATA LIST）中检查电机转子位置传感器R1信号（MOTOR ROTOR POSITION SENSOR R1 SIGNAL）。
是否小于0. 1V?
是----进行第⑧步。
否----进行第⑤步。
⑤使用HDS在数据表（DATA LIST）中检查电机转子位置传感器R2信号（MOTOR ROTOR POSITION SENSOR R2 SIGNAL）。
是否小于0. 1V?
是一进行第15步。
否，进行第⑥步。
⑥使用HDS在数据表（DATA LIST）中检查电机转子位置传感器S1信号（MOTOR RO-TOR POSITION SENSOR S1 SIGNAL）。
是否小于0. 1V?
是----进行第22步。
否----进行第⑦步。
⑦使用HDS在数据表（DATA LIST）中检查电机转子位置传感器S2信号（MOTOR RO-TOR POSITION SENSOR S2 SIGNAL）。
是否小于0. 1V?
是----进行第32步。
否----进行第42步。
⑧关闭点火开关。
⑨关闭蓄电池模块开关。
⑩拆下IPU盖。
11拆下BCM模块，断开MCM20芯插头。

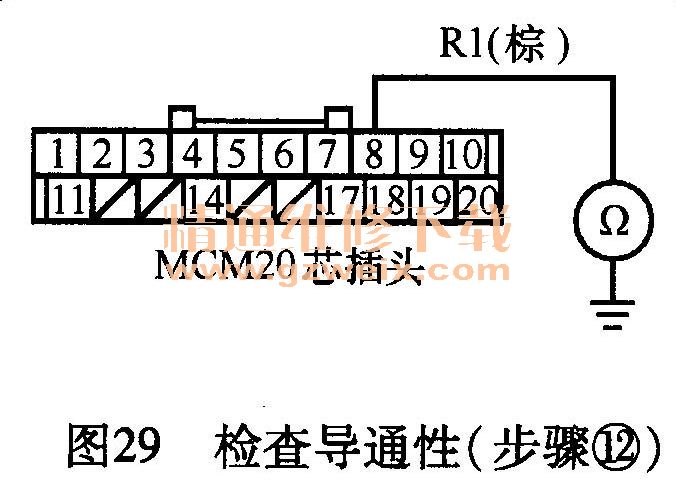

12检查MCM20芯插头8号端子与车身搭铁线之间的导通性，如图29所示。
是否导通？
是----进行第13步。
否----检查电机转子位置传感器与MCM端子之间是否连接不良或松动，然后进行第63步。
13断开电机转子位置传感器6芯插头。
14检查车身搭铁线与电机转子位置传感器6芯插头3号端子之间是否导通，如图30所示。
是----更换电机转子位置传感器，然后进行第55步。
否----排除电机转子位置传感器与MCM（8号）导线之间的短路故障，然后进行第55步。
15关闭点火开关。
16关闭蓄电池模块开关。
17拆下IPU盖。
18拆下BCM模块，断开MCM20芯插头。
19检查MCM20芯插头7号端子与车身搭铁之间是否导通，如图31所示。
是----进行第20步。
否----检查电机转子位置传感器与MCM端子之间是否连接不良或松动，然后进行第63步。
20断开电机转子位置传感器6芯插头。
21检查车身搭铁线与电机转子位置传感器6芯插头6号端子之间是否导通，如图32所示。
是----更换电机转子位置传感器，然后进行第55步。
否----排除电机转子位置传感器与MCM（7号）导线之间的短路故障，然后进行第55步。
22关闭点火开关。
23关闭蓄电池模块开关。
24拆下IPU盖。
25拆下BCM模块，断开MCM20芯插头。
26分别检查下列MCM20芯插头端子之间是否导通，如图33所示。
·4号与车身搭铁线。
·6号与车身搭铁线。
是一进行第27步。
否一进行第29步。
27断开电机转子位置传感器6芯插头。
28分别检查下列电机转子位置传感器6芯插头端子之间是否导通，如图34所示。
·1号与车身搭铁线。
·4号与车身搭铁线。
是----更换电机转子位置传感器，然后进行第55步。
否----排除电机转子位置传感器与MCM （ 4号、6号）导线之间的短路故障，然后进行第55步。

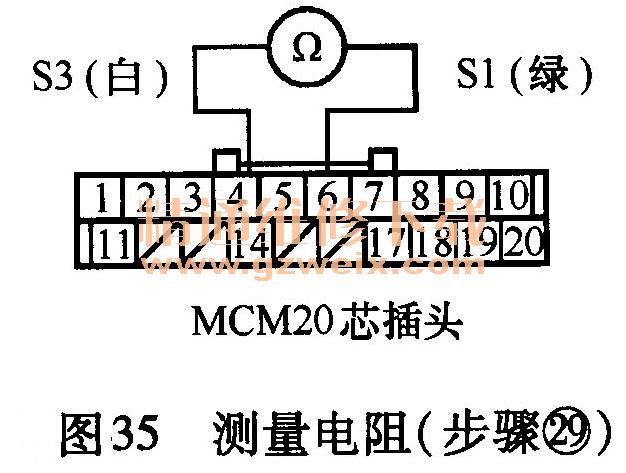

29测量MCM20芯插头4号端子与6号端子之间的电阻是否大约为21.6～34. 4Ω，如图35所示。
是----检查MCM端子之间是否连接不良或松动，然后进行第63步。
否----进行第30步。
30断开电机转子位置传感器6芯插头。
31测量电机转子位置传感器6芯插头1号端子与4号端子之间的电阻是否大约为21.4～34. 2Ω，如图36所示。
是----排除电机转子位置传感器与MCM（4号、6号）导线之间的断路故障，然后进行第55步。
否----更换电机转子位置传感器，然后进行第55步。
32关闭点火开关。
33关闭蓄电池模块开关。
34拆下IPU盖。
35拆下BCM模块，断开MCM20芯插头。
36分别检查下列MCM20芯插头端子之间是否导通，如图37所示。
·3号与车身搭铁线。
·5号与车身搭铁线。
是一进行第37步。
否一进行第39步。
37断开电机转子位置传感器6芯插头。

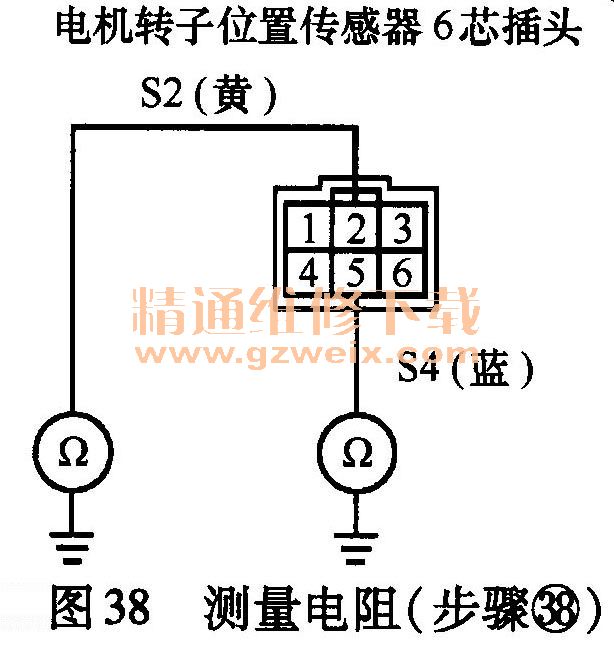

38分别检查下列电机转子位置传感器6芯插头端子之间是否导通，如图38所示。
·2号与车身搭铁线。
·5号与车身搭铁线。
是----更换电机转子位置传感器，然后进行第55步。
否----排除电机转子位置传感器与MCM （ 3号、5号）导线之间的接地短路故障，然后进行第55步。
39测量MCM20芯插头3号端子与5号端子之间的电阻是否为19.9 ～31. 7Ω，如图39所示。
是----检查MCM端子之间是否连接不良或松动，然后进行第63步。
否----进行第40步。
40断开电机转子位置传感器6芯插头。

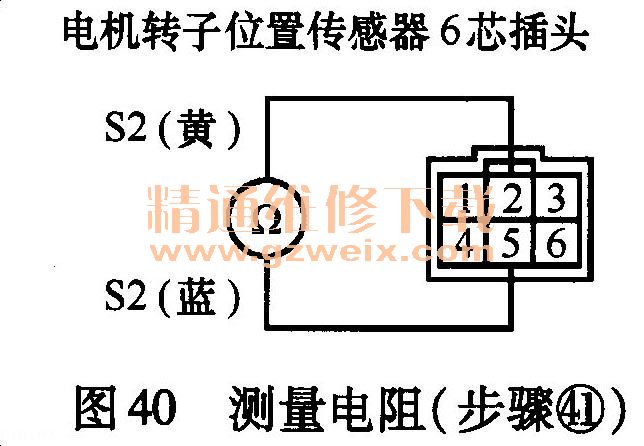

41测量电机转子位置传感器6芯插头2号端子与5号端子之间的电阻是否为19.7～31. 5Ω，如图40所示。
是----排除电机转子位置传感器与MCM （3号、5号）导线之间的断路故障，然后进行第55步。
否----更换电机转子位置传感器，然后进行第55步。
42关闭点火开关。
43关闭蓄电池模块开关。
44拆下IPU盖。
45拆下BCM模块，断开MCM20芯插头。
46测量MCM20芯插头4号端子与6号端子之间的电阻是否为21. 6～34. 4Ω，参见图3-35。
是----检查MCM端子之间是否连接不良或松动，然后进行第49步。
否----进行第47步。
