二、IMA系统故障码诊断
    1. IMA系统故障码诊断表

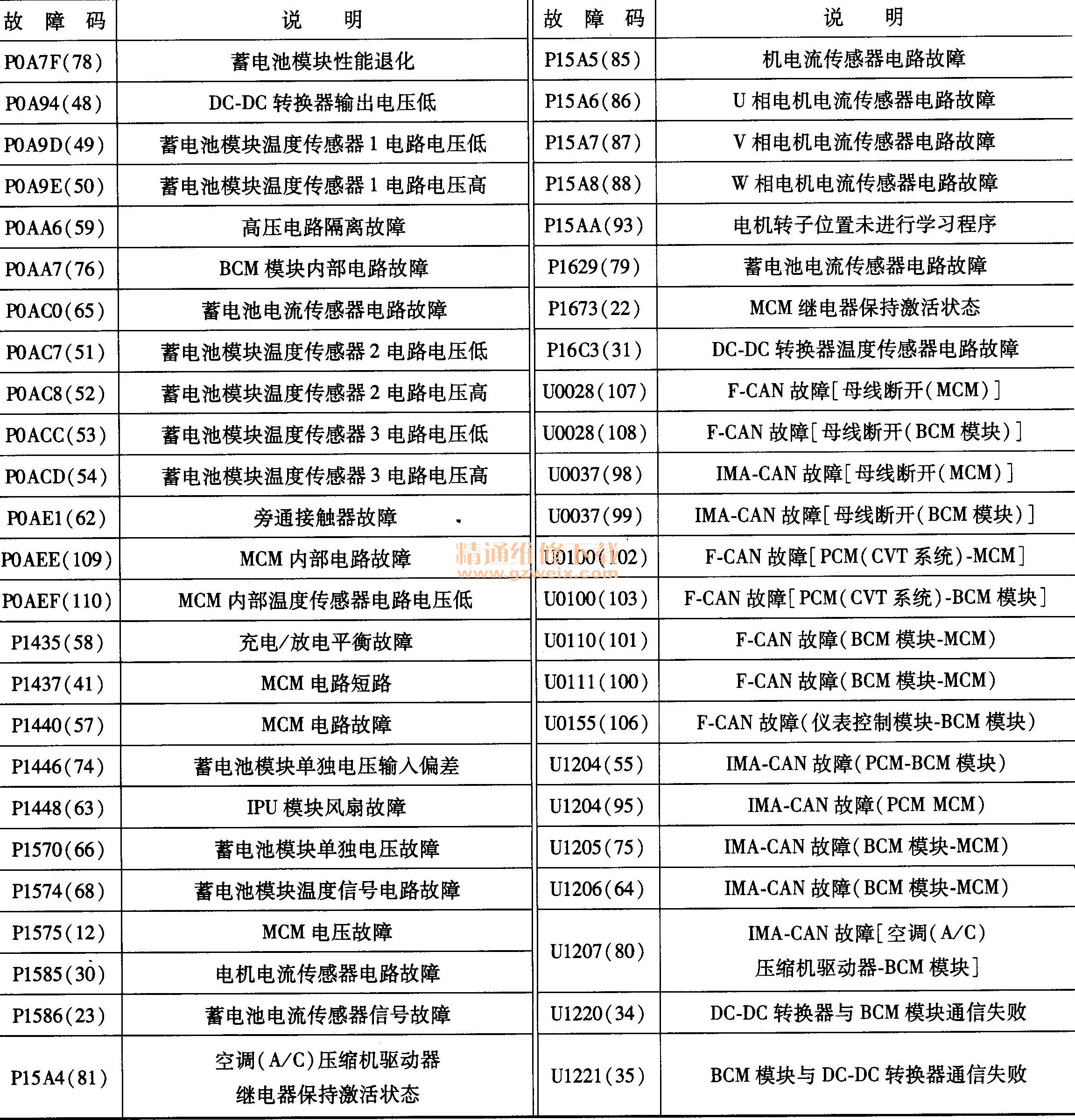

    混合动力系统故障码诊断见表4。



    2. MA系统故障码诊断程序
    （1） DTC P0562（15）：BCM模块系统电压低
    说明：
    （a）为了验证此故障处理程序是否合适，使用HDS短接SCS线，并读取闪烁代码，或更改HDS程序以显示并读取HM代码。
    （b）进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    诊断程序如下：
    ①检查仪表板下熔丝／继电器盒内的23号备用（BACK UP）熔丝（10A）。
    熔丝是否正常？
    是----进行第②步。
    否----排除23号备用（BACK UP）熔丝（10A）与BCM模块（A4）导线之间的短路故障，同时更换23号备用（BACK UP）熔丝（10A），然后进行第⑨步。
    ②打开点火开关至ON（ II）。
    ③使用HDS检查数据表（DATA LIST）内的BCM备用电压（BACK UP VOLTAGE）。
    电压是否小于4. 0V?
    是----进行第④步。
    否----间歇性故障，此时系统正常。检查23号备用（BACK UP）熔丝（10A）与 BCM模块导线之间是否连接不良或松动。
    ④关闭点火开关。
    ⑤关闭蓄电池模块开关。
    ⑥拆下IPU盖。
    ⑦断开BCM模块插头A（40芯）。
    ⑧测量车身搭铁线与BCM模块插头A4端子之间的电压，如图24所示。

    是否为蓄电池电压？
    是----检查BCM模块端子之间是否连接不良或松动，然后进行第15步。
    否----排除23号备用（BACK UP）熔丝（10A）与BCM模块（A4）导线之间的断路故障，然后进行第⑨步。
    ⑨重新连接所有插头。
    ⑩重新安装IPU盖，然后打开蓄电池模块开关。
    11打开点火开关至ON（II）。
    12使用HDS清除故障码。
    13使用HDS检查故障码。
    是否显示故障码P0562（15）？
    是----检查23号备用（BACK UP）熔丝（10A）与BCM模块端子之间是否连接不良或松动，然后进行第①步。
    否----进行第14步。
    14使用HDS在DTC菜单（DTC MENU）中检测DTC P0562 （15）的OBD状态（OBD STATUS）。
    屏幕是否显示通过（PASSED）？
    是----故障处理完成。如果在第13步显示临时故障码或故障码，则排除显示的故障码故障。

    否----如果屏幕显示未通过（FAILED），则检查23号备用（BACK UP）熔丝（10A）与BCM模块端子之间是否连接不良或松动，然后进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON（ II）直至结果出现。
    15重新连接所有插头。
    16重新安装IPU盖，然后打开蓄电池模块开关。
    17如果BCM不是最新版软件，则升级BCM，或使用运行良好的BCM替换。
    18打开点火开关至ON（ II）。
    19使用HDS检查临时故障码或故障码。
    是否显示故障码P0562（15）？
    是----检查23号备用（BACK UP）熔丝（10A）与BCM模块端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第18步。如果已替换BCM模块，则进行第①步。
    否----进行第20步。
    20使用HDS在DTC菜单（DTC MENU）中检测故障码P0562 （15）的OBD状态（OBDSTATUS）。
    屏幕是否显示通过（PASSED）？
    是----如果BCM模块已升级，则故障处理完成。如果BCM模块已替换，则更换原来的BCM模块。如果在第19步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查23号备用（BACK UP）熔丝（10A）与BCM模块端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行18步。如果已替换BCM模块，则进行第①步。如果屏幕显示未完成（NOTCOMPLETED），则保持打开点火开关至ON（ II）直至结果出现。
    （2） DTC P0562（94）：MCM系统电压低
    说明：
    （a）为了验证此故障处理程序是否合适，使用HDS短接SCS线，并读取闪烁代码，或更改HDS程序以显示并读取HM代码。
    （b）进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    诊断程序如下：
    ①检查仪表板下熔丝／继电器盒内的23号备用（BACK UP）熔丝（10A） 。
    熔丝是否正常？
    是----进行第②步。
    否----排除23号备用（BACK UP）熔丝（10A）与MCM （17号）导线之间的短路故障，同时更换23号备用（BACK UP）熔丝（10A），然后进行第⑨步。
    ②打开点火开关至ON（ II）。
    ③使用HDS检查数据表（DATA LIST）内的MCM备用电压（BACK UP VOLTAGE）。
    电压是否小于4. 0V?
    是----进行第④步。
    否----间歇性故障，此时系统正常，检查23号备用（BACK UP）熔丝（10A）与MCM导线之间是否连接不良或松动。
    ④关闭点火开关。
    ⑤关闭蓄电池模块开关。
    ⑥拆下IPU盖。
    ⑦拆下BCM模块，然后断开MCM 20芯插头。
    ⑧测量车身搭铁线与MCM20芯插头17号端子之间的电压，如图25所示。

    是否为蓄电池电压？
    是----检查MCM端子之间是否连接不良或松动，然后进行第15步。
    否----排除23号备用（BACK UP）熔丝（10A）与MCM（17）导线之间的断路故障，然后进行第⑨步。
    ⑨重新连接所有插头。
    ⑩重新安装IPU盖，然后打开蓄电池模块开关。
    11打开点火开关至ON（ II）。
    12使用HDS清除故障码。
    13使用HDS检查临时故障码或故障码。
    是否显示故障码P0562（94）？
    是----检查23号备用（BACK UP）熔丝（10A）与MCM端子之间是否连接不良或松动，然后进行第①步。
    否一进行第14步。
    14使用HDS在DTC菜单（DTC MENU）中检测故障码P0562 （94）的OBD状态（OBDSTATUS），屏幕是否显示通过（PASSED）？
    是----故障处理完成。如果在第13步显示临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILE功，则检查23号备用（BACK UP）熔丝（10A）与MCM端子之间是否连接不良或松动，然后进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON（ II）直至结果出现。
    15重新连接所有插头。
    16重新安装IPU盖，然后打开蓄电池模块开关。
    17如果MCM不是最新版软件，则升级MCM，或使用运行良好的MCM替换。
    18打开点火开关至ON（ II）。
    19使用HDS检查临时故障码或故障码。
    是否显示故障码P0562（94）？
    是----检查23号备用（BACK UP）熔丝（10A）与MCM端子之间是否连接不良或松动。如果MCM已升级，则使用运行良好的MCM替换，然后进行第18步。如果已更换MCM，则进行第①步。
    否----进行第20步。
    20使用IDS在故障码菜单（DTC MENU）中检测故障码P0562（94）的OBD状态（OBD STATUS）。
屏幕是否显示通过（PASSED）？

    是----如果MCM已升级，则故障处理完成。如果MCM已替换，则更换原来的MCM。如果在第19步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查23号备用（BACK UP）熔丝（10A）与MCM端子之间是否连接不良或松动。如果MCM已升级，则使用运行良好的MCM替换，然后进行第18步。如果已替换MCM，则进行第①步。如果屏幕显示未完成（NOT COMPLETED） ,则保持打开点火开关至ON（ II）直至结果出现。
    （3）DTC P0602（91）：MCM编程错误
    说明：
    （a）为了验证此故障处理程序是否合适，使用HDS短接SCS线，并读取闪烁代码，或更改HDS程序以显示并读取HM代码。
    （b）进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    （c）当MCM升级未完成时，显示本故障码。
    （d）升级MCM过程中不得关闭点火开关。如果在完成之间关闭点火开关，则可能会损坏MCM。
    诊断步骤如下：
    ①进行MCM升级程序。
    ②使用HDS在IMA系统中检查临时故障码或故障码。
    是否显示故障码P0602（91）？
    是----更换原来的MCM。
    否----故障处理完成。如果显示其他临时故障码或故障码，则排除显示的故障码故障。
    （4） DTC P0602（92）：BCM模块编程错误
    说明：
    （ a）为了验证此故障处理程序是否合适，使用HDS短接SCS线，并读取闪烁代码，或更改HDS程序以显示并读取HM代码。
    （b）进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    （c）当BCM模块升级未完成时，显示本DTC。
    （d）升级BCM模块过程中不得关闭点火开关。如果在完成之间关闭点火开关，则可能会损坏BCM模块。
    诊断步骤如下：
    ①进行BCM模块升级程序。
    ②使用HDS在IMA系统中检查临时故障码或故障码。
    是否显示故障码P0602（92）？
    是----更换原来的BCM模块。
    否----故障处理完成。如果显示其他临时故障码或故障码，则排除显示的故障码故障。
    （5） DTC P0603（60）：MCM内部电路KAM故障
    说明：进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    诊断步骤如下：
①开点火开关至ON（ II）。
    ②使用HDS检查临时故障码或故障码。
    是否显示故障码P1629（79）？
    是----排除故障码P1629（79）故障。
    否----进行第③步。
    ③使用HDS清除故障码。
    ④使用HDS在故障码菜单（DTC MENU）中检测故障码P0603 （60）的OBD状态（OBDSTATUS）。屏幕是否显示未通过（FAILED）？
    是一进行第⑤步。
    否一如果屏幕显示通过（PASSED），检查MCM端子之间是否连接不良或松动，然后进行第①步。如果屏幕显示未完成（NOTCOMPLETED ），则保持打开点火开关至ON（ II）直至结果出现。
    ⑤如果MCM不是最新版软件，则升级MCM，或使用运行良好的MCM替换。
    ⑥打开点火开关至ON（ II）。
    ⑦使用HDS检查临时故障码或故障码。
    是否显示故障码P0603（60）？
    是----检查MCM端子之间是否连接不良或松动。如果已升级MCM，则使用运行良好的MCM替换，然后进行第⑥步。如果已替换MCM，则进行第①步。
    否----进行第⑧步。
⑧使用HDS在故障码菜单（DTC MENU）中检测DTC P0603（60）的OBD状态（OBD STATUS）。屏幕是否显示通过（PASSED）？

    是----如果MCM已升级，则故障处理完成。如果MCM已替换，则更换原来的MCM。如果在第⑦步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查MCM端子之间是否连接不良或松动。如果MCM已升级，则使用运行良好的MCM替换，然后进行第⑥步。如果已替换MCM，则进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON（ II）直至结果出现。
    （6） DTC P0607（82）：BCM模块性能故障
    说明：进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    诊断步骤如下：
    ①打开点火开关至ON（ II）。
    ②使用HDS检查临时故障码或故障码。
    是否显示故障码P1629（79）？
    是----排除故障码P1629（79）故障。
    否----进行第③步。
    ③使用HDS清除故障码。
    ④使用HDS在故障码菜单（DTC MENU）中检测故障码P0607 （ 82）的OBD状态（OBDSTATUS）。屏幕是否显示未通过（FAILED）？
    是一进行第⑤步。
    否一如果屏幕显示通过（PASSED），检查BCM模块端子之间是否连接不良或松动，然后进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON（ II）直至结果出现。
    ⑤如果BCM模块不是最新版软件，则升级BCM模块，或使用运行良好的BCM模块替换。
    ⑥打开点火开关至ON（ II）。
    ⑦使用HDS检查临时故障码或故障码。
    是否显示故障码P0607（82）？
    是一检查BCM模块端子之间是否连接不良或松动。如果已升级BCM模块，则使用运行良好的BCM模块替换，然后进行第⑥步。如果已替换BCM模块，则进行第①步。
    否----进行第⑧步。
    ⑧使用HDS在故障码菜单（DTC MENU）中检测故障码P0607 （82）的OBD状态（OBDSTATUS）。屏幕是否显示通过（PASSED）？
    是----如果BCM模块已升级，则故障处理完成。如果BCM模块已替换，则更换原来的BCM模块。如果在第⑦步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED.），则检查BCM模块端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后进行第⑥步。如果已替换BCM模块，则进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON（ II）直至结果出现。
    （7）DTC POAIF（112）：F-CAN故障（BCM模块-MCM）
    说明：进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    诊断步骤如下：
    ①打开点火开关至ON（ II）。
    ②使用HDS检查临时故障码或故障码。
    是否显示故障码U0037（98）？
    是----排除故障码U0037（98）故障。
    否----进行第③步。
    ③使用HDS清除故障码。
    ④使用HDS检查临时故障码或故障码。
    是否显示故障码P0A1F（112）？
    是----进行第⑤步。
    否----间歇性故障，此时系统正常。检查BCM模块与MCM端子之间是否连接不良或松动。
    ⑤打开点火开关至ON（ II）。
    ⑥关闭蓄电池模块开关。
    ⑦拆下IPU盖。
    ⑧断开BCM模块插头A（40芯）。
    ⑨拆下BCM模块，然后断开MCM20芯插头。
    ⑩检查BCM模块插头A1端子与MCM20芯插头20号端子之间是否导通，以及BCM模块插头A21端子与MCM20芯插头10号端子之间是否导通，如图26所示。

    是----进行第17步。
    否----排除BCM模块（A1,A21）与MCM （10号、20号）导线之间的断路故障，然后进行第11步。
    11重新连接所有插头。
    12重新安装IPU盖，然后打开蓄电池模块开关。
    13打开点火开关至ON（ II）。
    14使用HDS清除故障码。
    15使用HDS检查临时故障码或故障码。
    是否显示故障码POAlF（112）？
    是----检查BCM模块与MCM端子之间是否连接不良或松动，然后进行第①步。
    否----进行第16步。
    16使用HDS在故障码菜单（DTC MENU）中检测故障码P0A1F（112）的OBD状态（OBDSTATUS）。
    屏幕是否显示通过（PASSED）？
    是----故障处理完成。如果在第15步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILE功，则检查BCM模块与MCM端子之间是否连接不良或松动，然后进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON（ II）直至结果出现。
    17重新连接所有插头。
    18重新安装IPU盖，然后打开蓄电池模块开关。
    19如果BCM模块不是最新版软件，则升级BCM模块，或使用运行良好的BCM模块替换。
    20打开点火开关至ON（ II）。
    21使用HDS检查临时故障码或故障码。
    是否显示故障码P0A1F（112）？
    是----检查BCM模块与MCM端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后重新检查。如果已替换BCM模块，则进行第①步。
    否----进行第22步。
    22使用HDS在故障码菜单（DTC MENU）中检测故障码POAIF（112）的OBD状态（OBDSTATUS）。
    屏幕是否显示通过（PASSED）？
    是----如果BCM模块已升级，则故障处理完成。如果BCM模块已替换，则更换原来的BCM模块。如果在第21步显示其他临时故障码或故障码，则排除显示的故障码故障。
    否----如果屏幕显示未通过（FAILED），则检查BCM模块与MCM端子之间是否连接不良或松动。如果BCM模块已升级，则使用运行良好的BCM模块替换，然后重新检查。如果已替换BCM模块，则进行第①步。如果屏幕显示未完成（NOT COMPLETED），则保持打开点火开关至ON（ II）直至结果出现。
    （8） DTC POA27 （46）：高压接触器／旁通接触器保持激活状态
    说明：进行故障处理前，应记录所有冻结数据，并查阅一般故障处理信息。
    诊断步骤如下：
    ①关闭点火开关，等待30s。
    ②打开点火开关至ON（ II）。
    ③使用HDS在故障码菜单（DTC MENU）中检测故障码PO A27 （46）的OBD状态（OBDSTATUS）。
