二、混合动力能量存储系统各部件的维修
1.混合动力蓄电池维修的断开和连接程序
(1)断开

    注意:为避免人身伤害,在对任何36V部件进行操作之前务必确保点火开关置于OFF位置且点火钥匙已拔出。钥匙拔出后,断开12V蓄电池负极电缆然后打开发电机蓄电池断开控制模块盖。等待至少5 min后,使用数字式万用表测量下列部件之间的电压:
    ·36V蓄电池正极和负极电缆。
    ·36V蓄电池正极电缆和车辆搭铁。
    ·36V蓄电池负极电缆和车辆搭铁。
    所有测量的电平必须低于3V。
    ①将点火钥匙从点火开关上拔出。固定点火钥匙,以确保钥匙不会在未知的情况下被重新插入。
    ②断开12V蓄电池负极电缆。
    ③向下折叠两个后排座椅靠背。
④在固定卡夹处小心地提举载物地板行李厢盖,如图41所示。
提举载物地板行李厢盖

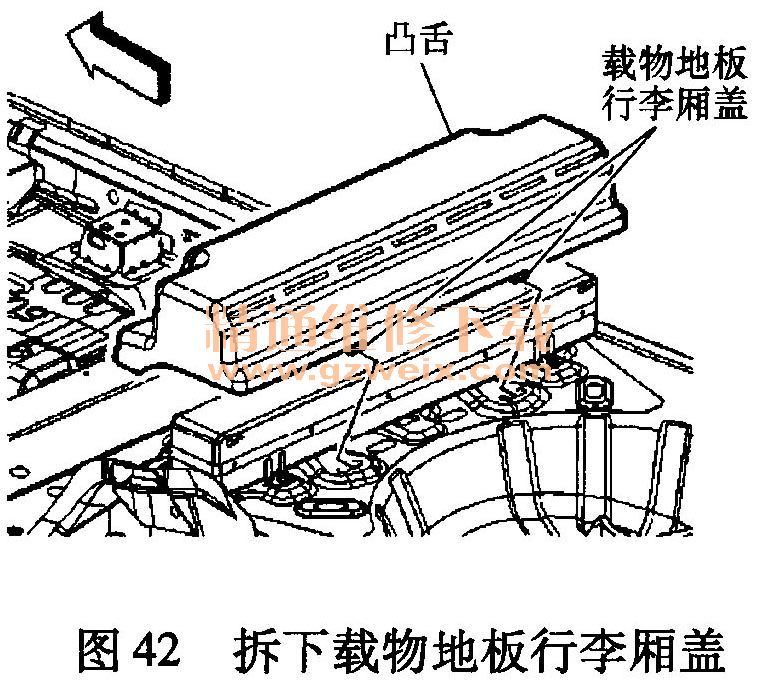

    ⑤将载物地板行李厢盖向车辆后部轻微倾斜,松开凸舌并拆下载物地板行李厢盖,如图42所示。
拆下载物地板行李厢盖
    注意:为避免人身伤害,在发电机蓄电池断开控制模块附近工作时需小心。即使蓄电池盖已经被打开或拆下,内部部件仍将带36V电压。

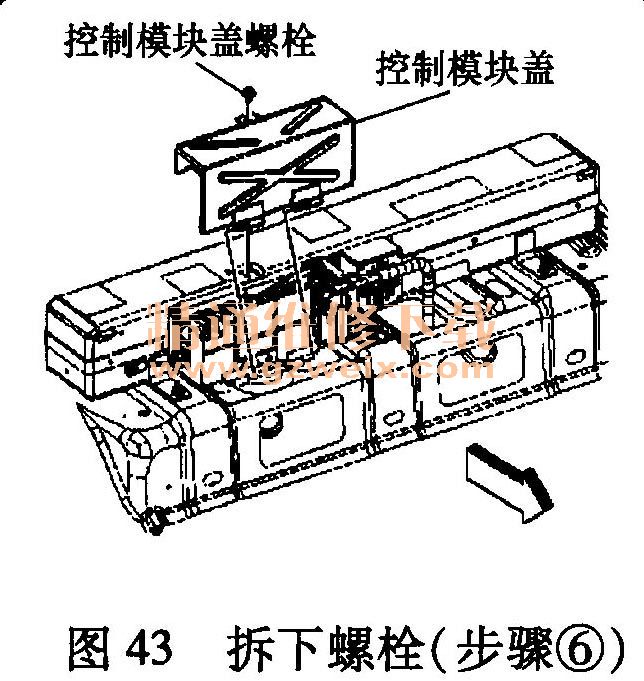

    ⑥拆下发电机蓄电池断开控制模块盖螺栓,如图43所示。

    ⑦打开并向右滑动发电机蓄电池断开控制模块盖,拆下盖,如图43所示。
    ⑧至少等待5 min以使发电机控制模块电容放电。
    注意:为避免人身伤害,在发电机蓄电池断开控制模块附近工作时需小心。即使蓄电池盖已经被打开或拆下,其内部部件仍将带36V电压。
    ⑨拆下发电机蓄电池断开控制模块盖螺栓①,如图44所示。

    ⑩打开并向右滑动发电机蓄电池断开控制模块盖,拆下盖,如图44所示。
    11至少等待5 min以使发电机控制模块电容放电。
    (2)连接
    ①安装并关闭起动机蓄电池断开控制模块盖,参见图43。
    ②安装发电机蓄电池盖螺栓,参见图43。
紧固力矩:10N·m (89lbf·in)。
    ③将载物地板行李厢盖向车辆后部轻微倾斜以将凸舌插入蓄电池托架后支架,参见图42。
    ④放下载物地板行李厢盖并确保固定卡夹对准正确位置,仔细地压下并将盖固定,参见图41。
    ⑤将两个后排座椅靠背恢复到正确的位置。
⑥连接12V蓄电池负极电缆。

    2.更换发电机蓄电池断开控制模块
    (1)拆卸
    注意:为避免人身伤害,在发电机蓄电池断开控制模块附近工作时需小心。即使蓄电池盖已经被打开或拆下,其内部部件仍将带36V电压。
    ①断开混合动力蓄电池

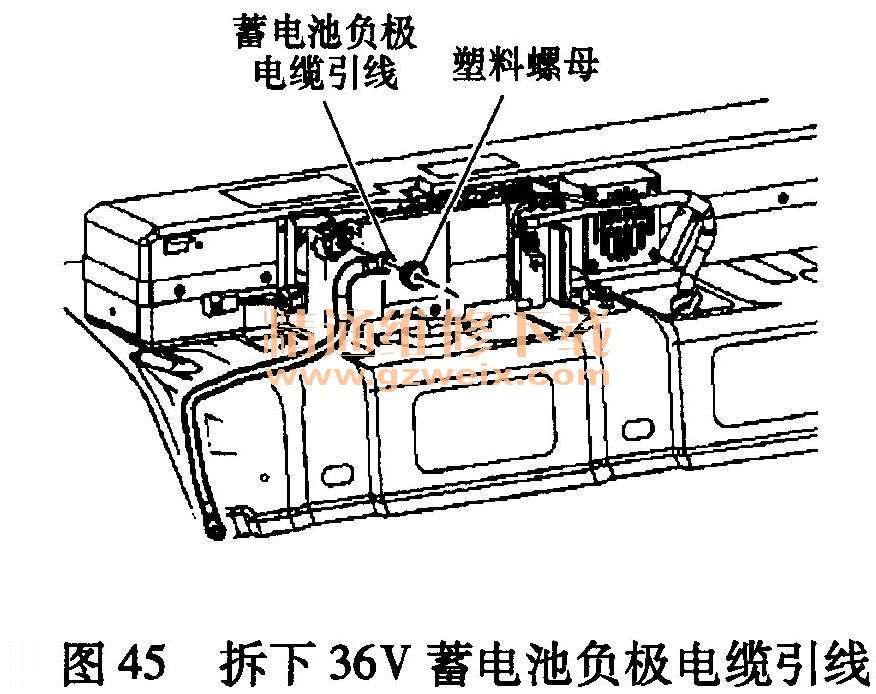

    ②将塑料螺母从发电机蓄电池断开控制模块负极接线柱上拆下,如图45所示。

    ③将36V蓄电池负极电缆引线从发电机蓄电池断开控制模块负极接线柱、上拆下,如图45所示。

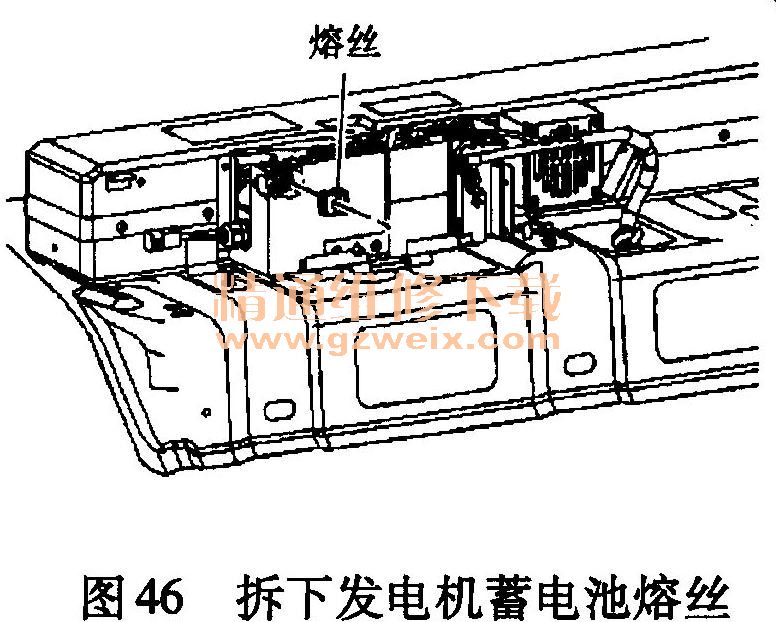

    ④将发电机蓄电池熔丝从发电机蓄电池断开模块负极接线柱上拆下,如图46所示。

⑤拆下并报废36V蓄电池正极电缆引线螺母②,如图47所示。
拆下36V蓄电池正极电缆引线螺母
⑥拆下36V蓄电池正极电缆引线螺母①,如图47所示。
⑦拆下36V蓄电池正极电缆引线,如图47所示。
⑧移开电缆并将其固定,确保电缆无法在未知的情况下重新安装。

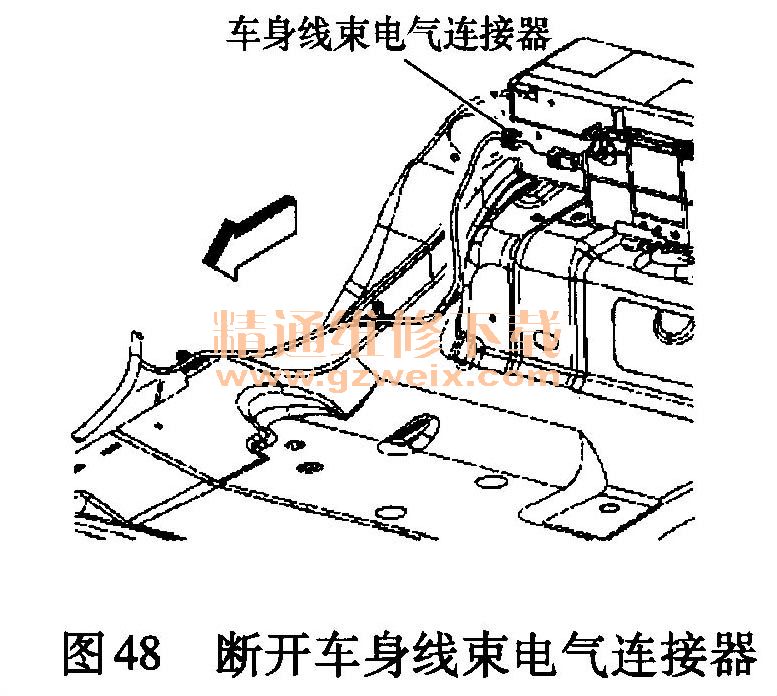

⑨将车身线束电气连接器从发电机蓄电池断开控制模块引线上断开,如图48所示。
断开车身线束电气连接器

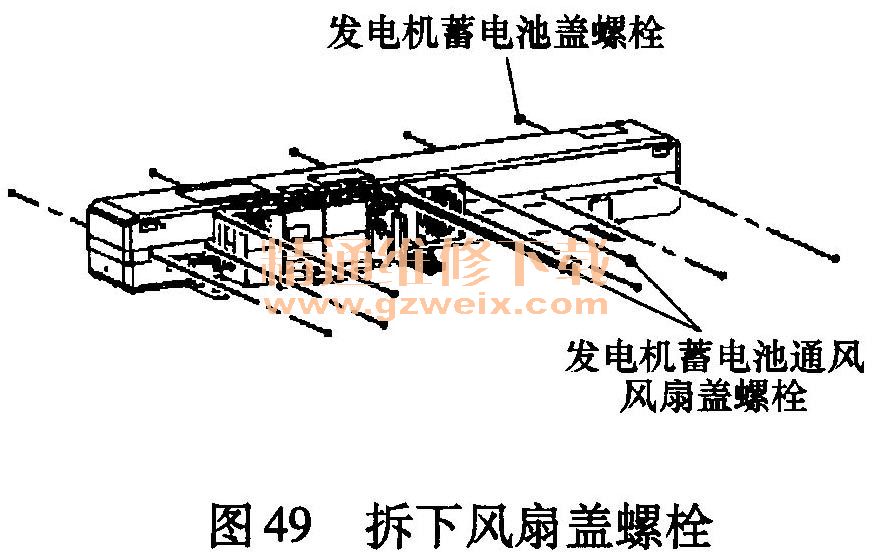

⑩拆下2个发电机蓄电池通风风扇盖螺栓,如图49所示。

11拆下12个发电机蓄电池盖螺栓,如图49所示。
12拆下发电机蓄电池盖,如图50所示。

重要注意事项:拆下相互连接的电缆会使发电机蓄电池控制模块内部失去36V电压。
13拆下发电机蓄电池端子盖。
14拆下发电机蓄电池电缆螺母。

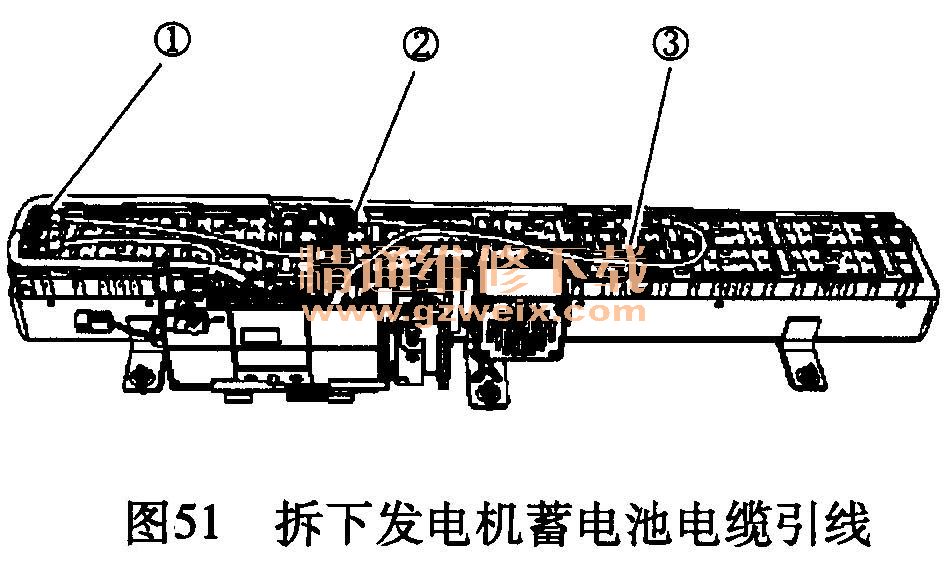

15将发电机蓄电池电缆引线①、②和③从蓄电池上拆下,如图51所示。

16将位于蓄电池电缆引线下的2个小号温度传感器线束端子引线从蓄电池上拆下。

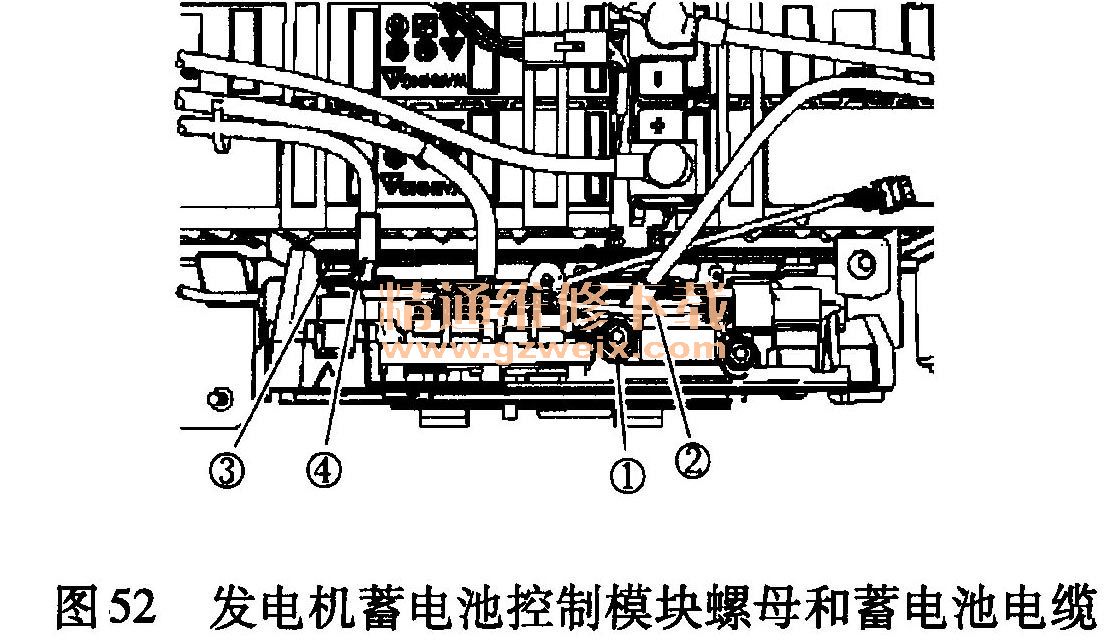

17将发电机蓄电池控制模块螺母①和蓄电池电缆②从接线柱上拆下,如图52所示。

18将发电机蓄电池控制模块螺母③和蓄电池电缆④从接线柱上拆下,如图52所示。

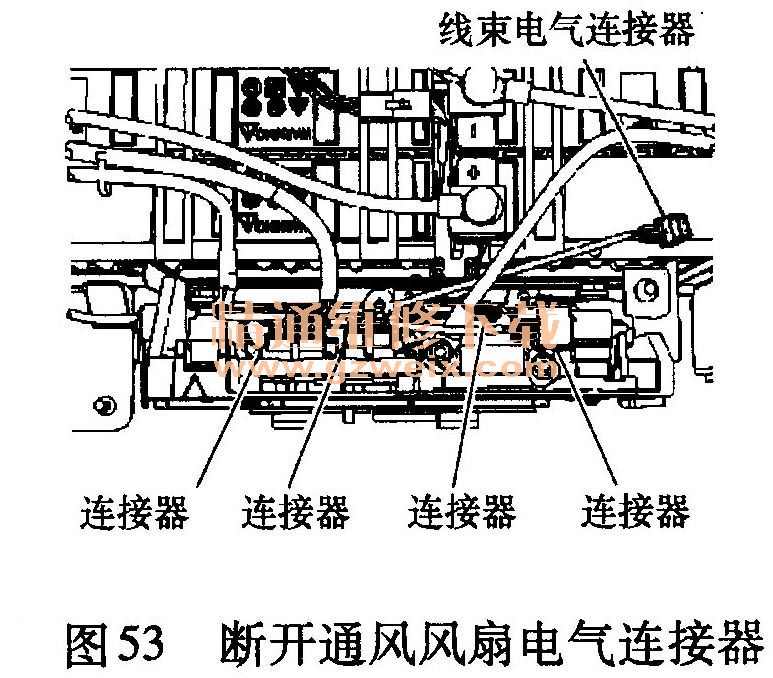

19将线束电气连接器①从通风风扇电气连接器上断开,如图53所示。

20将发电机蓄电池温度传感器线束电气连接器②、⑤从发电机控制模块上断开,如图53所示。
21将蓄电池电缆和发电机蓄电池温度传感器线束重新定位至一边。

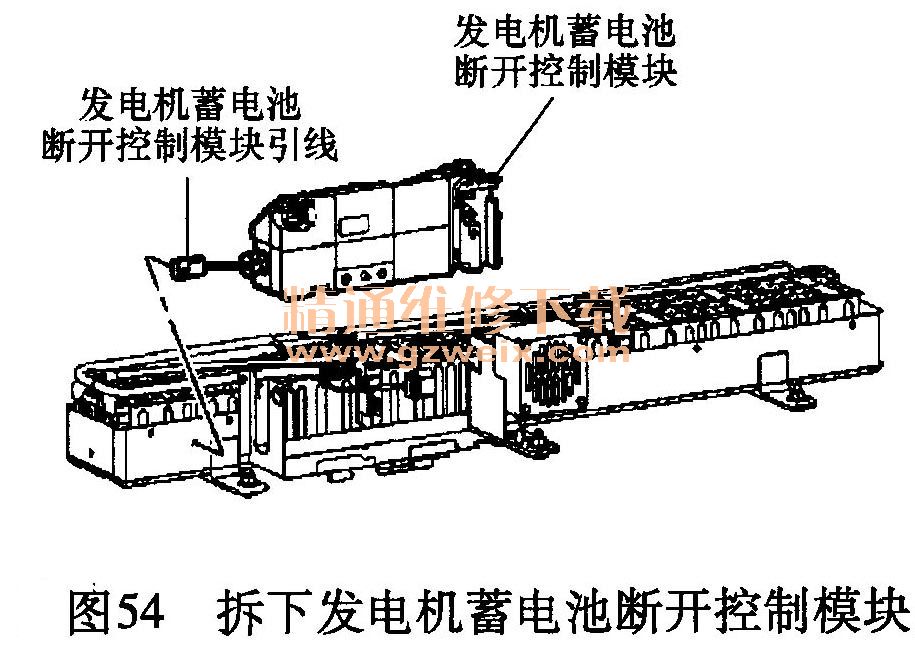

22将发电机蓄电池断开控制模块引线卡夹从蓄电池托架侧面拆下,如图54所示。

    23将风扇线束固定件从蓄电池上松开。
    24拆下4个发电机蓄电池断开控制模块螺栓。
    25拆下发电机蓄电池断开控制模块,如图54所示。

    (2)安装
    ①安装发电机蓄电池断开控制模块,参见图54。
    ②安装4个发电机蓄电池断开控制模块螺栓。
    紧固力矩:8N·m (71lbf·in)。
    ③将风扇线束固定件夹至蓄电池
    ④将发电机蓄电池断开控制模块引线卡夹安装至蓄电池托架侧,参见图54。
    ⑤将发电机蓄电池温度传感器线束和蓄电池电缆定位至发电机控制模块。
    ⑥将发电机蓄电池温度传感器线束电气连接器②、⑤连接至发电机控制模块,参见图53。
    ⑦将线束电气连接器①连接至通风风扇电气连接器,参见图53。
    ⑧确保发电机蓄电池温度传感器线束端子安装在发电机蓄电池控制模块接线柱上。
    ⑨将蓄电池电缆④和发电机蓄电池控制模块螺母③安装至接线柱,参见图52。
    紧固力矩:8N·m (71lbf·in)。
    ⑩将蓄电池电缆②和发电机蓄电池控制模块螺母①安装至接线柱,参见图52。
    紧固力矩:8N·m(71lbf·in)。
    11将2个小号温度传感器线束端子引线安装至蓄电池
    12将发电机蓄电池电缆引线①、②和③安装至蓄电池,参见图51。
    13安装发电机蓄电池电缆螺母。
    紧固力矩:8N·m(71lbf·in)。
    14安装发电机蓄电池端子盖。
    15安装发电机蓄电池盖,参见图50。
    16安装12个发电机蓄电池盖螺栓,参见图49。
    紧固力矩:8N·m(71lbf·in)。
    17安装2个发电机蓄电池通风风扇盖螺栓,参见图49。
    紧固力矩:8N·m (71 Ibf·in)。
    18将车身线束电气连接器连接至发电机蓄电池断开控制模块引线,参见图48。
    19安装36V蓄电池正极电缆引线,参见图47。
    20安装36V蓄电池正极电缆引线螺母①,参见图47。
    紧固力矩:9N·m (18lbf·in)。
    21安装一个新的36V蓄电池正极电缆引线螺母②。开始用手拧紧螺母,并将力矩调至规定规格,参见图47。
    紧固力矩:15N·m (11 lbf·ft) 。
    22将发电机蓄电池熔丝安装至发电机蓄电池断开模块负极接线柱,参见图46。
    重要注意事项:将塑料螺母定位至蓄电池负极电缆,并确保在将负极电缆安装至发电机蓄电池之前螺纹接头插入端子内,否则可能损坏螺母。’
    23将塑料螺母定位至36V蓄电池负极电缆引线,确保塑料螺母的螺纹接头穿过端子内的孔,参见图45。
    24将36V蓄电池负极电缆引线和螺母安装至发电机蓄电池断开控制模块负极接线柱,参见图45。
    紧固力矩:10. 7N·m (95lbf·in)。
    25连接混合动力蓄电池
