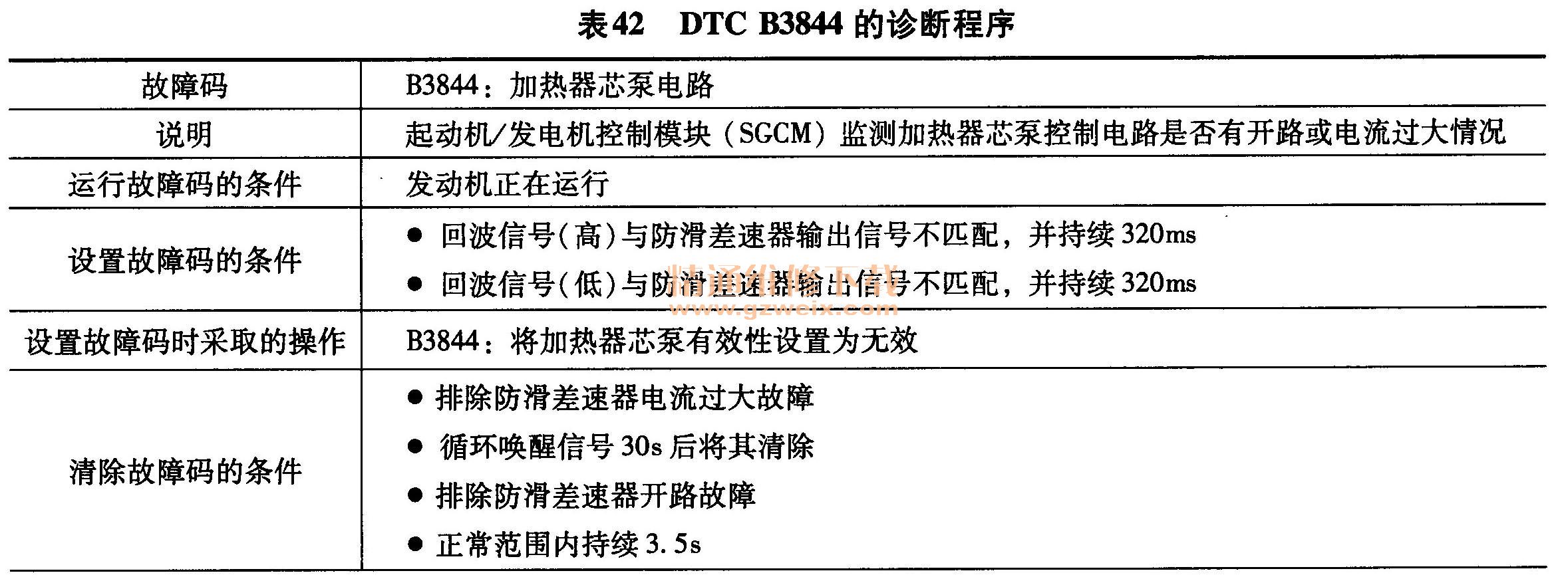

2. DTC P0A81、DTC P0A82、DTC P0A83

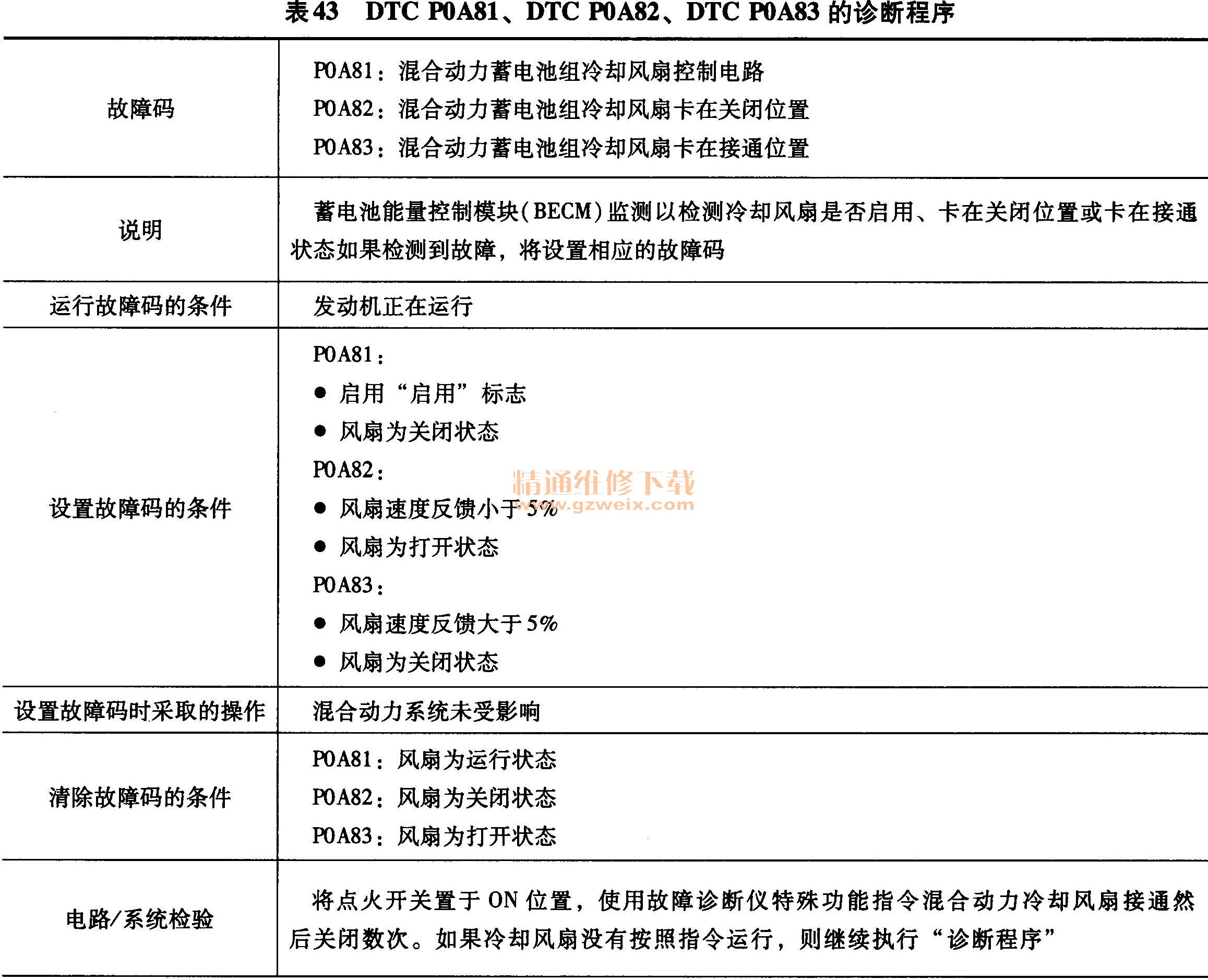

DTC P0A81、DTC P0A82、DTC P0A83的诊断程序见表43。

3. DTC P0A84、DTC P0A85

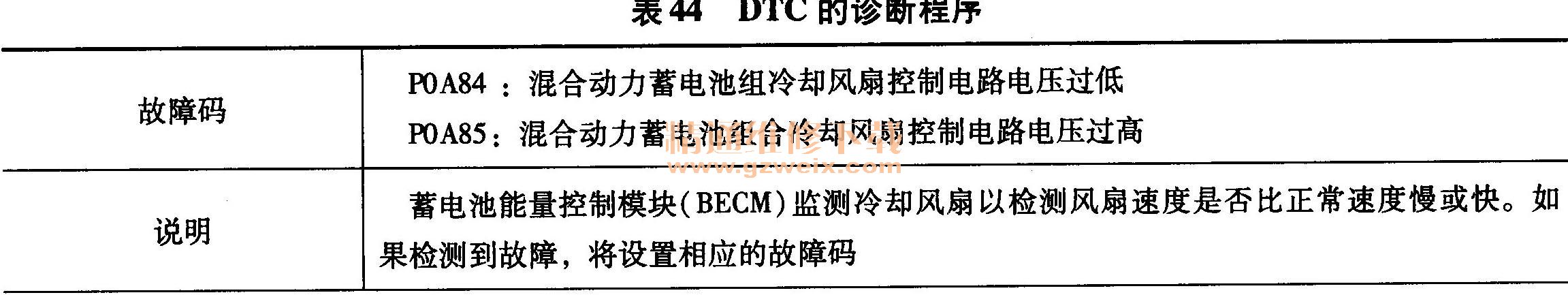

DTC P0A84、DTC P0A85的诊断程序见表44。

二、混合动力冷却系统各部件的维修
1．更换电动机／发电机控制模块冷却液进口管
（1）拆卸
①排放冷却系统。
②降下车辆。
③使用J38185扩开散热器处的散热器进口软管卡箍。
④从散热器上拆卸散热器进口软管，如图38所示。

⑤使用J38185扩开发动机处的散热器进口软管卡箍。
⑥从发动机上拆卸散热器进口软管，如图39所示。

（2）安装
①将散热器进口软管安装到散热器上，参见图38。
②使用J38185卡紧散热器进口软管卡箍，以固定软管。
③将散热器进口软管安装到发动机上，参见图39。
④使用J38185卡紧散热器进口软管卡箍，以固定软管。
⑤加注冷却系统。

2．更换电动机／发电机控制模块冷却液出口管
（1）拆卸
①排放冷却系统。
②降下车辆。
③使用J38185拆卸电动机／发电机控制模块冷却液出口管控。制模块端接头处的软管卡箍。／
    ④使用J38185拆卸电动机／发电机控制模块冷却液出口管辅助冷却泵端接头处的软管卡箍。
⑤拆卸电动机／发电机控制模块冷却液出口管，如图40所示。

    （2）安装
    ①将电动机／发电机控制模块冷却液出口管一端安装到电动机／发电机控制模块端冷却管路接头上，如图40所示。
    ②使用J38185卡紧电动机／发电机控制模块端软管接头处的软管卡箍，以固定软管。
    ③将电动机／发电机控制模块冷却液出口管另一端安装到电动机／发电机控制模块辅助冷却泵接头上。
④用J38185卡紧电动机／发电机控制模块辅助冷却泵端软管卡箍。
⑤加注冷却系统。

3．更换电动机／发电机控制模块辅助冷却泵
（1）拆卸

    ①排放冷却系统。
    ②使用J38185，拆卸电动机／发电机控制模块冷却液出口管辅助冷却泵端接头处的软管卡箍，并断开管路。
    ③使用J38185，拆卸辅助冷却泵出水端的软管卡箍，并断开管路。
    ④断开辅助冷却泵的电气连接器。
    ⑤拆卸辅助冷却泵固定螺钉。
    ⑥拆下辅助冷却泵。
    （2）安装
    ①安装辅助冷却泵。
    ②安装辅助冷却泵固定螺钉。
    紧固力矩：14N·m（10lbf·ft ）
    ③连接辅助冷却泵的电气连接器。
    ④安装发电机控制模块冷却液出口管到辅助冷却泵上并卡紧卡箍。
    ⑤安装辅助冷却泵出水端软管并卡紧卡箍。
    ⑥加注冷却系统。
