3．更换发电机控制模块盖
（1）拆卸
①打开发动机舱盖。
②从左侧抓住并举起发电机控制模块盖，以将其从球头螺栓上分离。
③将发电机控制模块从蓄电池托架槽上拆下。

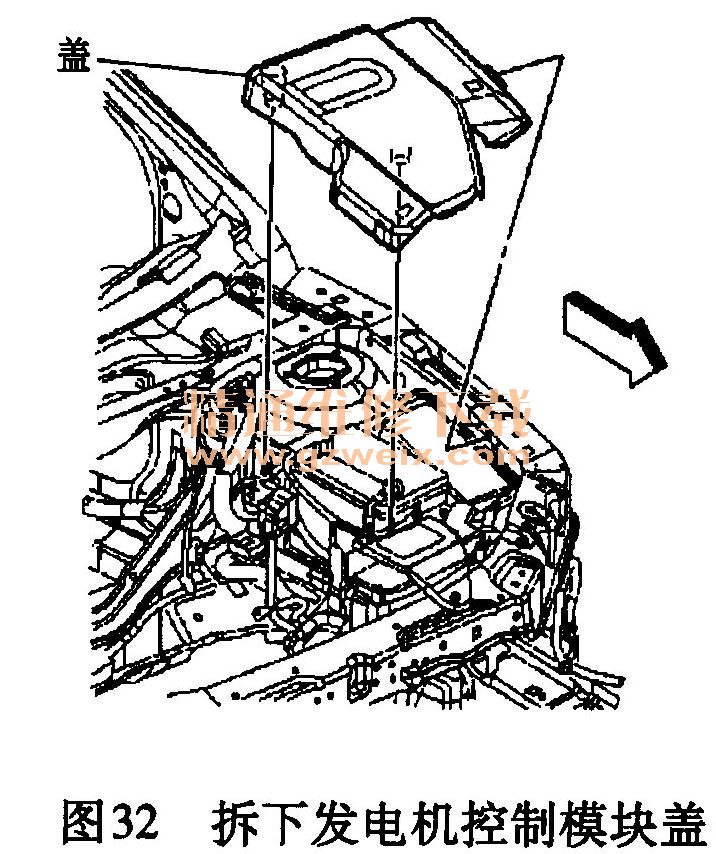

④拆下发电机控制模块盖，如图32所示。

    （2）安装
    ①将发电机控制模块盖凸舌放置在蓄电池托架槽内，如图32所示。

    ②将盖子设置在球头螺栓上方，直接在球头螺栓上方按压盖子以将其固定。
③盖好发动机舱盖。

    4．更换发电机控制模块
    （1）拆卸
①断开混合动力蓄电池。
②排空冷却系统。
③拆下蓄电池托架。
④将动力制动助力器真空软管卡箍重新定位在进气歧管处，参见图16。
⑤将动力制动助力器真空软管从进气歧管上拆下。
⑥将动力制动助力器真空软管从发电机控制模块冷却液出口软管上的卡箍上拆下。
⑦将动力制动助力器真空软管放置一边。
    注意：为避免人身伤害，在发电机控制模块或发电机起动机上工作前须格外谨慎。从发电机蓄电池上拆下36V蓄电池电缆后，拆下发电机控制模块上的两个发动机线束连接器。等待至少5 min后才可拆下发电机控制模块盖。继续执行程序之前，使用数字式万用表确认所有36V、12V和三相位连接处的电压低于3V。
    ⑧拆下2个连接器定位器（CPA）固定件，参见图4-17。
    ⑨将2个发动机线束电气连接器从发电机控制模块上断开，参见图17。
    ⑩等待至少5 min以允许发电机控制模块中存储的电压进行放电。
    11拆下发电机控制模块托架加强件螺栓和螺母，参见图19。
    12拆下发电机控制模块托架加强件，参见图19。
    13使用J 38185或同等工具将发电机控制模块冷却液进口软管卡箍重新定位在发电机控制模块处，参见图18。
14将发电机控制模块冷却液进口软管从发电机控制模块上拆下，参见图18。

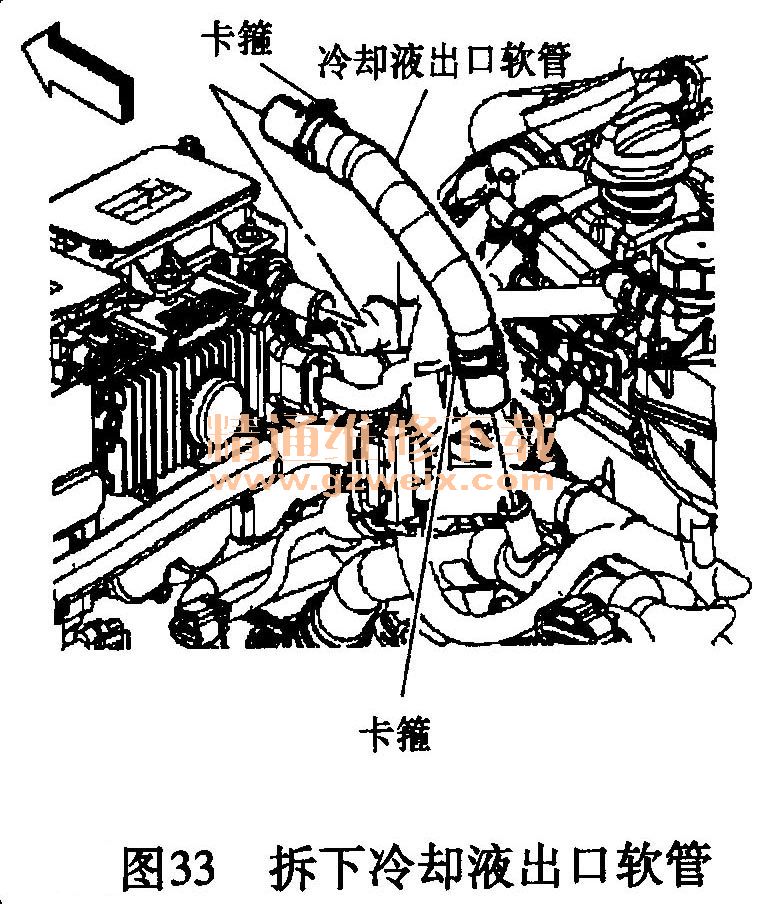

15使用J 38185或同等工具重新将发电机控制模块冷却液出口软管卡箍放置在发电机控制模块处，如图33所示。

    16将发电机控制模块冷却液出口软管从发电机控制模块上拆下，如图33所示。
   17松开发电机控制模块盖整体式螺栓并拆下盖，参见图20。
    18必须使用电压表检查发电机控制模块是否有电压，参见图21。首先，检查并确认电压表工作：
    （a）将电压表设置为直流电压。
    （b）测量车辆12V蓄电池电压。
    （c）电压表读数应该大于＋12V直流电。
    19检查发电机控制模块是否有电压（图21） 。以确保模块已经停用。
    （ a）测量36V正极端子③和已知良好的底盘搭铁之间的电压，电压应低于3V。
    （b）测量12V正极端子②和已知良好的底盘搭铁之间的电压，电压应低于3V。
    （c）测量搭铁端子④至已知良好的底盘搭铁之间的电压，检查是否导通。
    20将36V端子盒螺母从发电机控制模块上拆下，参见图23。
    21将36V端子盒提升并重新定位，并将其固定至一边。报废端子盒密封件，参见图23。
    22将发电机控制模块三相电缆端子盒螺母①从发电机控制模块上拆下，参见图24。
    23将发电机控制模块三相电缆端子盒螺母②从发电机控制模块上掀起并重新定位，参见图24。报废端子盒密封件。
    24将发动机线束电气连接器从变速驱动桥辅助泵模块上拆下，参见图17。

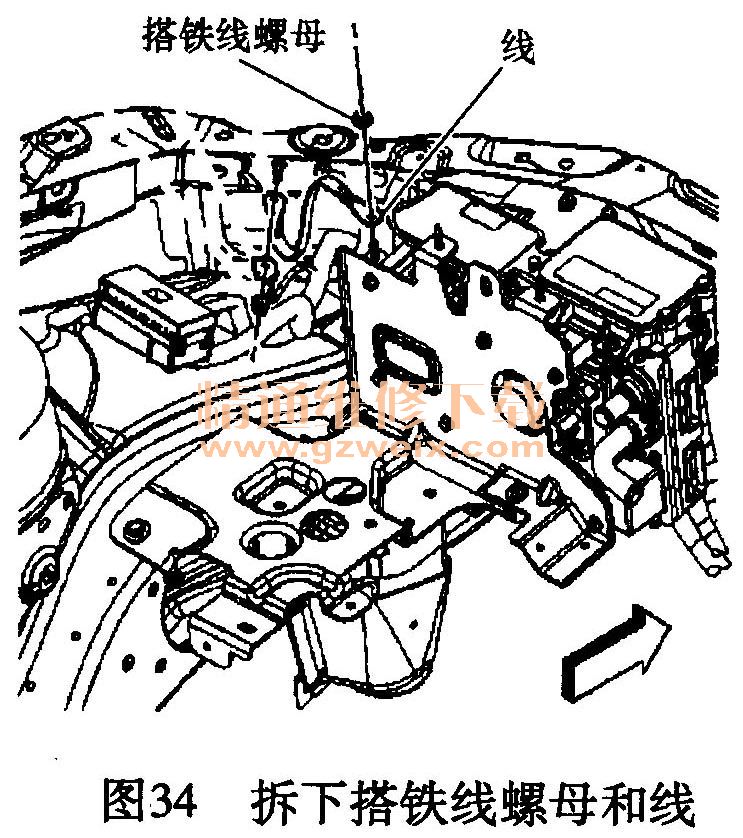

    25将发电机控制模块搭铁线螺母和线从模块双头螺栓上拆下，如图34所示。

    26将发动机线束卡夹从蓄电池托架双头螺栓上拆下，如图35所示。

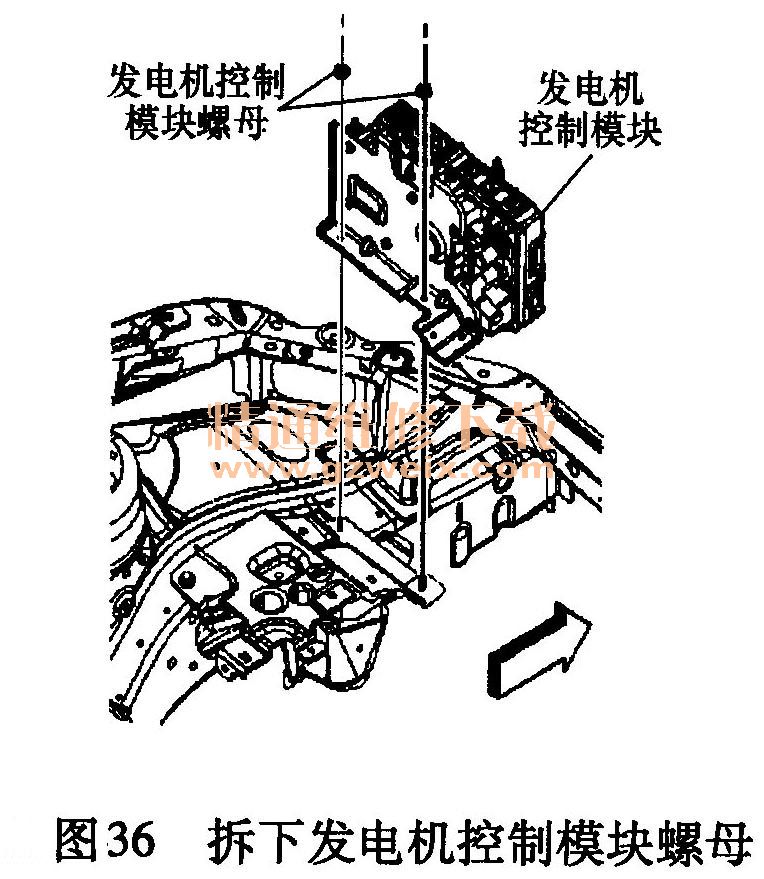

    27拆下发电机控制模块螺母，如图36所示。

    28将发动机控制模块（带托架）从车辆上拆下，如图36所示。
    29将发电机控制模块总成放置于一个干净的工作面。

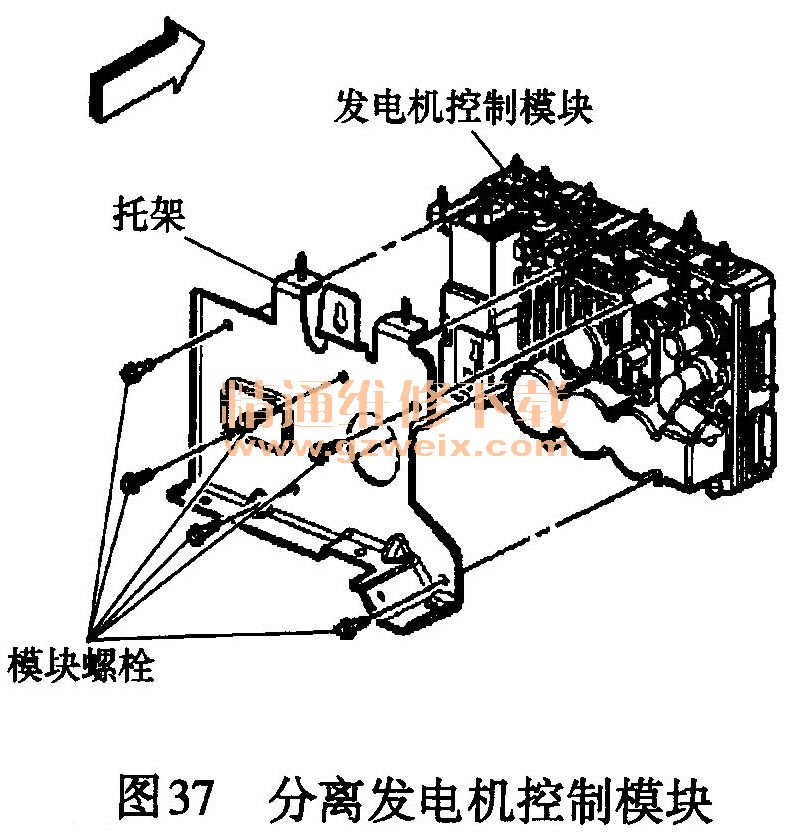

    30拆下发电机控制模块托架至模块螺栓。将发电机控制模块从托架上分离，如图37所示。

    31如果更换发电机控制模块，拆下变速驱动桥辅助泵控制模块。
    （2）安装
    ①更换了发电机控制模块后，需安装变速驱动桥辅助泵控制模块。
    ②将发电机控制模块定位至托架，安装发电机控制模块托架至模块螺栓②，参见图37。


    紧固力矩：10N·m （89lbf·in） 。
    ③将发电机控制模块（带托架）安装至车辆，参见图36。
    ④安装发电机控制模块托架螺母。
    紧固力矩：10N·m （89lbf·in） 。
    ⑤将发电机控制模块搭铁线安装至双头螺栓，并将搭铁线螺母安装至模块，参见图34。
    紧固力矩：10N·m （89lbf·in） 。
    ⑥将发动机线束电气连接器连接至变速驱动桥辅助泵，参见图17。
    ⑦将一个新的端子盒密封件放置在发电机控制模上。
    ⑧将发电机控制模块三相电缆端子盒安装至发电机控制模块，参见图24。
    ⑨安装发电机控制模块三相端子盒螺母直至密合，参见图24。
    ⑩按照图示顺序紧固发电机控制模块三相电缆端子盒螺母，参见图31。
    紧固力矩：8N·m（71lbf·in） 。
    11将一个新的端子盒密封件放置在发电机控制模块上。
    12将36V端子盒松开并定位至发电机控制模块，参见图23。
    13将36V端子盒螺母安装至发电机控制模块，参见图23。
    紧固力矩：10N·m （89lbf·in） 。
    14将发电机控制模块盖放置在发电机控制模块顶部，并紧固螺栓，参见图420。
    紧固力矩：10N·m （89lbf·in） 。
    15将发电机控制模块冷却液出口软管安装至发电机控制模块，参见图4-33。
    16使用J 38185或同等工具将发电机控制模块冷却液出口软管卡箍定位至发电机控制模块，参见图33。
    17将发电机控制模块冷却液进口软管安装至发电机控制模块，参见图4-18。
    18使用J 38185或同等工具将发电机控制模块冷却液进口软管卡箍定位至发电机控制模块，参见图18。
    19安装发电机控制模块托架加强件，参见图19。
    20安装发电机控制模块托架加强件螺栓和螺母，参见图19。
    紧固力矩：10N·m （89lbf·in） 。
    21将2个发动机线束电气连接器连接至发电机控制模块，参见图17。
    22安装2个连接器定位器固定件，，参见图17。
    23定位动力制动助力器真空软管并将其安装至进气歧管，参见图16。
    24将动力制动助力器真空软管卡箍定位至进气歧管。
    25将动力制动助力器真空软管安装至发电机控制模块冷却液出口软管上的卡箍。
    26安装蓄电池托架。
    27加注冷却系统。
    28连接混合动力蓄电池。
    29如果更换了发电机控制模块，则对新的模块进行编程。
    30使用Tech 2，指令自动起动以检查并确认系统正常工作。
